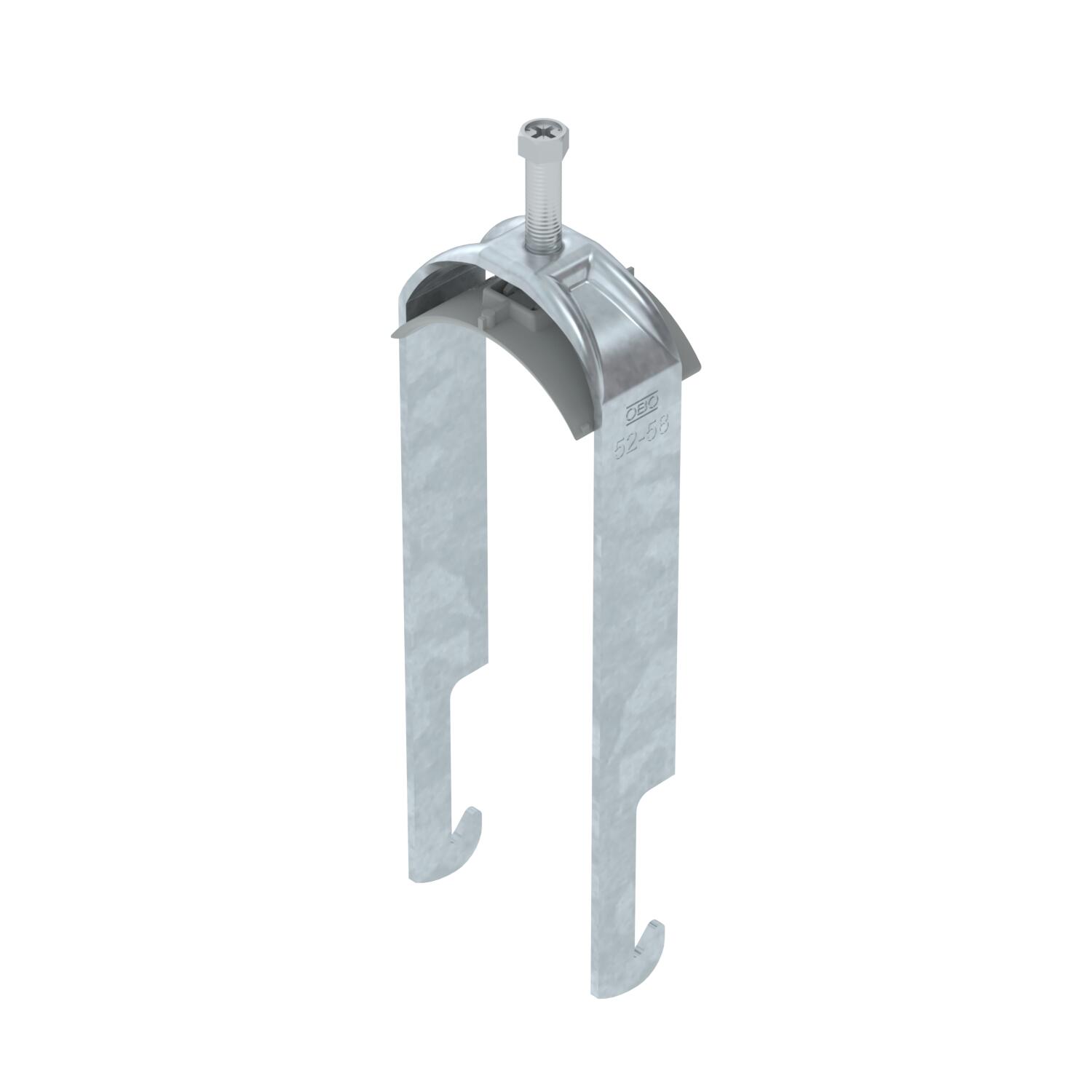

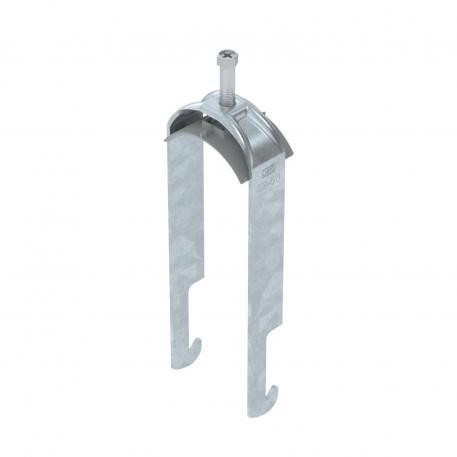

Obejma kabłąkowa 2056 ze stopką typu W, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187751 | EAN 4012196854639
- Opis produktu
-
Opis produktuObejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu dwóch przewodów na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

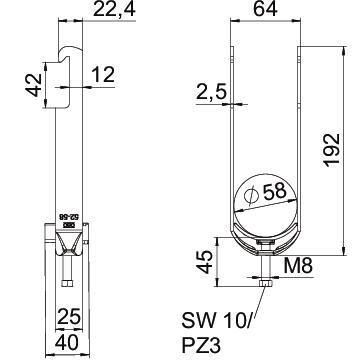

Bezhalogenowy tak do średnicy rury maks. 58 mm do średnicy rury min. 52 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2,5 mm Gwint M8 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 5 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,6194 kg CO₂e / 1 Sztuka Sposób montażu Profil kątownika Szerokość 64 mm Wielkość szczeliny 10 mm Wymiar 52-58mm Wymiar A 25 mm Wymiar B 64 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 192 mm Wymiar L 45 mm Wymiar t 2,5 mm Wysokość 192 mm Z kontrwanienką brak Zakres mocowania D maks. 58 mm Zakres mocowania D min. 52 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-W2-K-58 FT / 1187751 , 0.15MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-W2-K-58 FT / 1187751 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-W2-K-58 FT / 1187751 , 0.09MB , pdfREACH Deklaracja zgodności BS-W2-K-58 FT / 1187751 , 0.12MB , pdfRoHS Deklaracja zgodności BS-W2-K-58 FT / 1187751 , 0.12MB , pdfInstrukcja montażu Clamp clip W foot, plastic , 2.96MB , pdf
