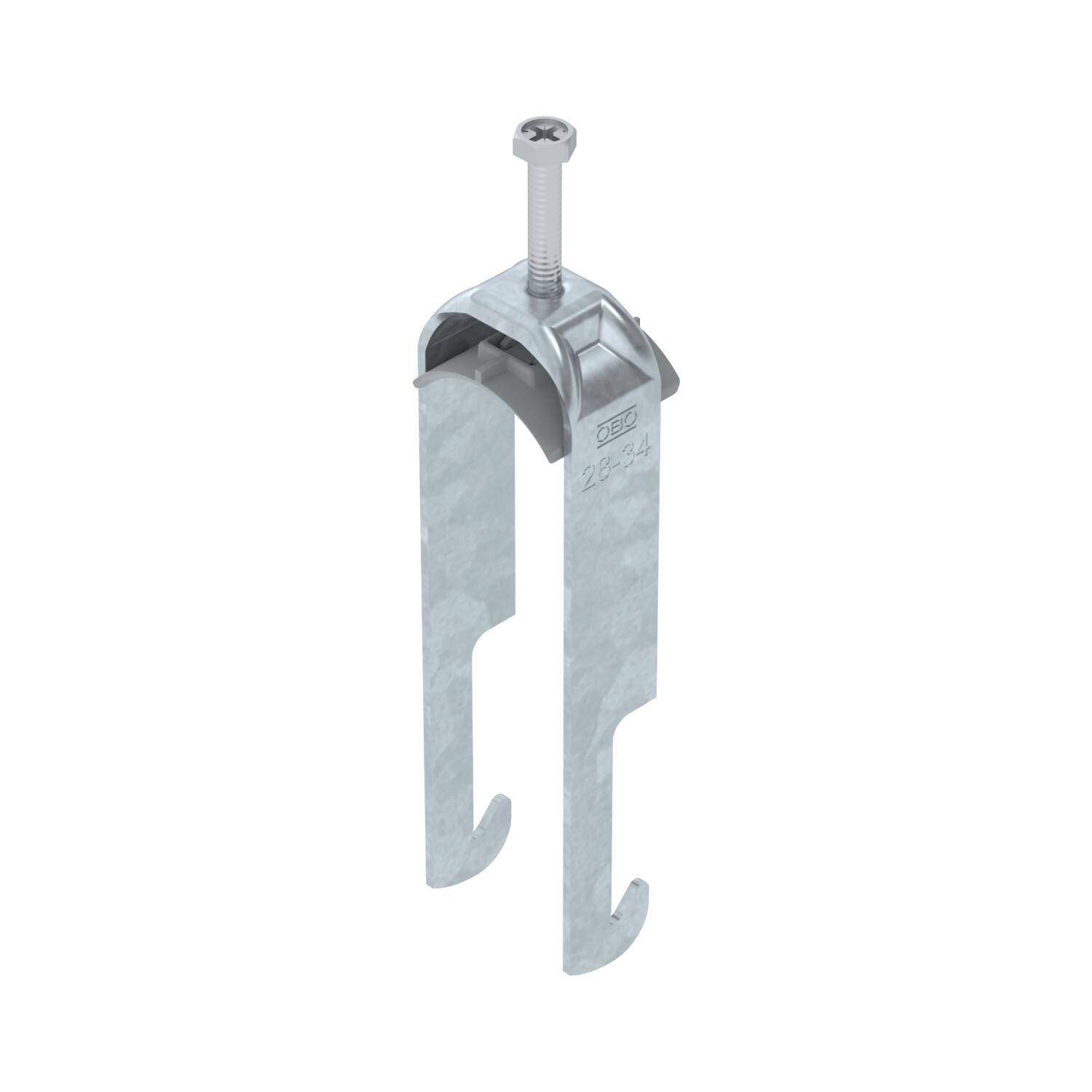

Obejma kabłąkowa 2056 ze stopką typu W, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187727 | EAN 4012196854516
- Opis produktu
-
Opis produktuObejma kabłąkowa ze stopką typu W, plastikowa wanienka dociskowa wykonana z polipropylenu Do pionowego i poziomego montażu dwóch przewodów na kątownikach do < 40 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

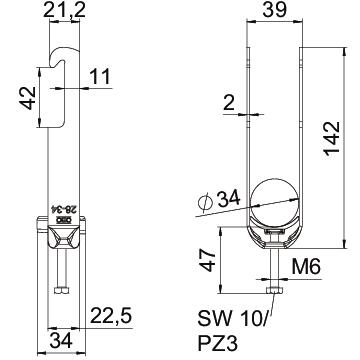

Bezhalogenowy tak do średnicy rury maks. 34 mm do średnicy rury min. 28 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,3075 kg CO₂e / 1 Sztuka Sposób montażu Profil kątownika Szerokość 39 mm Wielkość szczeliny 10 mm Wymiar 28-34mm Wymiar A 22,5 mm Wymiar B 39 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 142 mm Wymiar L 47 mm Wymiar t 2 mm Wysokość 142 mm Z kontrwanienką brak Zakres mocowania D maks. 34 mm Zakres mocowania D min. 28 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-W2-K-34 FT / 1187727 , 0.15MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-W2-K-34 FT / 1187727 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-W2-K-34 FT / 1187727 , 0.09MB , pdfREACH Deklaracja zgodności BS-W2-K-34 FT / 1187727 , 0.12MB , pdfRoHS Deklaracja zgodności BS-W2-K-34 FT / 1187727 , 0.12MB , pdfInstrukcja montażu Clamp clip W foot, plastic , 2.96MB , pdf
