Obejma kabłąkowa 2056 ze stopką typu U, pojedyncza, metalowa wanienka dociskowa, A2 64 | 70 | 5

Obejma kabłąkowa 2056 ze stopką typu U, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1188431 | EAN 4012197417581

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

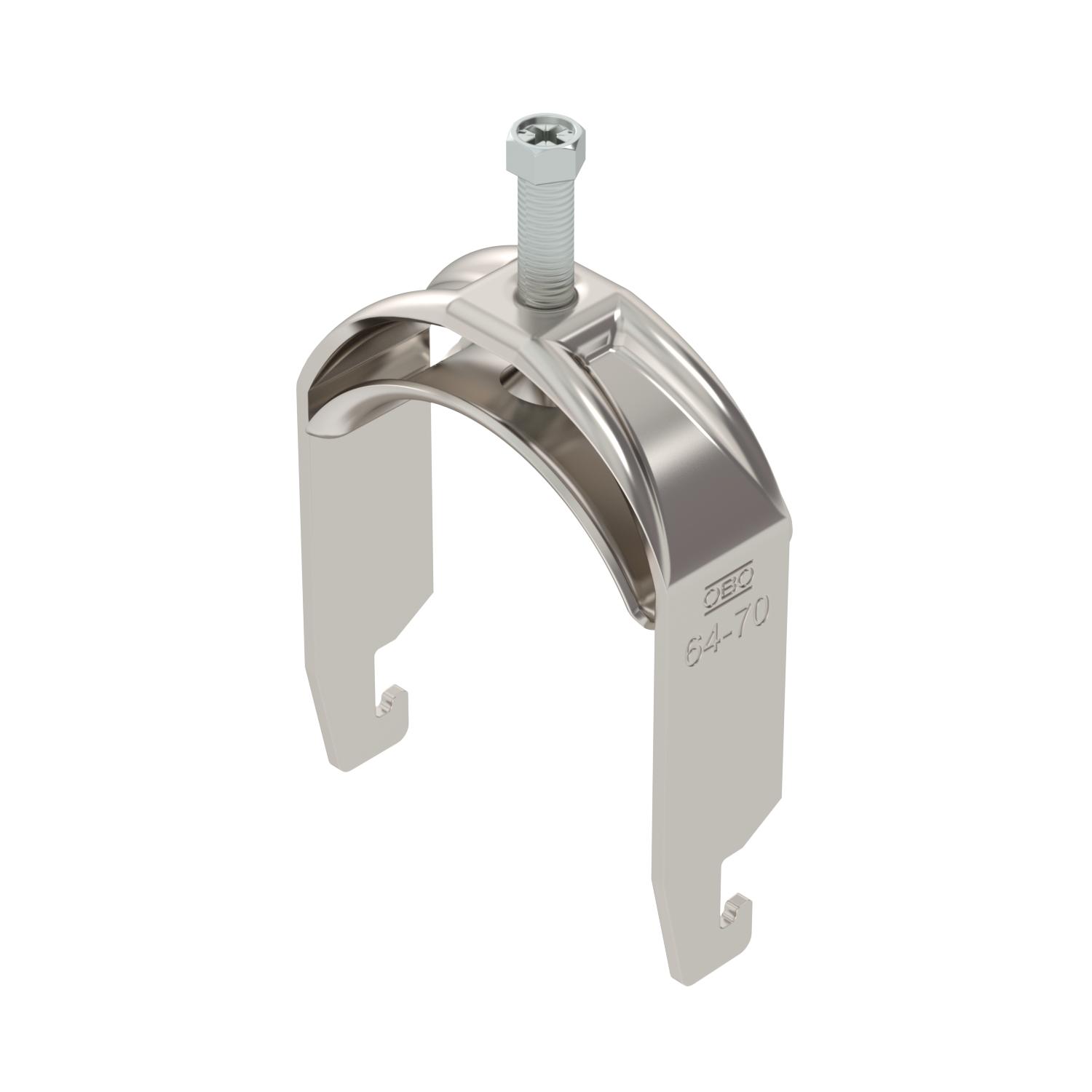

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 18–22 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm
Wymiar	64-70mm

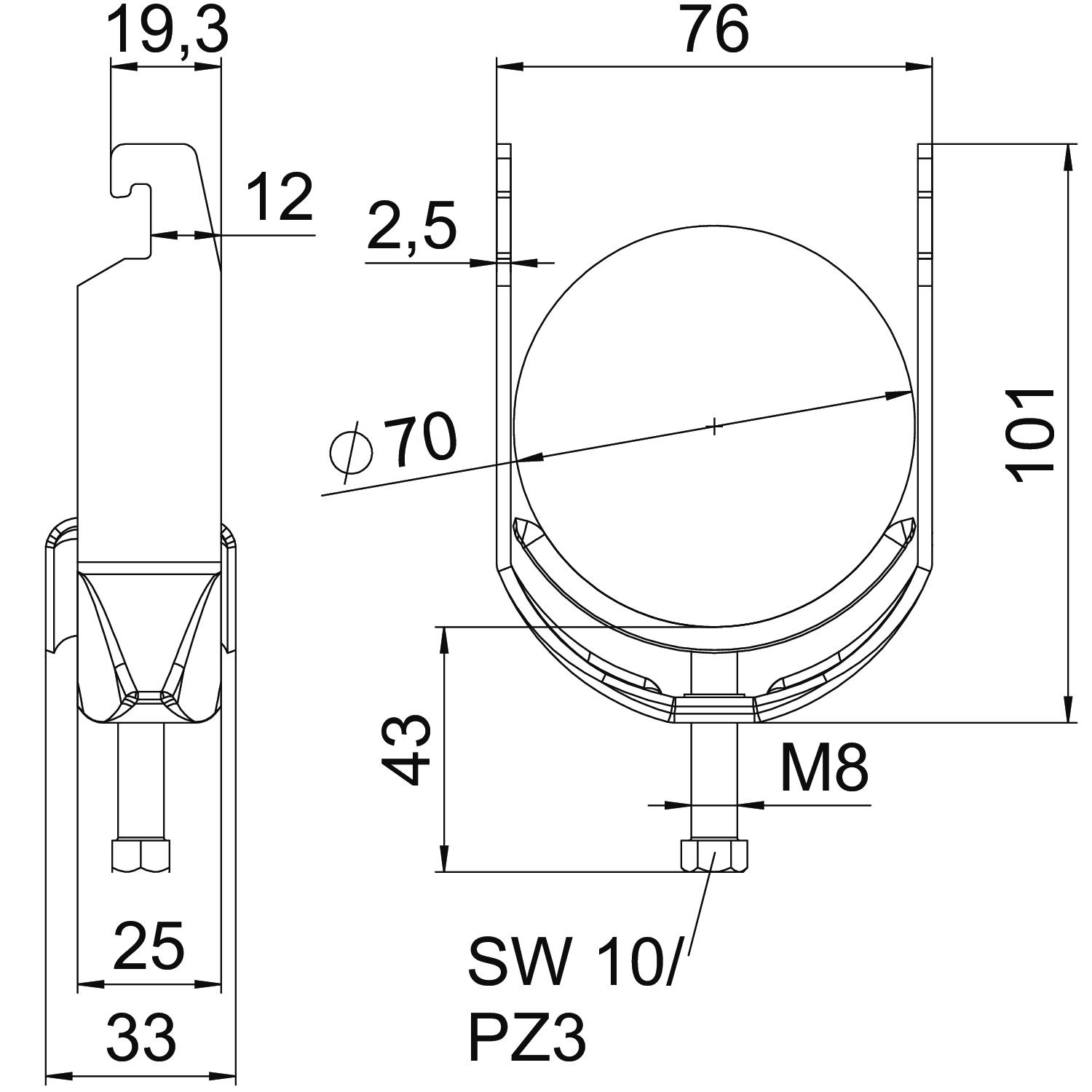

Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	101 mm
Wymiar L	43 mm
Wymiar t	2,5 mm
Wysokość	101 mm
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Sztuka	100 Sztuka
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Sztuka	100 Sztuka
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Sztuka	100 Sztuka
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Sztuka	100 Sztuka
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Sztuka	100 Sztuka
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Sztuka	100 Sztuka
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Sztuka	100 Sztuka
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Sztuka	100 Sztuka
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Sztuka	100 Sztuka
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Sztuka	100 Sztuka
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Sztuka	50 Sztuka
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Sztuka	25 Sztuka
