Obejma kabłąkowa 2056 ze stopką typu U, pojedyncza, metalowa wanienka dociskowa, A2 40 | 46 | 5

Obejma kabłąkowa 2056 ze stopką typu U, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1188419 | EAN 4012197417468

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

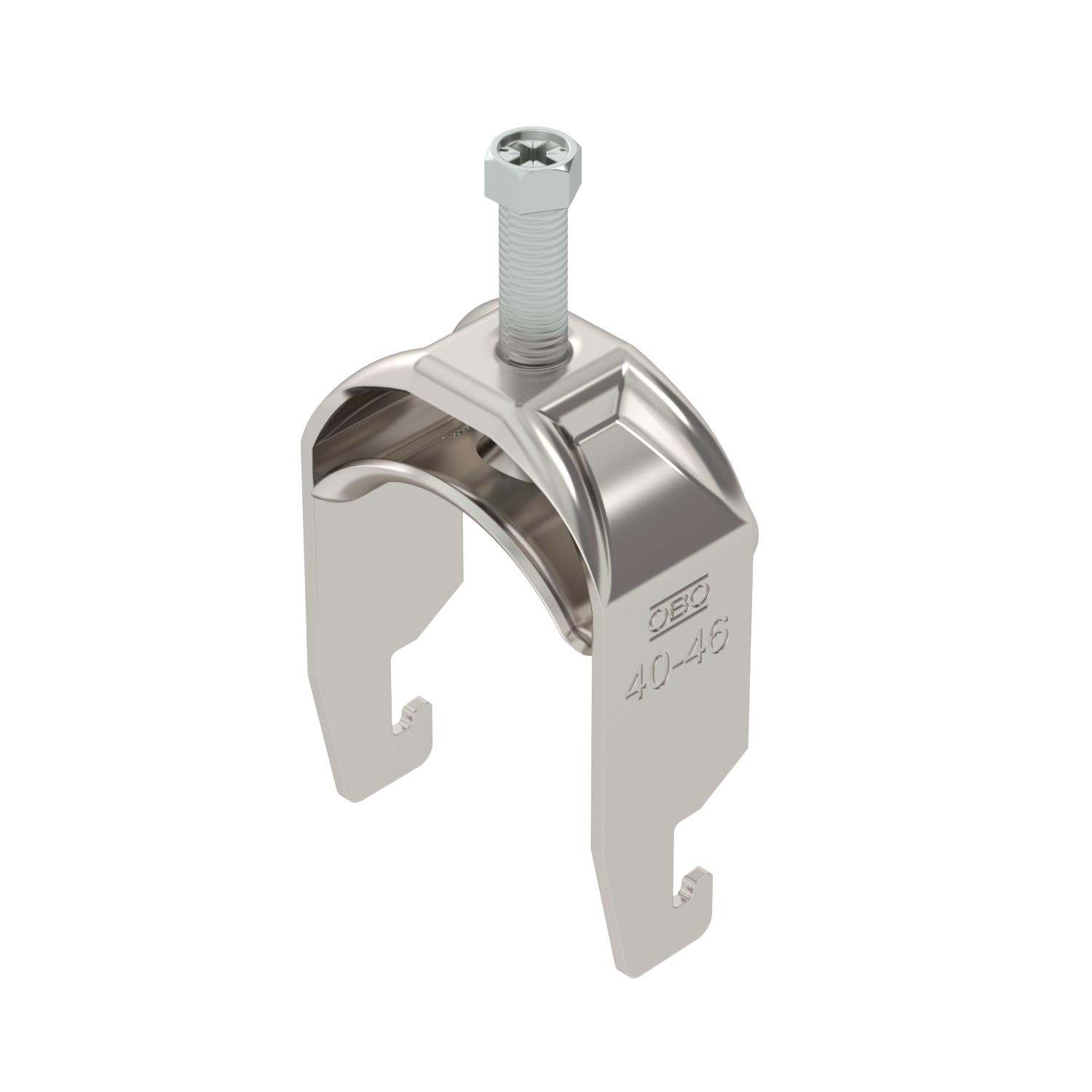

Obejma kabłąkowa ze stopką w kształcie U, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 18–22 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym. Nadaje się do montażu wewnątrz i na zewnątrz. Zalecane jest użycie dodatkowej wanienki dociskowej.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	46 mm
do średnicy rury min.	40 mm
do szyny o szerokości szczeliny (z interwałem) maks.	22 mm
do szyny o szerokości szczeliny (z interwałem) min.	18 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	stal nierdzewna 1.4301
Powierzchnia	pusty, po obróbce

Sposób montażu	Szyna profilowa
Szerokość	51 mm
Wielkość szczeliny	10 mm
Wymiar	40-46mm

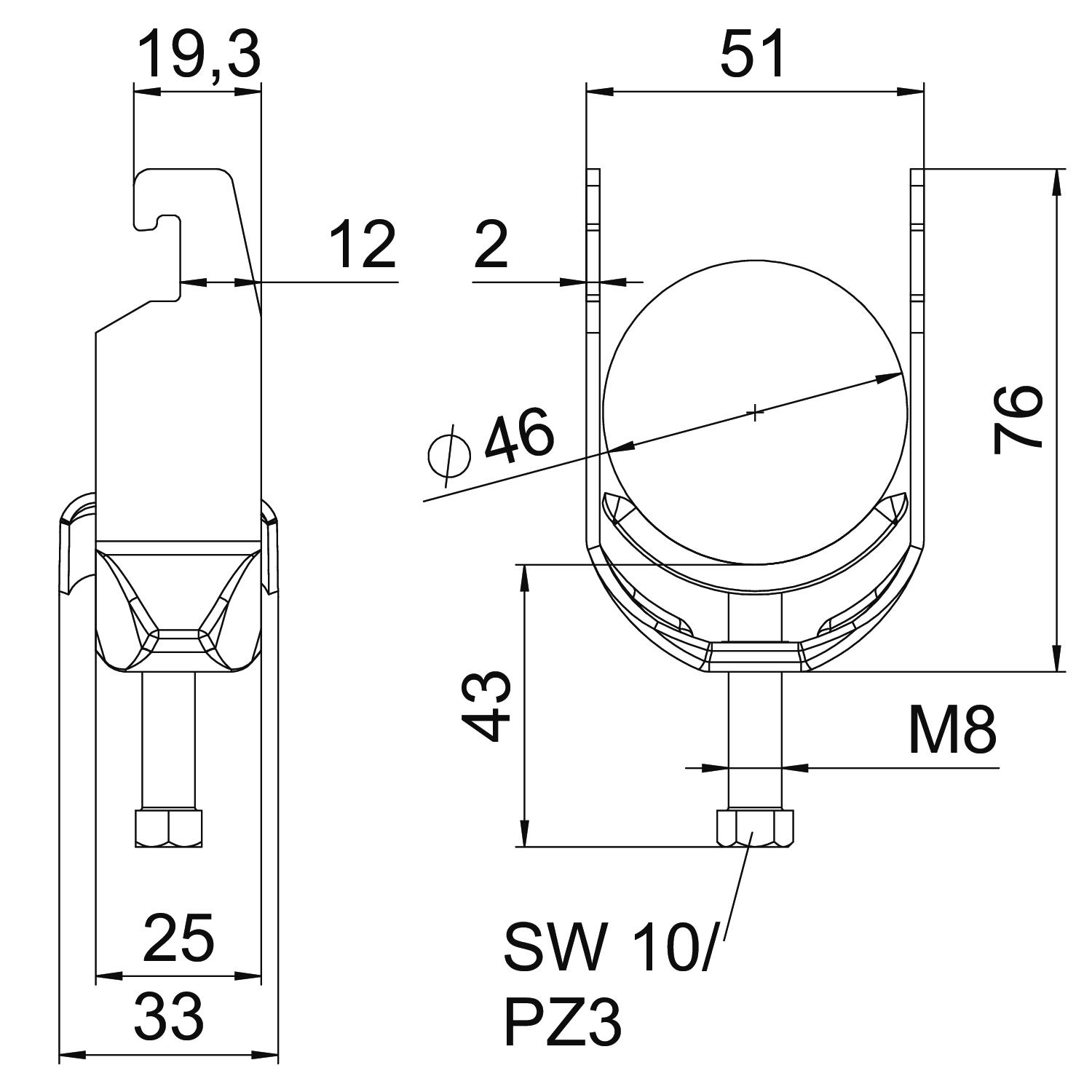

Wymiar A	25 mm
Wymiar B	51 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	76 mm
Wymiar L	43 mm
Wymiar t	2 mm
Wysokość	76 mm
Zakres mocowania D maks.	46 mm
Zakres mocowania D min.	40 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Sztuka	100 Sztuka
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Sztuka	100 Sztuka
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Sztuka	100 Sztuka
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Sztuka	100 Sztuka
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Sztuka	100 Sztuka
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Sztuka	100 Sztuka
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Sztuka	100 Sztuka
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Sztuka	100 Sztuka
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Sztuka	100 Sztuka
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Sztuka	100 Sztuka
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Sztuka	50 Sztuka
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Sztuka	25 Sztuka
