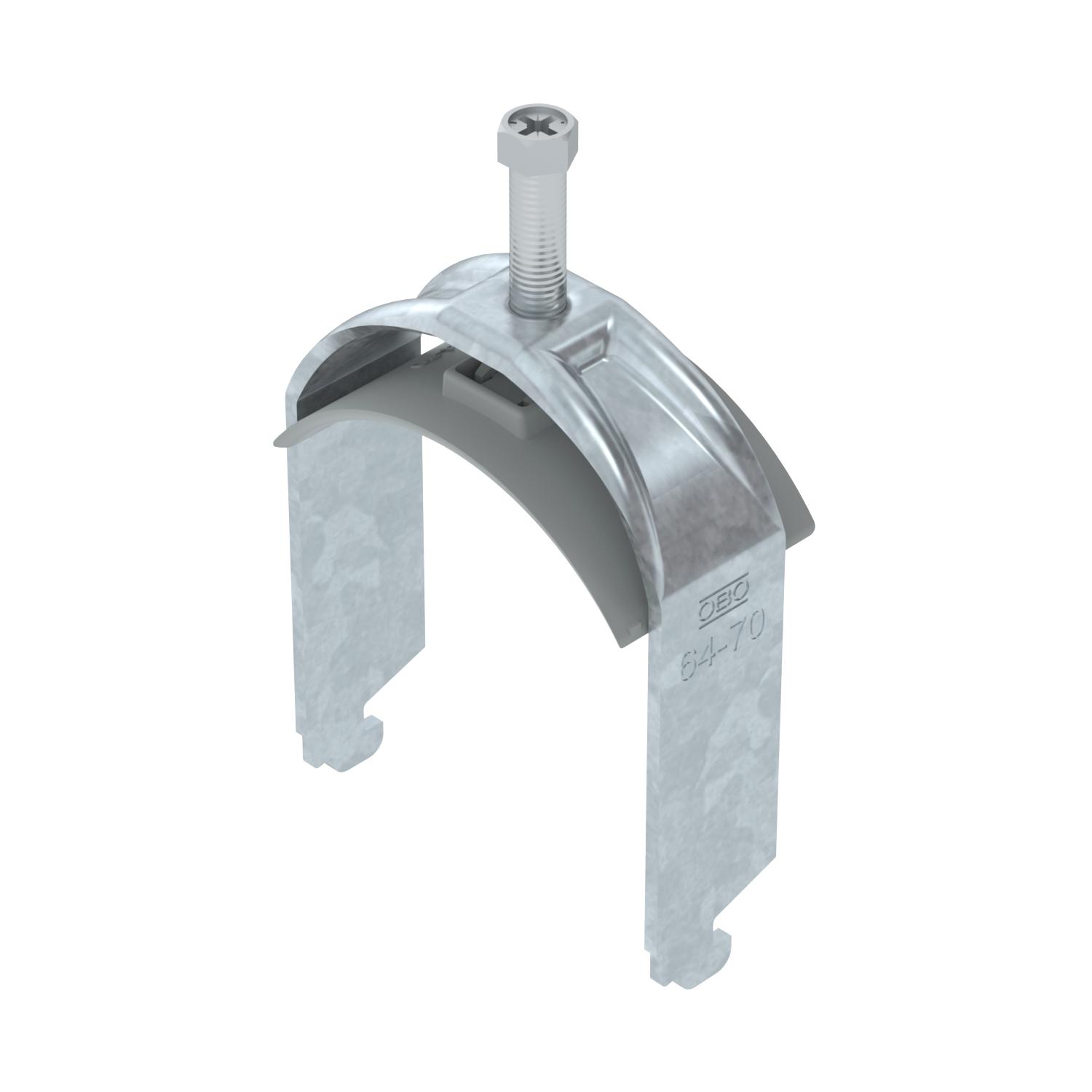

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, plastikowa wanienka dociskowa, FT 64 | 70 | 5

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1187262 | EAN 4012196853007

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu N, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	70 mm
do średnicy rury min.	64 mm
do szyny o szerokości szczeliny (z interwałem) maks.	12 mm
do szyny o szerokości szczeliny (z interwałem) min.	11 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2,5 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,355 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	76 mm
Wielkość szczeliny	10 mm
Wymiar	64-70mm

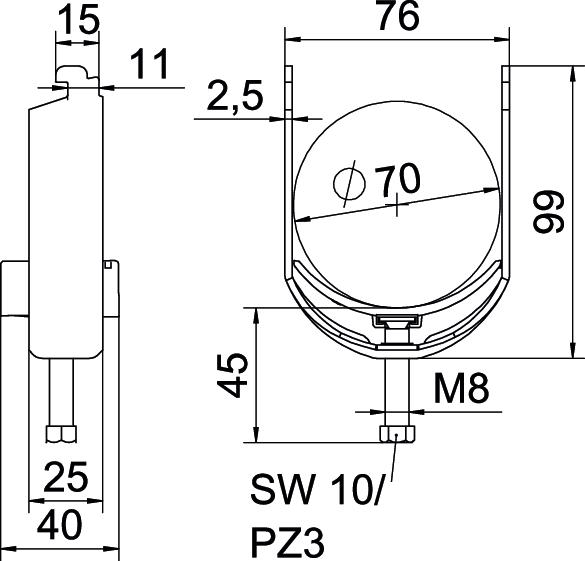

Wymiar A	25 mm
Wymiar B	76 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	99 mm
Wymiar L	45 mm
Wymiar t	2,5 mm
Wysokość	99 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	70 mm
Zakres mocowania D min.	64 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Sztuka	100 Sztuka
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Sztuka	100 Sztuka
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Sztuka	100 Sztuka
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Sztuka	100 Sztuka
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Sztuka	100 Sztuka
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Sztuka	100 Sztuka
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Sztuka	100 Sztuka
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Sztuka	100 Sztuka
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Sztuka	50 Sztuka
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Sztuka	50 Sztuka
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Sztuka	50 Sztuka
