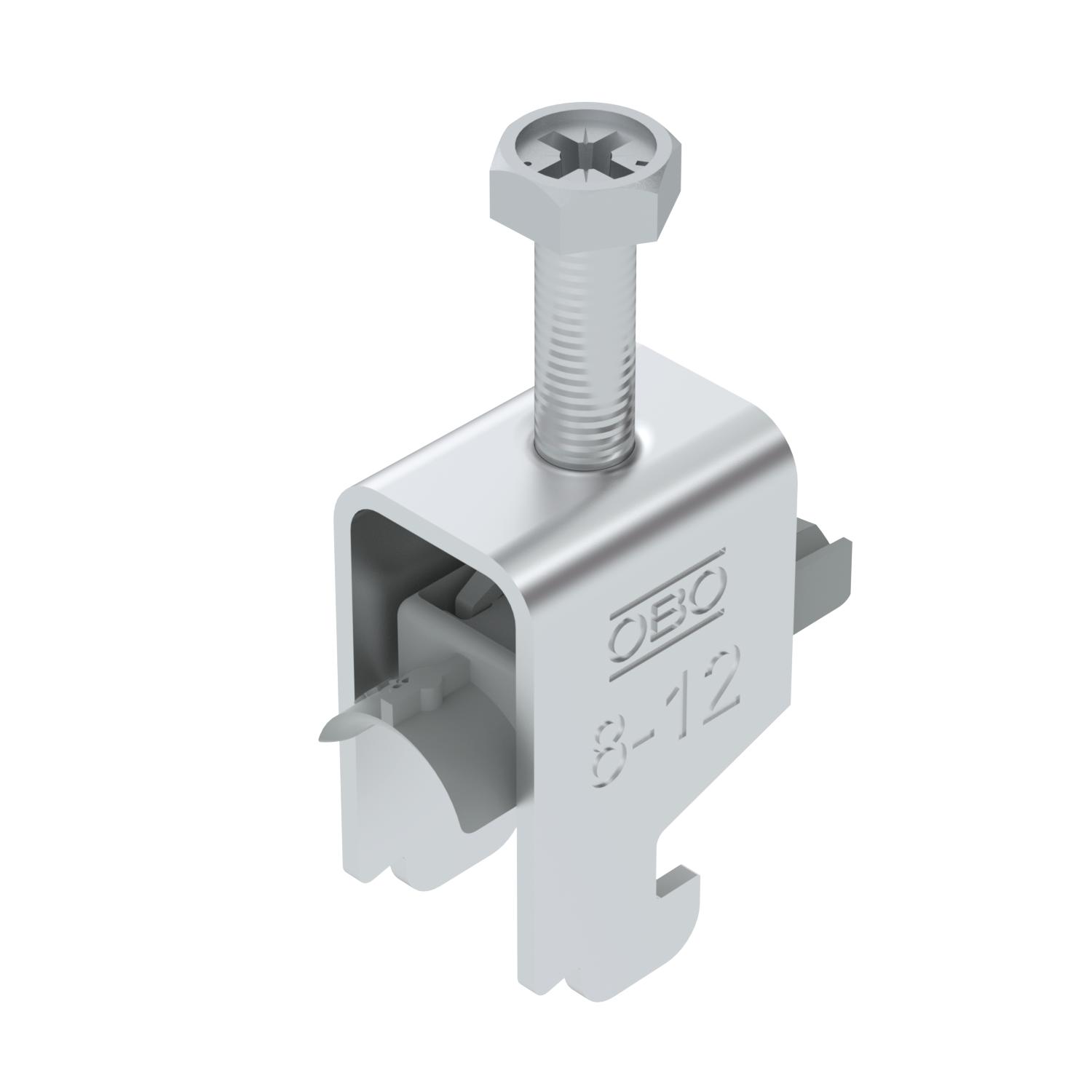

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, plastikowa wanienka dociskowa, Al
Nr kat. 1187302 | EAN 4012196853069
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

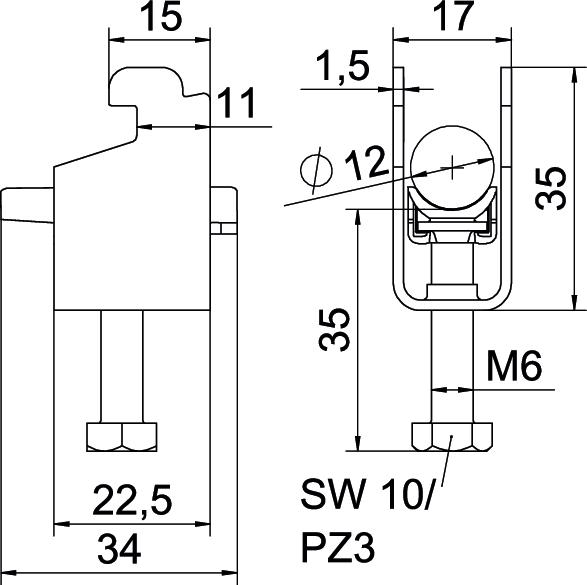

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał aluminium Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 2 Nm Materiał aluminium Materiał wanny Tworzywo sztuczne Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1697 kg CO₂e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 08-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 35 mm Wymiar L 35 mm Wymiar t 1,5 mm Wysokość 35 mm Z kontrwanienką brak Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N1-K-12 ALU / 1187302 , 0.19MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-N1-K-12 ALU / 1187302 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N1-K-12 ALU / 1187302 , 0.09MB , pdfREACH Deklaracja zgodności BS-N1-K-12 ALU / 1187302 , 0.12MB , pdfRoHS Deklaracja zgodności BS-N1-K-12 ALU / 1187302 , 0.12MB , pdfInstrukcja montażu Clamp clip N foot, plastic , 3.10MB , pdf
