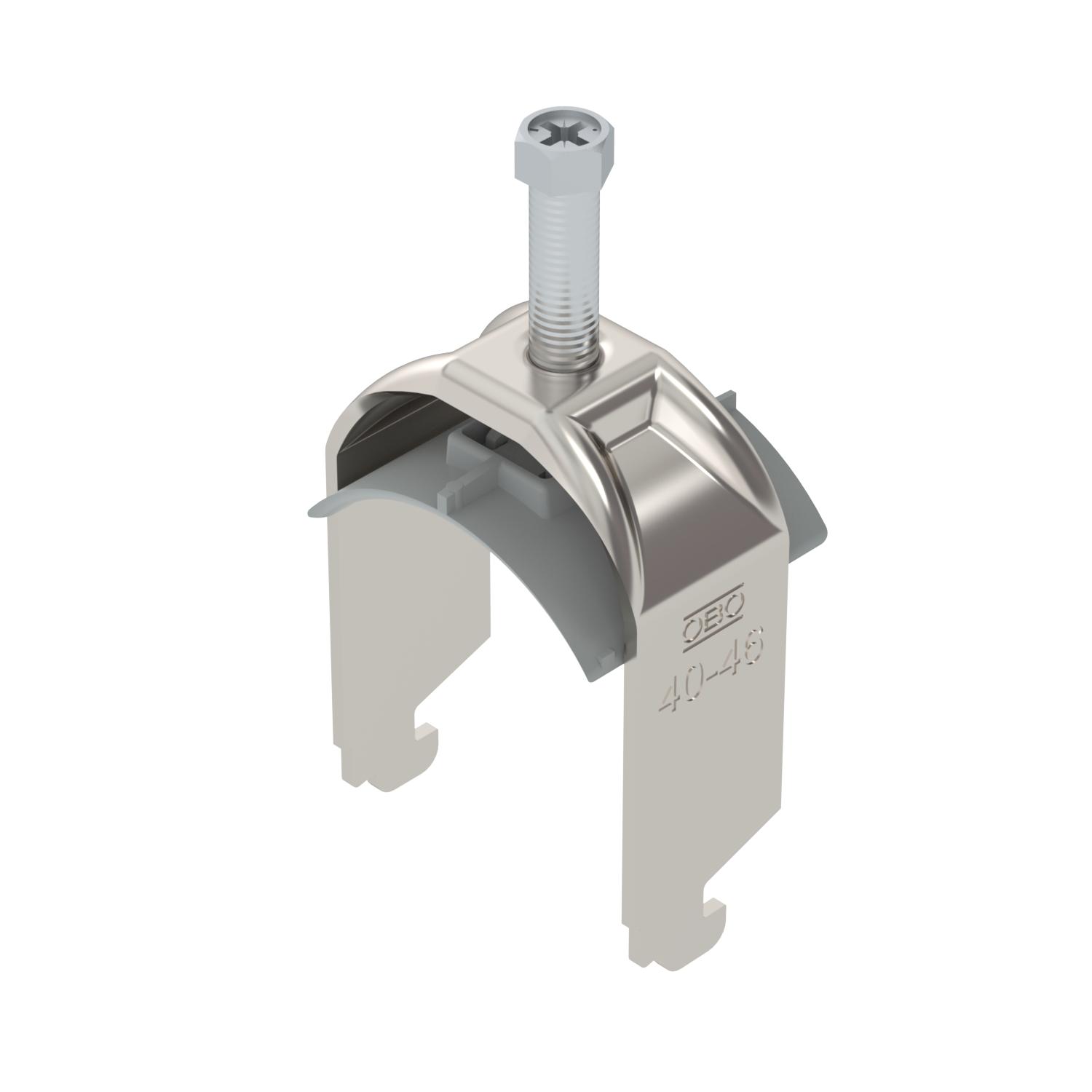

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, plastikowa wanienka dociskowa, A2
Nr kat. 1188138 | EAN 4012196869107
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

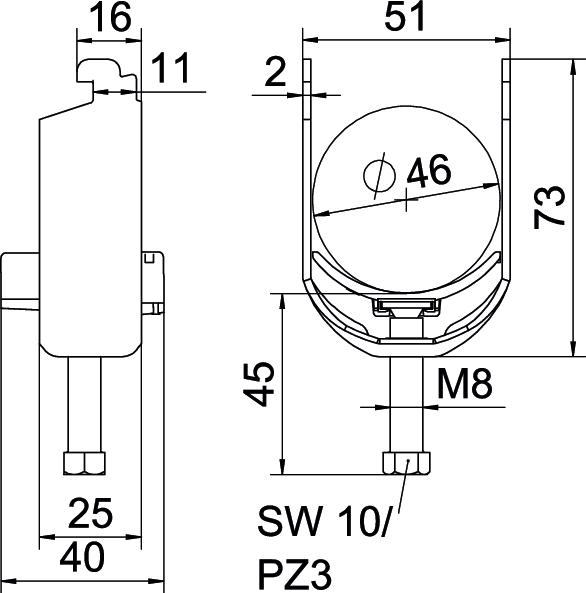

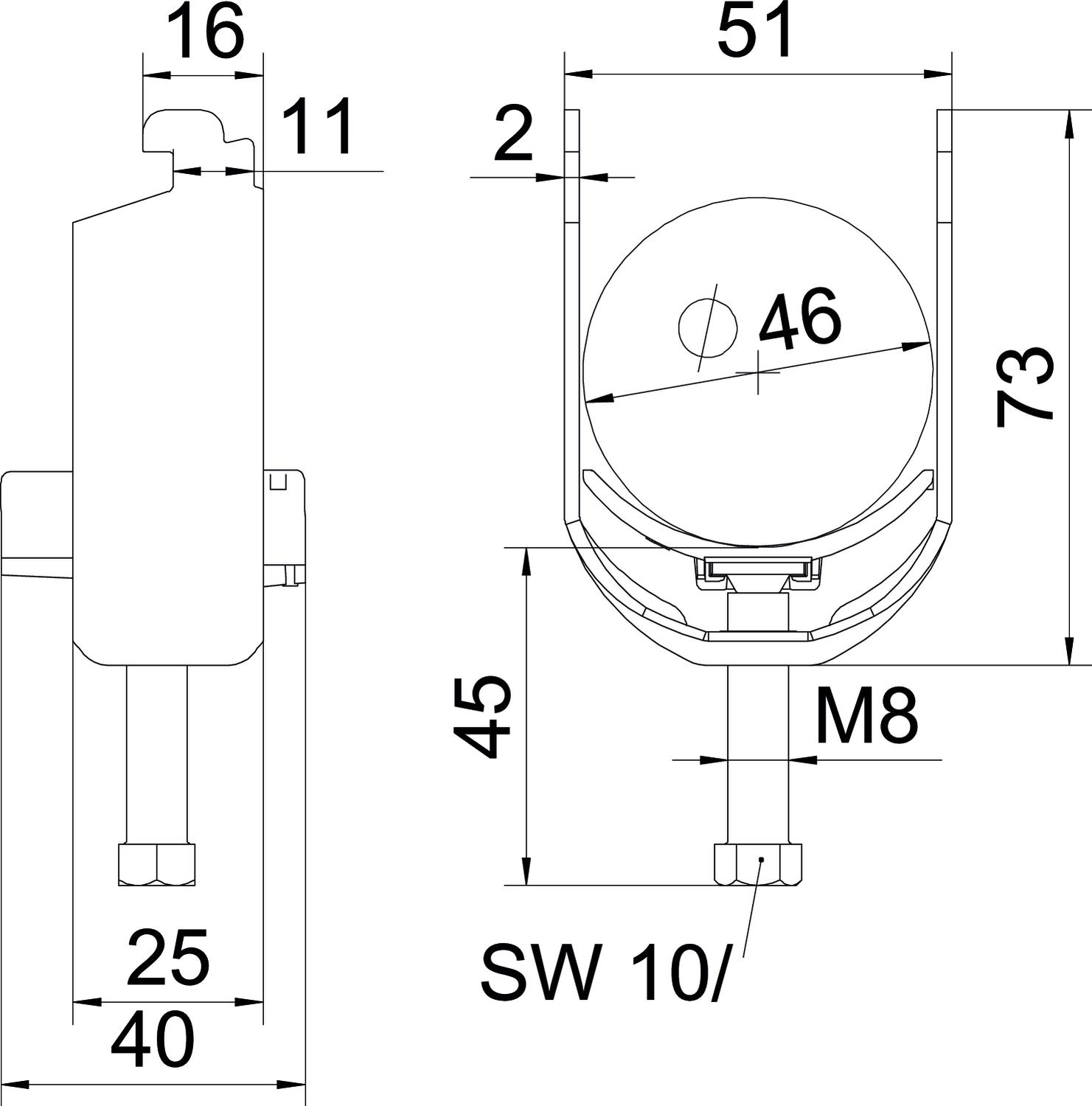

Bezhalogenowy tak do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 25 mm Długość, wymiar zewnętrzny 40 mm Grubość blachy 2 mm Gwint M8 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 5 Nm Materiał stal nierdzewna 1.4301 Materiał wanny Tworzywo sztuczne Powierzchnia pusty, po obróbce Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,4986 kg CO₂e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 51 mm Wielkość szczeliny 10 mm Wymiar 40-46mm Wymiar A 25 mm Wymiar B 51 mm Wymiar C 40 mm Wymiar G (mm) M8 Wymiar H 73 mm Wymiar L 45 mm Wymiar t 2 mm Wysokość 73 mm Z kontrwanienką brak Zakres mocowania D maks. 46 mm Zakres mocowania D min. 40 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
