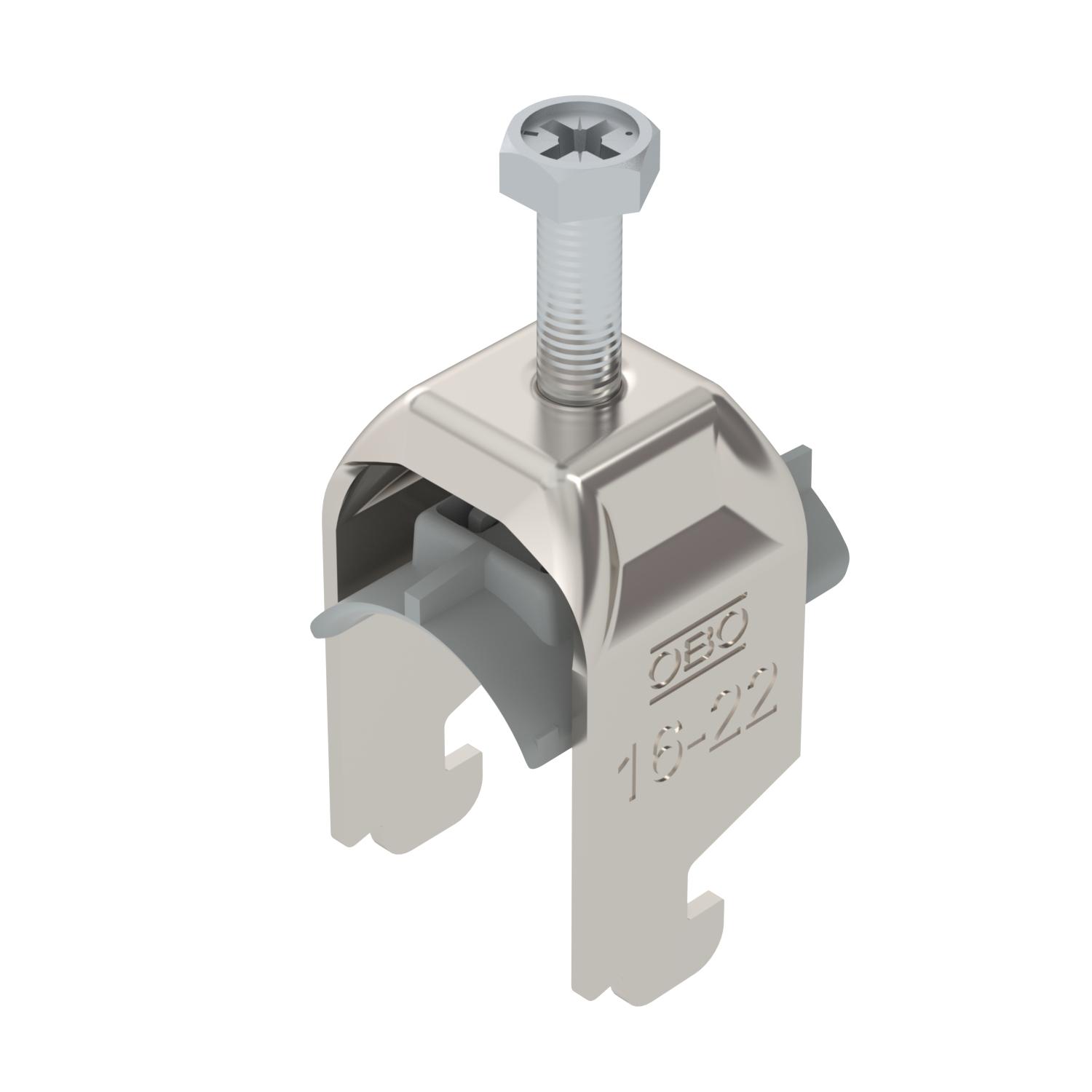

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, plastikowa wanienka dociskowa, A2
Nr kat. 1188114 | EAN 4012196869039
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu N, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

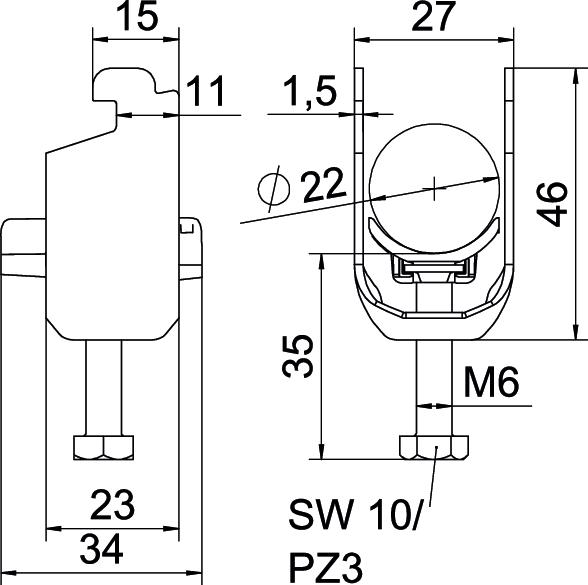

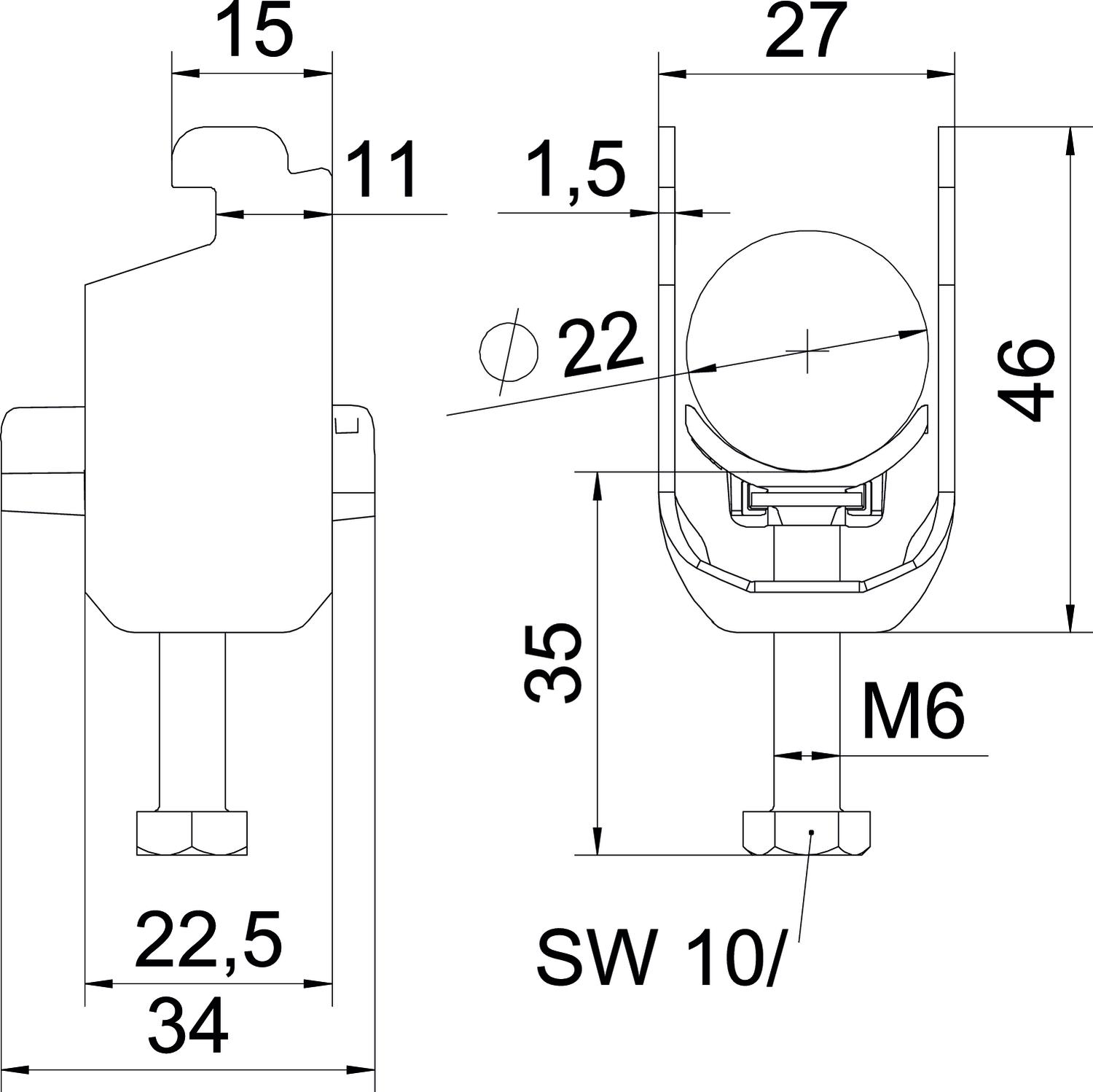

Bezhalogenowy tak do szyny o szerokości szczeliny (z interwałem) maks. 12 mm do szyny o szerokości szczeliny (z interwałem) min. 11 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 1 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał stal nierdzewna 1.4301 Materiał wanny Tworzywo sztuczne Powierzchnia pusty, po obróbce Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,2362 kg CO₂e / 1 Sztuka Sposób montażu Szyna profilowa Szerokość 27 mm Wielkość szczeliny 10 mm Wymiar 16-22mm Wymiar A 22,5 mm Wymiar B 27 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 46 mm Wymiar L 35 mm Wymiar t 1,5 mm Wysokość 46 mm Z kontrwanienką brak Zakres mocowania D maks. 22 mm Zakres mocowania D min. 16 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-N1-K-22 A2 / 1188114 , 0.22MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfDeklaracja zgodności UE BS-N1-K-22 A2 / 1188114 , 0.13MB , pdfBrytyjska Deklaracja Zgodności BS-N1-K-22 A2 / 1188114 , 0.09MB , pdfREACH Deklaracja zgodności BS-N1-K-22 A2 / 1188114 , 0.12MB , pdfRoHS Deklaracja zgodności BS-N1-K-22 A2 / 1188114 , 0.12MB , pdfInstrukcja montażu Clamp clip N foot, plastic , 3.10MB , pdf
