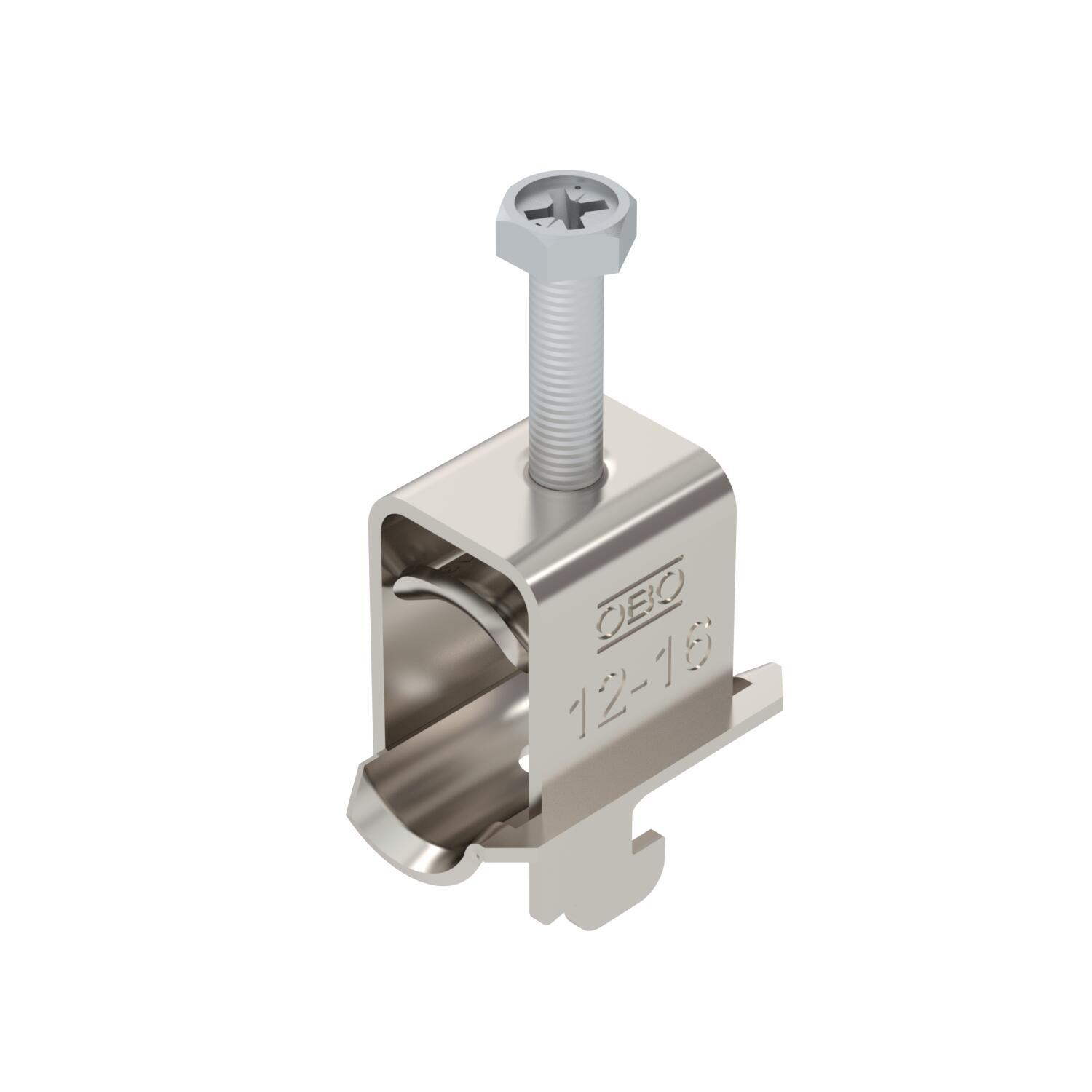

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, metalowa wanienka dociskowa, z podłączeniem ekranu, VA

Nr kat. 1167062 | EAN 4012197374938

Nr kat. / Typ	1167062 / BS-SAS-M-16 A2

Zakres mocowania D min.	12 mm

Zakres mocowania D maks.	16 mm

Maks. moment dokręcania	3 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa z zaokrąglonymi krawędziami w celu ochrony kabli. Do elektrycznego podłączenia oplotu ekranującego ekranowanych przewodów; Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Ekran kabla można również wykorzystać do wyrównania potencjałów, jeśli oba końce są podłączone do potencjału odniesienia. Wanienka dociskowa w zestawie.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	16 mm
do średnicy rury min.	12 mm
do szyny o szerokości szczeliny (z interwałem) maks.	12 mm
do szyny o szerokości szczeliny (z interwałem) min.	11 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	35 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał kontrwanienki	stal nierdzewna
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce

Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1741 kg CO₂e / 1 Sztuka
Sposób montażu	Szyna profilowa
Szerokość	20 mm
Wielkość szczeliny	10 mm
Wymiar	12-16
Wymiar A	22,5 mm
Wymiar B	20 mm
Wymiar C	35 mm
Wymiar G (mm)	M6
Wymiar H	39 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	39 mm
Z kontrwanienką	tak
Zakres mocowania D maks.	16 mm
Zakres mocowania D min.	12 mm
Z korytkiem metalowym	tak
