Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, metalowa wanienka dociskowa, FT 40 | 46 | 5

Obejma kabłąkowa 2056 ze stopką typu N, pojedyncza, metalowa wanienka dociskowa, FT

Nr kat. 1187038 | EAN 4012196852536

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

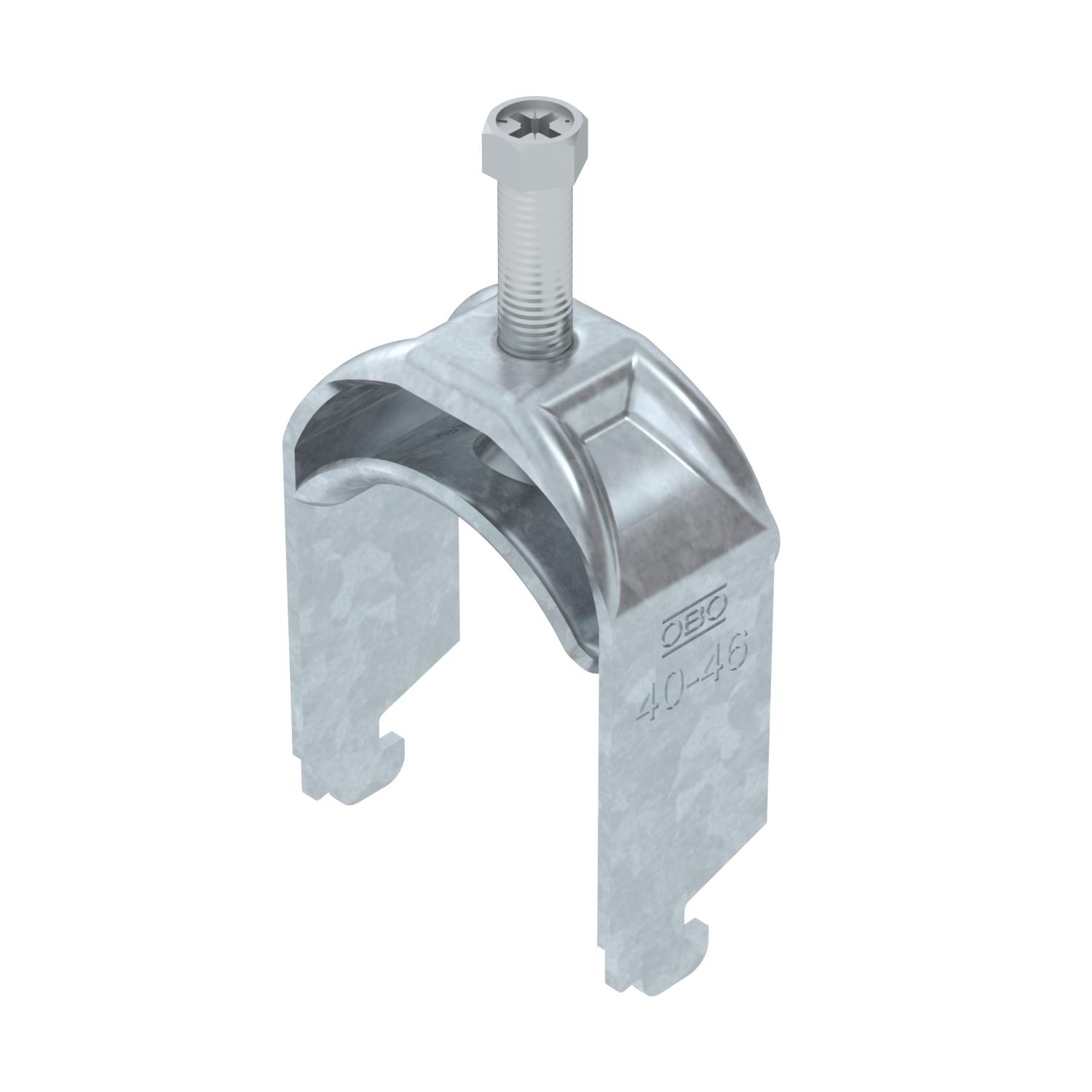

Obejma kabłąkowa, ze stopką typu N, metalowa wanienka dociskowa,z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu pojedynczego kabla na szynie o profilu C. Do szczeliny o szerokości 11 - 12 mm. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	46 mm
do średnicy rury min.	40 mm
do szyny o szerokości szczeliny (z interwałem) maks.	12 mm
do szyny o szerokości szczeliny (z interwałem) min.	11 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	25 mm
Długość, wymiar zewnętrzny	33 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,2054 kg CO₂e / 1 Sztuka

Sposób montażu	Szyna profilowa
Szerokość	51 mm
Wielkość szczeliny	10 mm
Wymiar	40-46mm

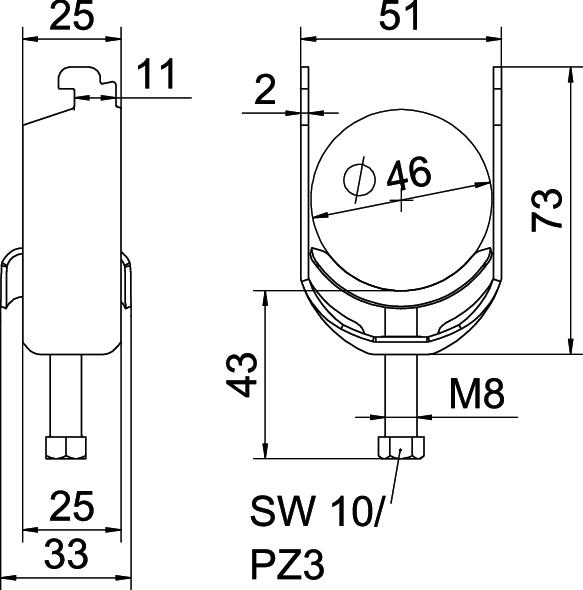

Wymiar A	25 mm
Wymiar B	51 mm
Wymiar C	33 mm
Wymiar G (mm)	M8
Wymiar H	73 mm
Wymiar L	43 mm
Wymiar t	2 mm
Wysokość	73 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	46 mm
Zakres mocowania D min.	40 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Sztuka	100 Sztuka
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Sztuka	100 Sztuka
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Sztuka	100 Sztuka
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Sztuka	100 Sztuka
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Sztuka	100 Sztuka
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Sztuka	100 Sztuka
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Sztuka	100 Sztuka
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Sztuka	100 Sztuka
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Sztuka	100 Sztuka
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Sztuka	50 Sztuka
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Sztuka	50 Sztuka
