Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, FT 40 | 46 | 5

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, plastikowa wanienka dociskowa, FT

Nr kat. 1187638 | EAN 4012196854134

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

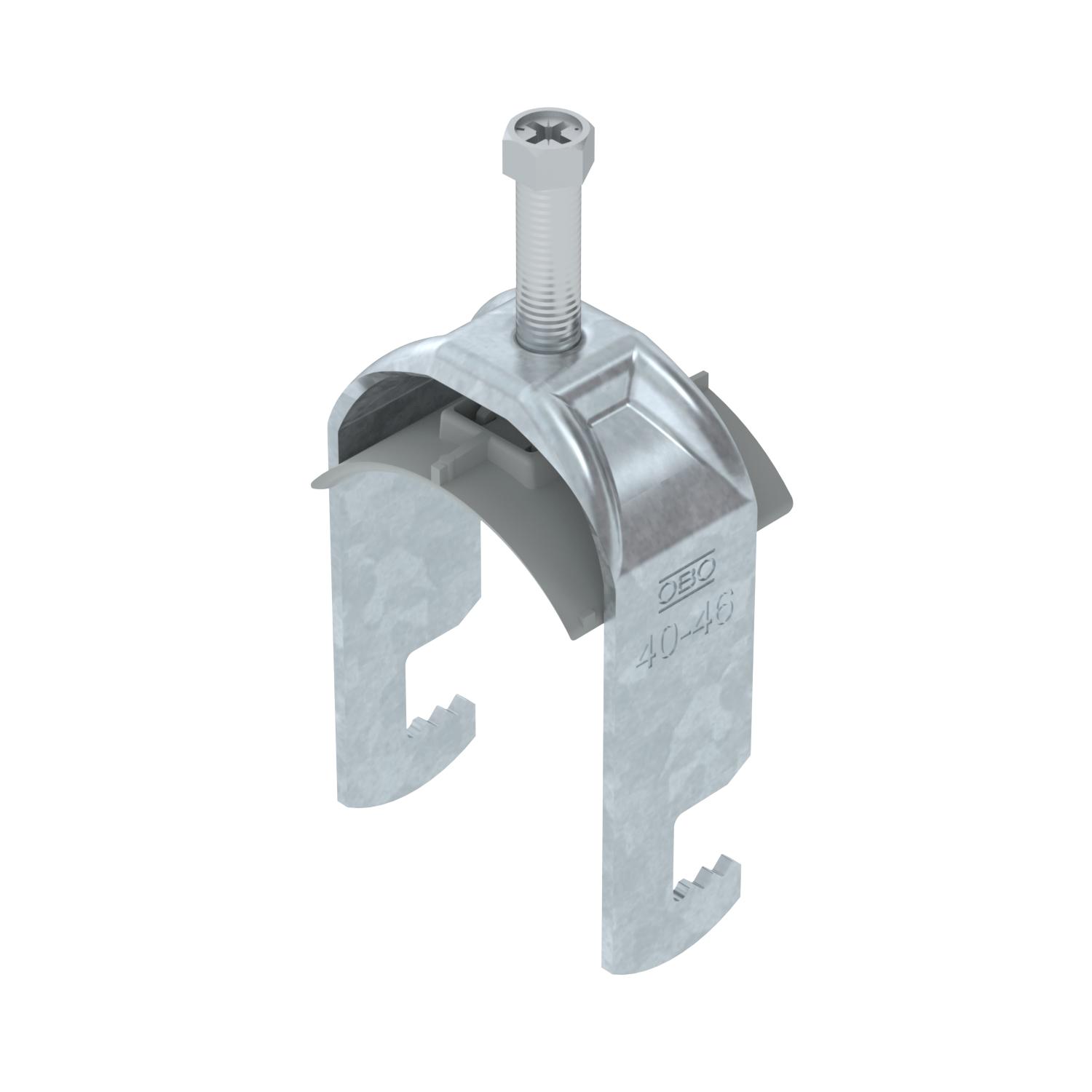

Obejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	46 mm
do średnicy rury min.	40 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	25 mm
Długość, wymiar zewnętrzny	40 mm
Grubość blachy	2 mm
Gwint	M8
Ilość przewodów/rur	1
Jakość materiału wanny	Polipropylen
Maks. moment dokręcania	5 Nm
Materiał	Stal
Materiał wanny	Tworzywo sztuczne
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,1856 kg CO₂e / 1 Sztuka

Sposób montażu	płaski profil
Szerokość	51 mm
Wielkość szczeliny	10 mm
Wymiar	40-46mm

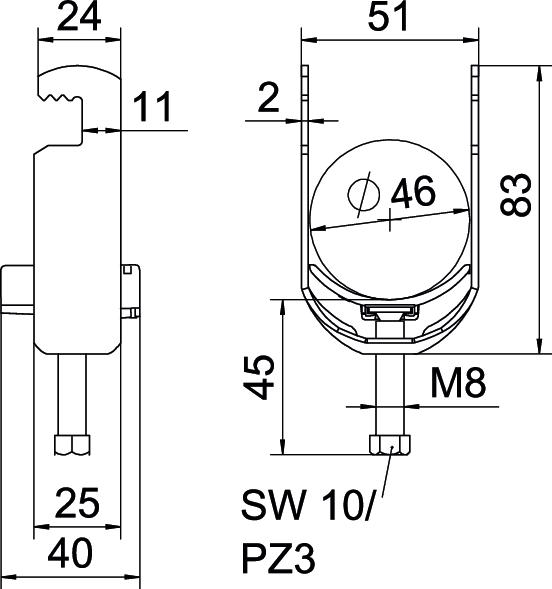

Wymiar A	25 mm
Wymiar B	51 mm
Wymiar C	40 mm
Wymiar G (mm)	M8
Wymiar H	83 mm
Wymiar L	45 mm
Wymiar t	2 mm
Wysokość	83 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	46 mm
Zakres mocowania D min.	40 mm
Z korytkiem z tworzywa sztucznego	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Sztuka	100 Sztuka
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Sztuka	100 Sztuka
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Sztuka	100 Sztuka
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Sztuka	100 Sztuka
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Sztuka	100 Sztuka
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Sztuka	100 Sztuka
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Sztuka	100 Sztuka
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Sztuka	100 Sztuka
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Sztuka	50 Sztuka
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Sztuka	50 Sztuka
