Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, FT 8 | 12 | 3

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, FT

Nr kat. 1187402 | EAN 4012196853380

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

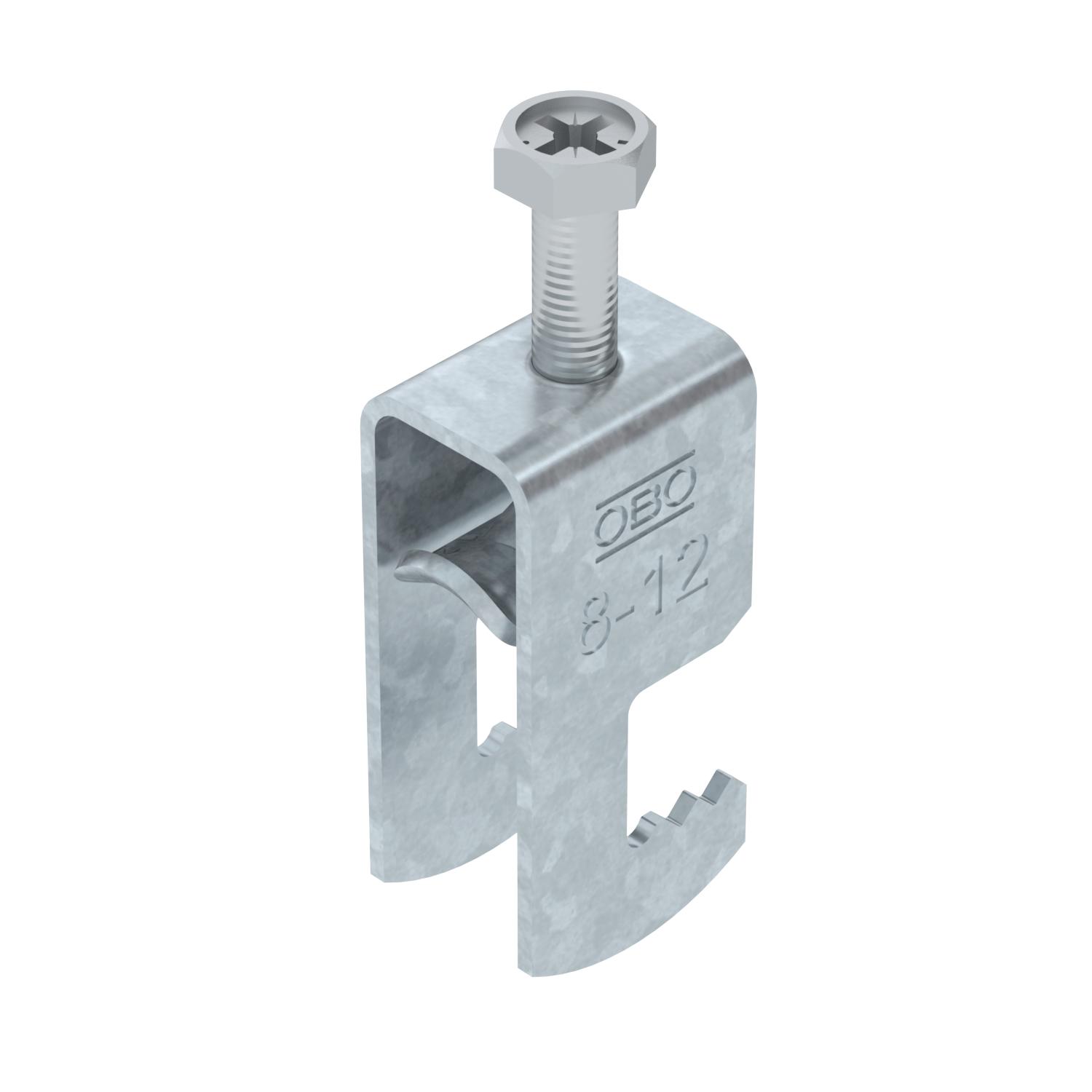

Obejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,0748 kg CO₂e / 1 Sztuka
Sposób montażu	płaski profil

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

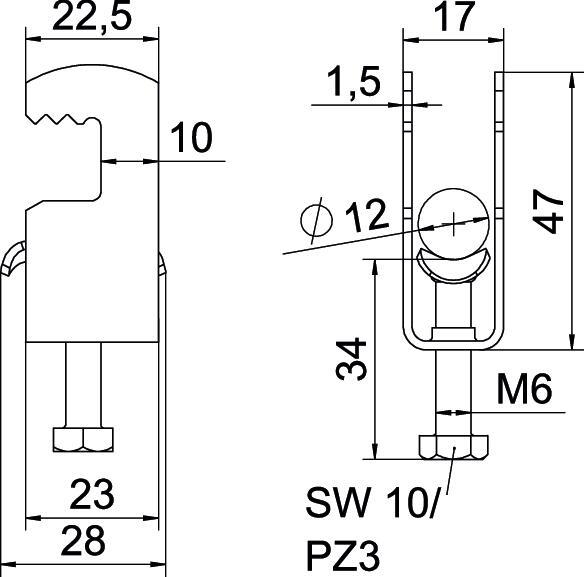

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	47 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	47 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Sztuka	100 Sztuka
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Sztuka	100 Sztuka
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Sztuka	100 Sztuka
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Sztuka	100 Sztuka
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Sztuka	100 Sztuka
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Sztuka	100 Sztuka
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Sztuka	100 Sztuka
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Sztuka	100 Sztuka
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Sztuka	50 Sztuka
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Sztuka	50 Sztuka
