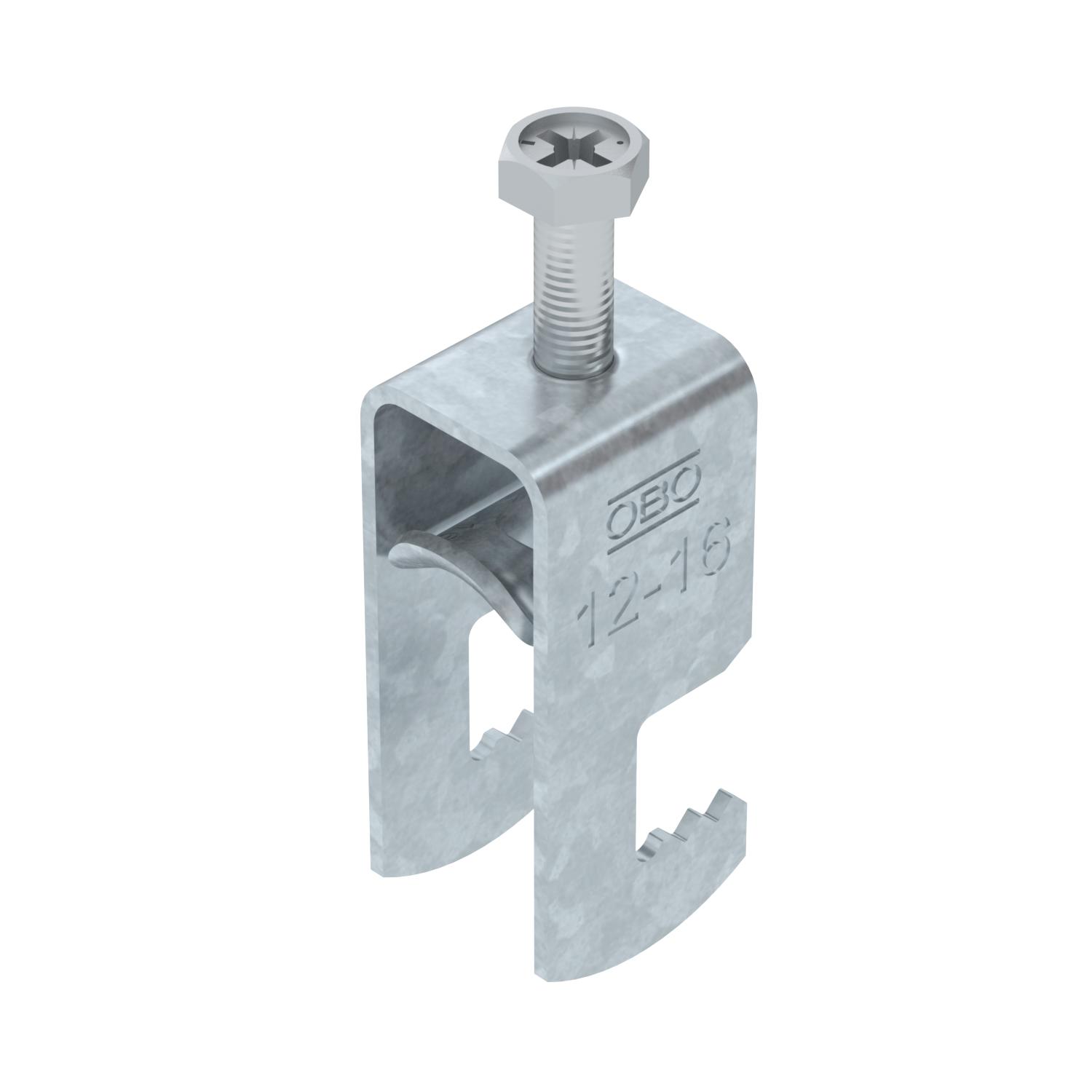

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, FT 12 | 16 | 3

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, FT

Nr kat. 1187408 | EAN 4012196853410

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	16 mm
do średnicy rury min.	12 mm
Dodatkowa powierzchnia	cynkowanie ogniowo
Dodatkowy materiał	Stal
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Maks. moment dokręcania	3 Nm
Materiał	Stal
Materiał wanny	Stal
Powierzchnia	cynkowana metodą zanurzeniową
Ślad węglowy CO₂ (GWP) od kołyski po bramę	0,0881 kg CO₂e / 1 Sztuka
Sposób montażu	płaski profil

Szerokość	20 mm
Wielkość szczeliny	10 mm
Wymiar	12-16mm

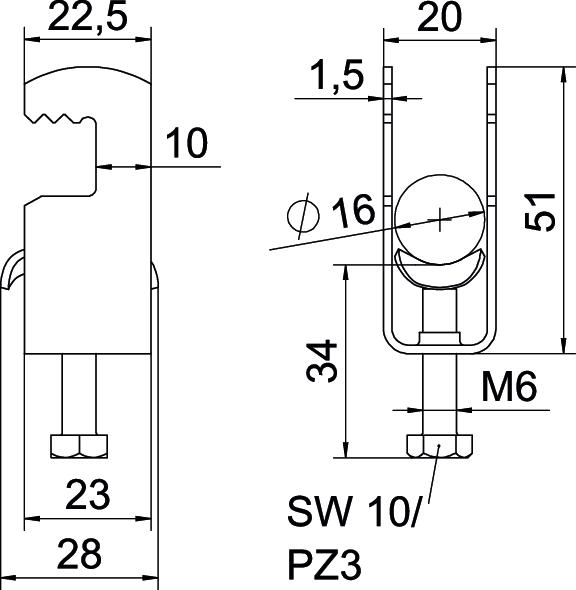

Wymiar A	22,5 mm
Wymiar B	20 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	51 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	51 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	16 mm
Zakres mocowania D min.	12 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Sztuka	100 Sztuka
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Sztuka	100 Sztuka
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Sztuka	100 Sztuka
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Sztuka	100 Sztuka
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Sztuka	100 Sztuka
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Sztuka	100 Sztuka
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Sztuka	100 Sztuka
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Sztuka	100 Sztuka
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Sztuka	50 Sztuka
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Sztuka	50 Sztuka
