Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1187502 | EAN 4012196853687

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	3 Nm

Opis produktu

Opis produktu

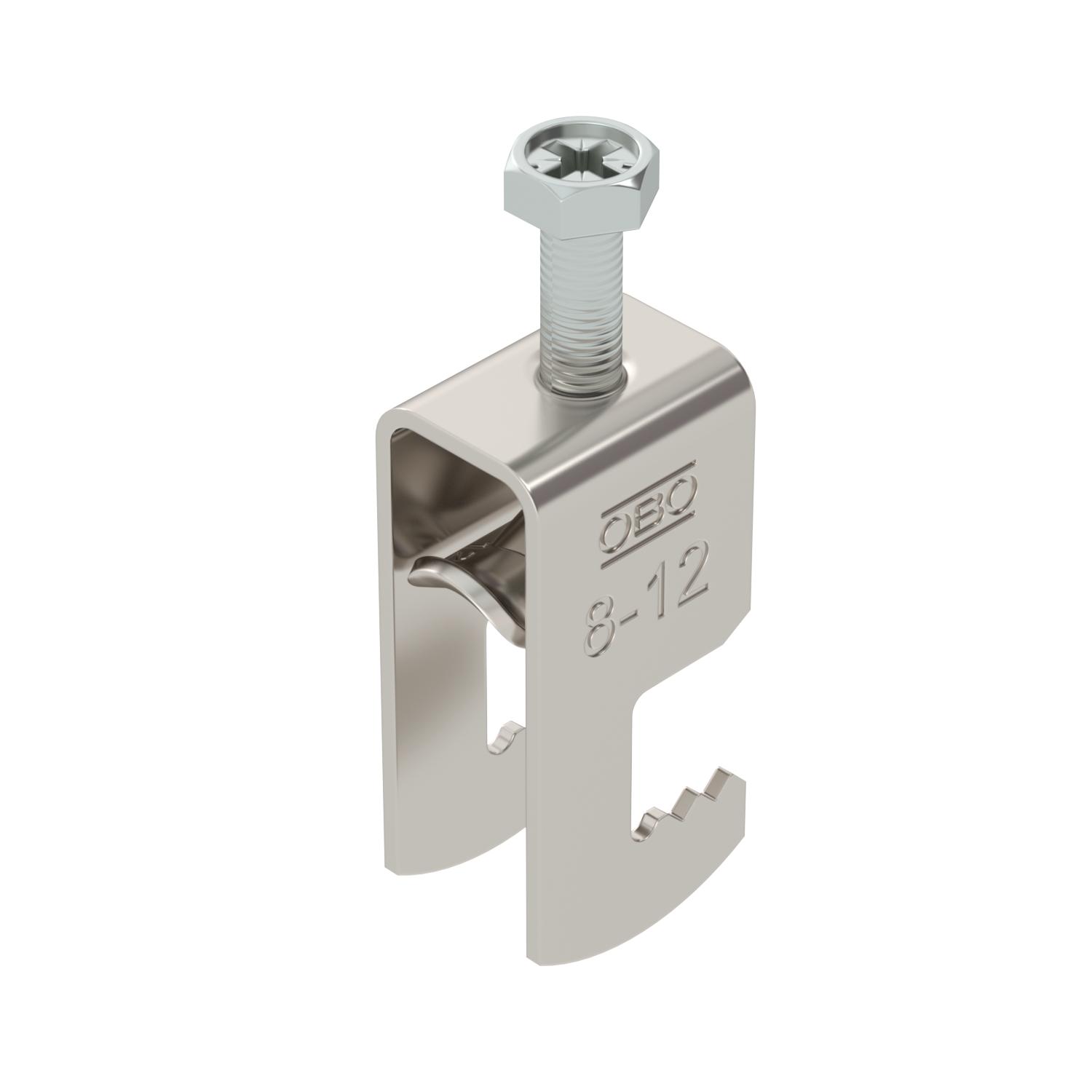

Obejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	12 mm
do średnicy rury min.	8 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	płaski profil

Szerokość	17 mm
Wielkość szczeliny	10 mm
Wymiar	08-12mm

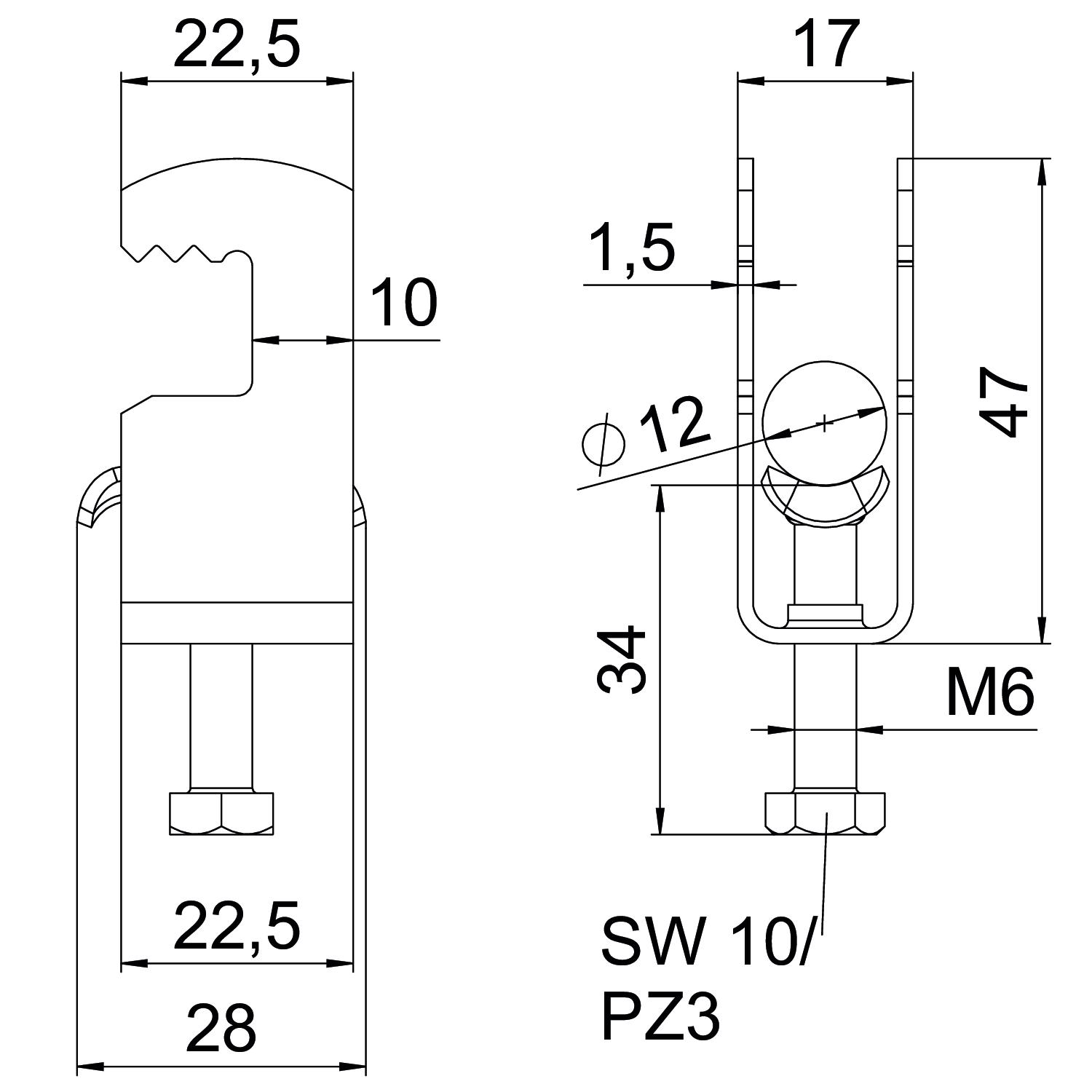

Wymiar A	22,5 mm
Wymiar B	17 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	47 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	47 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	8 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Sztuka	100 Sztuka
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Sztuka	100 Sztuka
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Sztuka	100 Sztuka
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Sztuka	100 Sztuka
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Sztuka	100 Sztuka
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Sztuka	100 Sztuka
