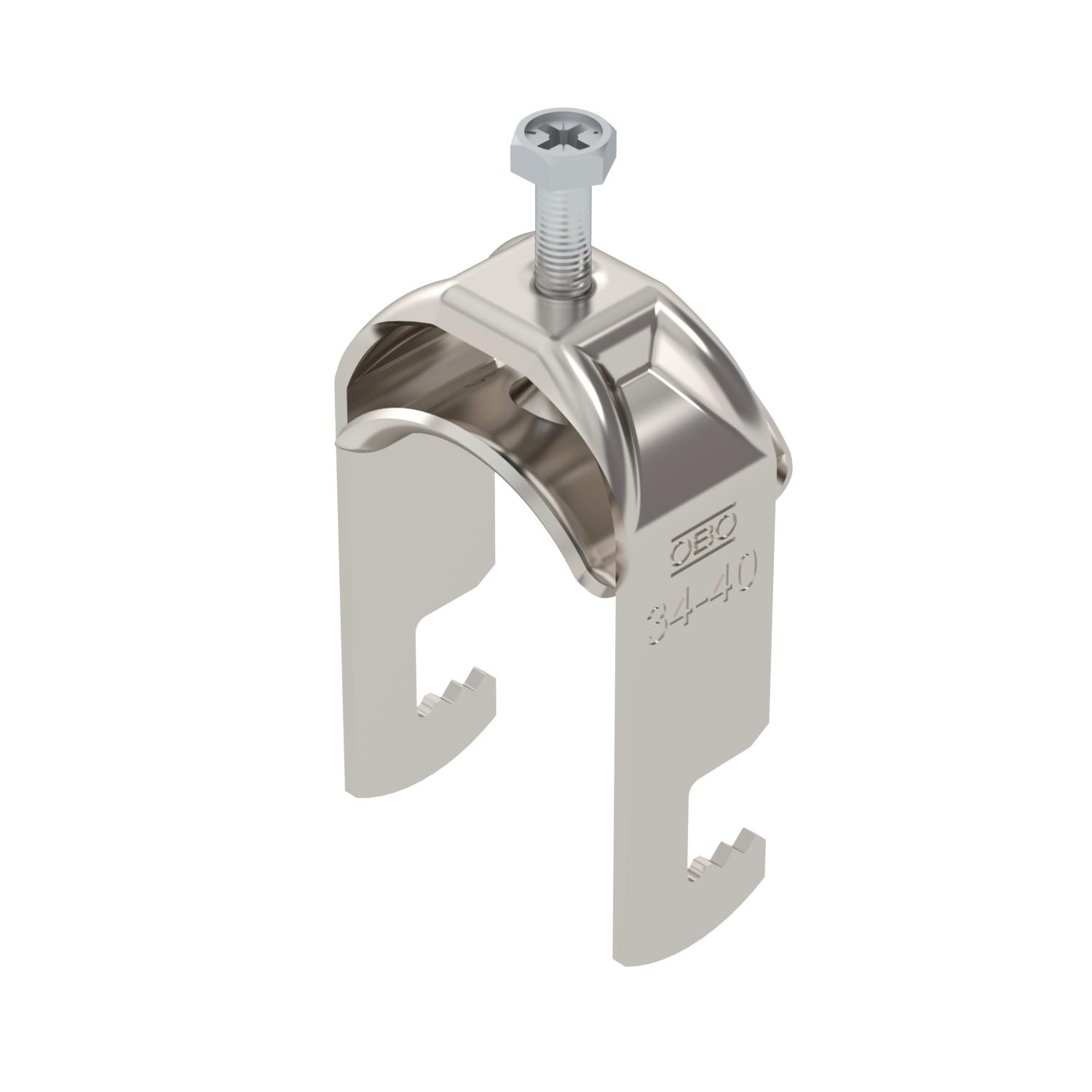

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, A2
Nr kat. 1187532 | EAN 4012196853786
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

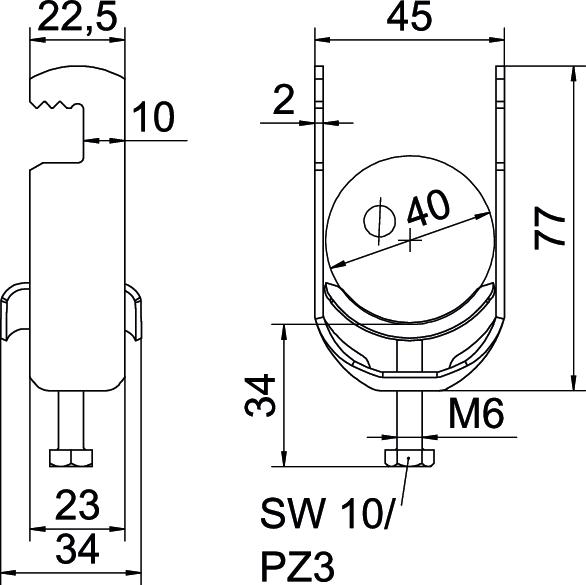

Bezhalogenowy tak do średnicy rury maks. 40 mm do średnicy rury min. 34 mm Dodatkowa powierzchnia brak wykończenia Dodatkowy materiał stal nierdzewna Długość 22,5 mm Długość, wymiar zewnętrzny 33 mm Grubość blachy 2 mm Gwint M6 Ilość przewodów/rur 1 Jakość materiału wanny Stal nierdzewna 304 (1.4301) Maks. moment dokręcania 3 Nm Materiał stal nierdzewna 1.4301 Materiał wanny stal nierdzewna Powierzchnia pusty, po obróbce Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,5253 kg CO₂e / 1 Sztuka Sposób montażu płaski profil Szerokość 45 mm Wielkość szczeliny 10 mm Wymiar 34-40mm Wymiar A 22,5 mm Wymiar B 45 mm Wymiar C 33 mm Wymiar G (mm) M6 Wymiar H 77 mm Wymiar L 34 mm Wymiar t 2 mm Wysokość 77 mm Z kontrwanienką brak Zakres mocowania D maks. 40 mm Zakres mocowania D min. 34 mm Z korytkiem metalowym tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F1-M-40 A2 / 1187532 , 0.20MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfBrytyjska Deklaracja Zgodności BS-F1-M-40 A2 / 1187532 , 0.09MB , pdfREACH Deklaracja zgodności BS-F1-M-40 A2 / 1187532 , 0.12MB , pdfRoHS Deklaracja zgodności BS-F1-M-40 A2 / 1187532 , 0.12MB , pdfInstrukcja montażu Clamp clip F foot, metal , 2.98MB , pdf
