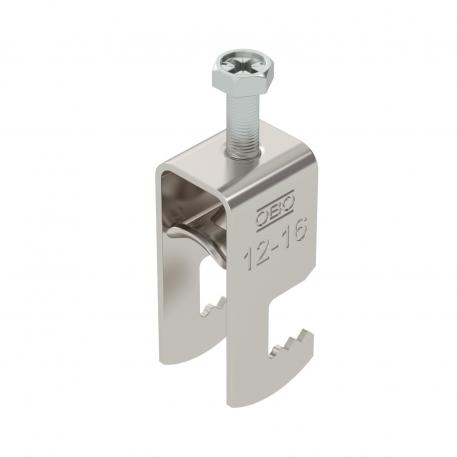

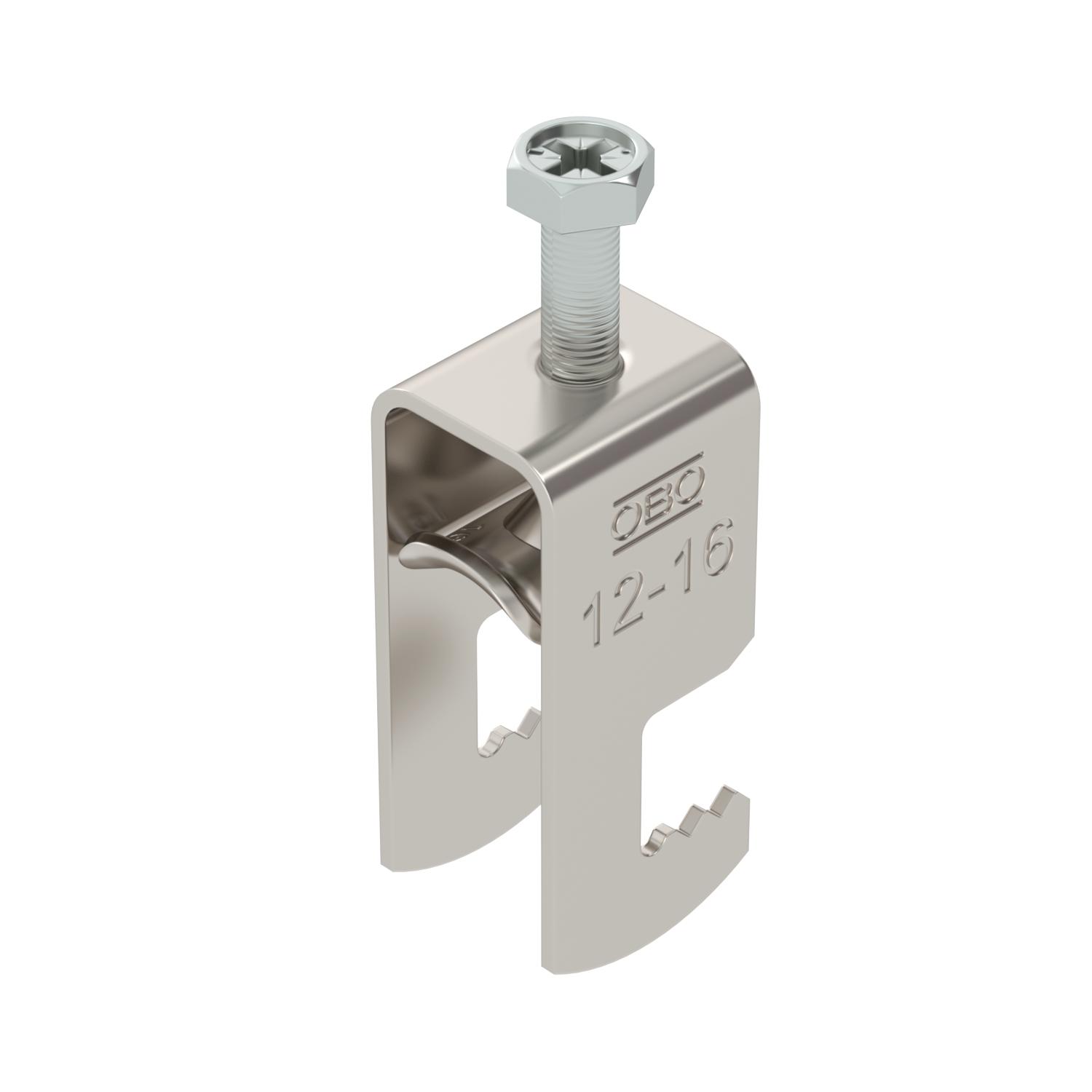

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, A2 12 | 16 | 3

Obejma kabłąkowa 2056 ze stopką typu F, pojedyncza, metalowa wanienka dociskowa, A2

Nr kat. 1187508 | EAN 4012196853724

Nr kat. / Typ

Zakres mocowania D min.

Zakres mocowania D maks.

Maks. moment dokręcania	3 Nm

Opis produktu

Opis produktu

Obejma kabłąkowa, ze stopką typu F, metalowa wanienka dociskowa z zaokrąglonymi krawędziami do ochrony kabli. Do pionowego i poziomego montażu 1 pojedynczego kabla na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Zalecamy użycie wanienki dociskowej

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy rury maks.	16 mm
do średnicy rury min.	12 mm
Dodatkowa powierzchnia	brak wykończenia
Dodatkowy materiał	stal nierdzewna
Długość	22,5 mm
Długość, wymiar zewnętrzny	28 mm
Grubość blachy	1,5 mm
Gwint	M6
Ilość przewodów/rur	1
Jakość materiału wanny	Stal nierdzewna 304 (1.4301)
Maks. moment dokręcania	3 Nm
Materiał	stal nierdzewna 1.4301
Materiał wanny	stal nierdzewna
Powierzchnia	pusty, po obróbce
Sposób montażu	płaski profil

Szerokość	20 mm
Wielkość szczeliny	10 mm
Wymiar	12-16mm

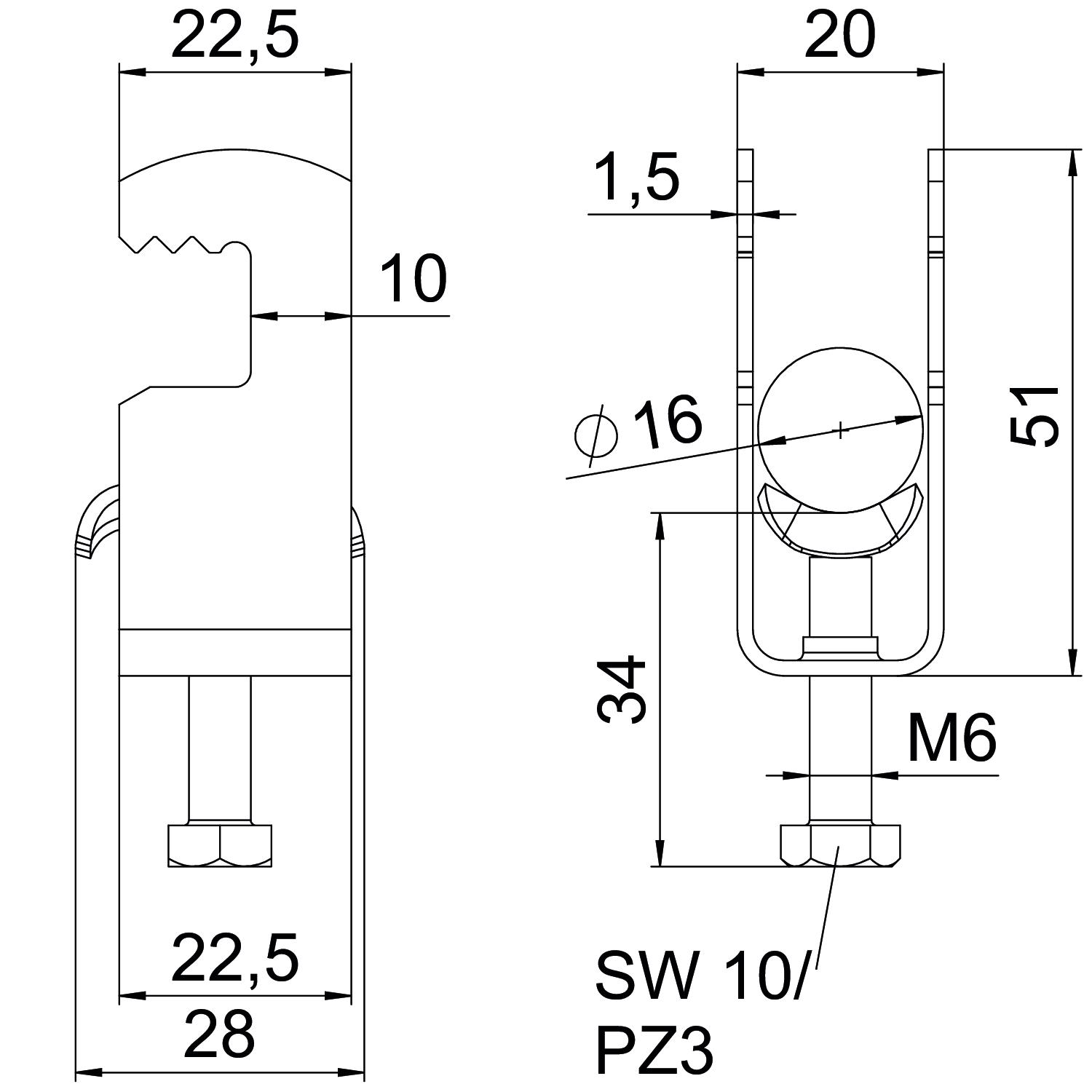

Wymiar A	22,5 mm
Wymiar B	20 mm
Wymiar C	28 mm
Wymiar G (mm)	M6
Wymiar H	51 mm
Wymiar L	34 mm
Wymiar t	1,5 mm
Wysokość	51 mm
Z kontrwanienką	brak
Zakres mocowania D maks.	16 mm
Zakres mocowania D min.	12 mm
Z korytkiem metalowym	tak

Wszystkie typy

Wszystkie typy

Typ	Zakres mocowania D min.	Zakres mocowania D maks.	Maks. moment dokręcania	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Sztuka	100 Sztuka
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Sztuka	100 Sztuka
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Sztuka	100 Sztuka
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Sztuka	100 Sztuka
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Sztuka	100 Sztuka
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Sztuka	100 Sztuka
