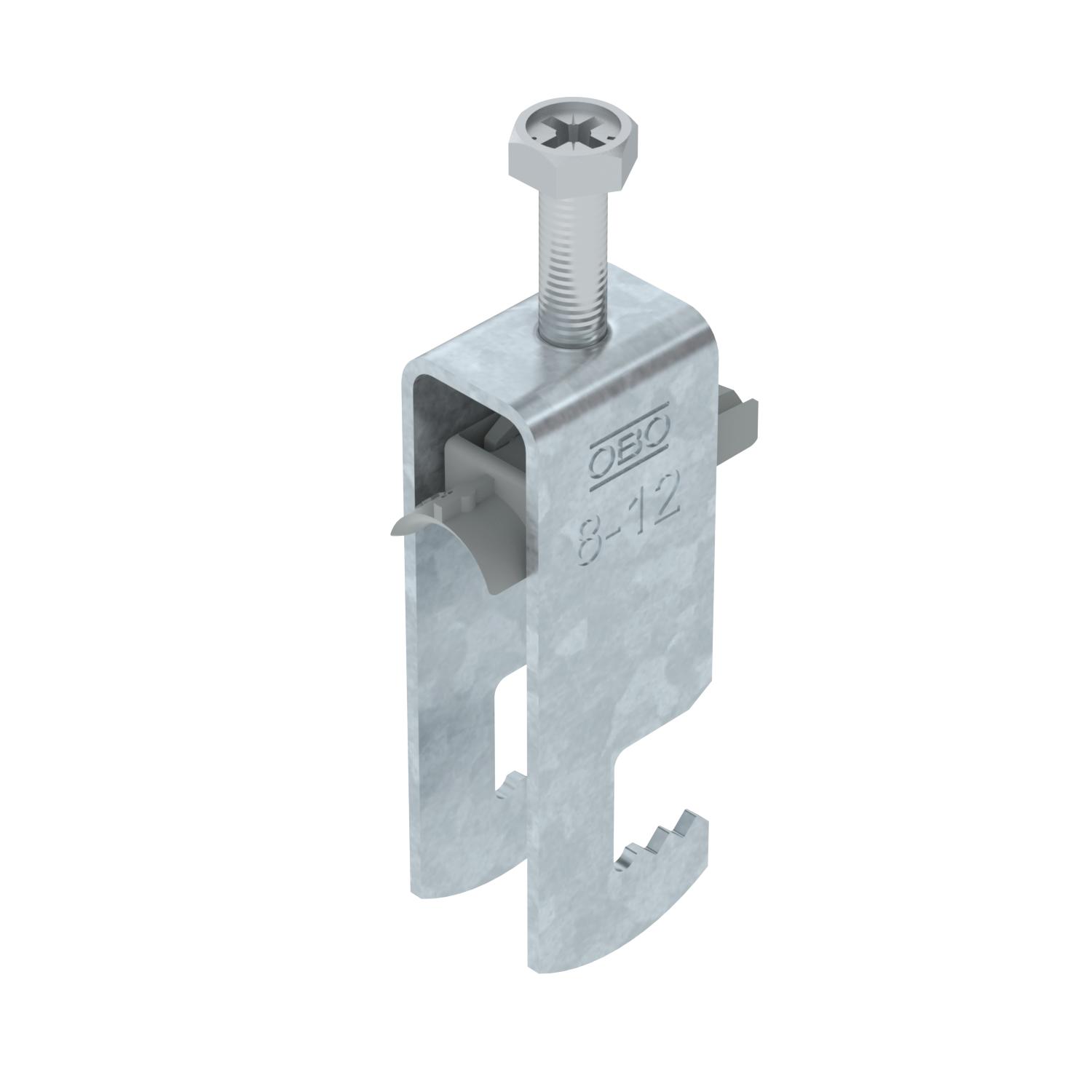

Obejma kabłąkowa 2056 ze stopką typu F, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187603 | EAN 4012196854035
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne

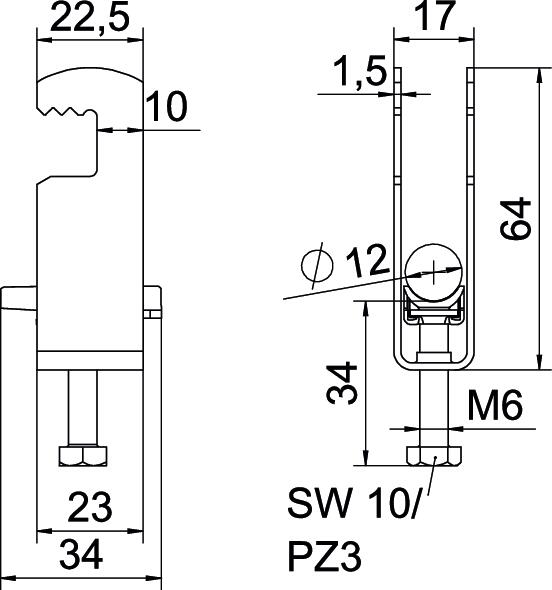

Bezhalogenowy tak do średnicy rury maks. 12 mm do średnicy rury min. 8 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1191 kg CO₂e / 1 Sztuka Sposób montażu płaski profil Szerokość 17 mm Wielkość szczeliny 10 mm Wymiar 08-12mm Wymiar A 22,5 mm Wymiar B 17 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 64 mm Wymiar L 35 mm Wymiar t 1,5 mm Wysokość 64 mm Z kontrwanienką brak Zakres mocowania D maks. 12 mm Zakres mocowania D min. 8 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F2-K-12 FT / 1187603 , 0.17MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfBrytyjska Deklaracja Zgodności BS-F2-K-12 FT / 1187603 , 0.09MB , pdfREACH Deklaracja zgodności BS-F2-K-12 FT / 1187603 , 0.12MB , pdfRoHS Deklaracja zgodności BS-F2-K-12 FT / 1187603 , 0.12MB , pdfInstrukcja montażu Clamp clip F foot, plastic , 2.74MB , pdf
