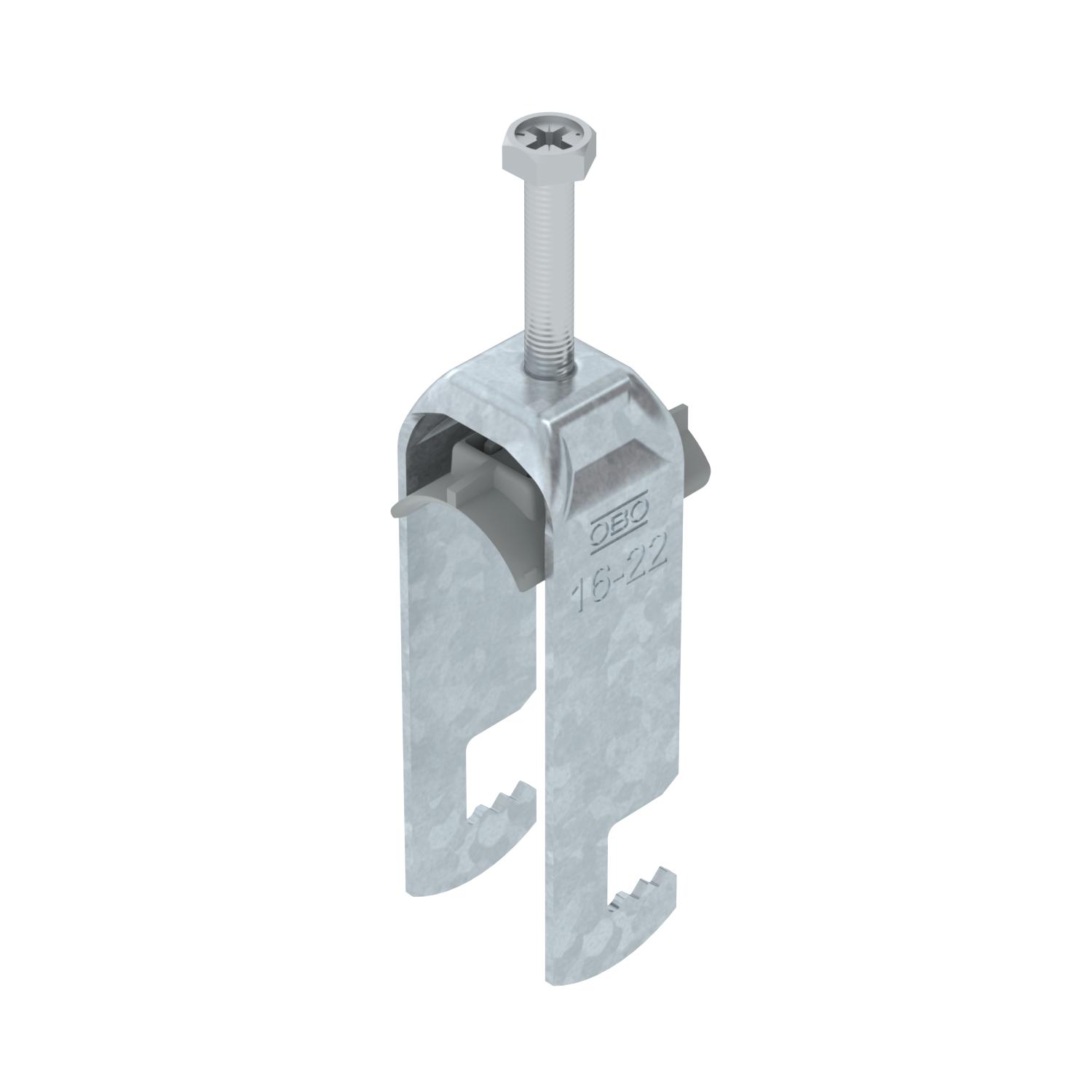

Obejma kabłąkowa 2056 ze stopką typu F, podwójna, plastikowa wanienka dociskowa, FT
Nr kat. 1187615 | EAN 4012196854202
- Opis produktu
-
Opis produktuObejma kabłąkowa, ze stopką typu F, plastikowa wanienka dociskowa wykonana z polipropylenu. Do pionowego i poziomego montażu 2 pojedynczych kabli na płaskowniku. Z gwintem jednoskokowym na wanience dociskowej, łeb sześciokątny uniwersalny SW10, z rowkiem i łbem krzyżakowym Nadaje się do montażu wewnątrz i na zewnątrz Paczki kabli powinny być oddzielone dodatkową wanienką dociskową Zalecamy użycie wanienki dociskowej
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do średnicy rury maks. 22 mm do średnicy rury min. 16 mm Dodatkowa powierzchnia cynkowanie ogniowo Dodatkowy materiał Stal Długość 22,5 mm Długość, wymiar zewnętrzny 34 mm Grubość blachy 1,5 mm Gwint M6 Ilość przewodów/rur 2 Jakość materiału wanny Polipropylen Maks. moment dokręcania 3 Nm Materiał Stal Materiał wanny Tworzywo sztuczne Powierzchnia cynkowana metodą zanurzeniową Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,1538 kg CO₂e / 1 Sztuka Sposób montażu płaski profil Szerokość 27 mm Wielkość szczeliny 10 mm Wymiar 16-22mm Wymiar A 22,5 mm Wymiar B 27 mm Wymiar C 34 mm Wymiar G (mm) M6 Wymiar H 85 mm Wymiar L 47 mm Wymiar t 1,5 mm Wysokość 85 mm Z kontrwanienką brak Zakres mocowania D maks. 22 mm Zakres mocowania D min. 16 mm Z korytkiem z tworzywa sztucznego tak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych BS-F2-K-22 FT / 1187615 , 0.17MB , pdfPrzewodnik The new clamp clip portfolio , 3.14MB , pdfBrytyjska Deklaracja Zgodności BS-F2-K-22 FT / 1187615 , 0.09MB , pdfREACH Deklaracja zgodności BS-F2-K-22 FT / 1187615 , 0.12MB , pdfRoHS Deklaracja zgodności BS-F2-K-22 FT / 1187615 , 0.12MB , pdfInstrukcja montażu Clamp clip F foot, plastic , 2.74MB , pdf
