Obejma dystansowa 732 FT 1,5 | | 25 | 30 | Stal | cynkowana metodą zanurzeniową

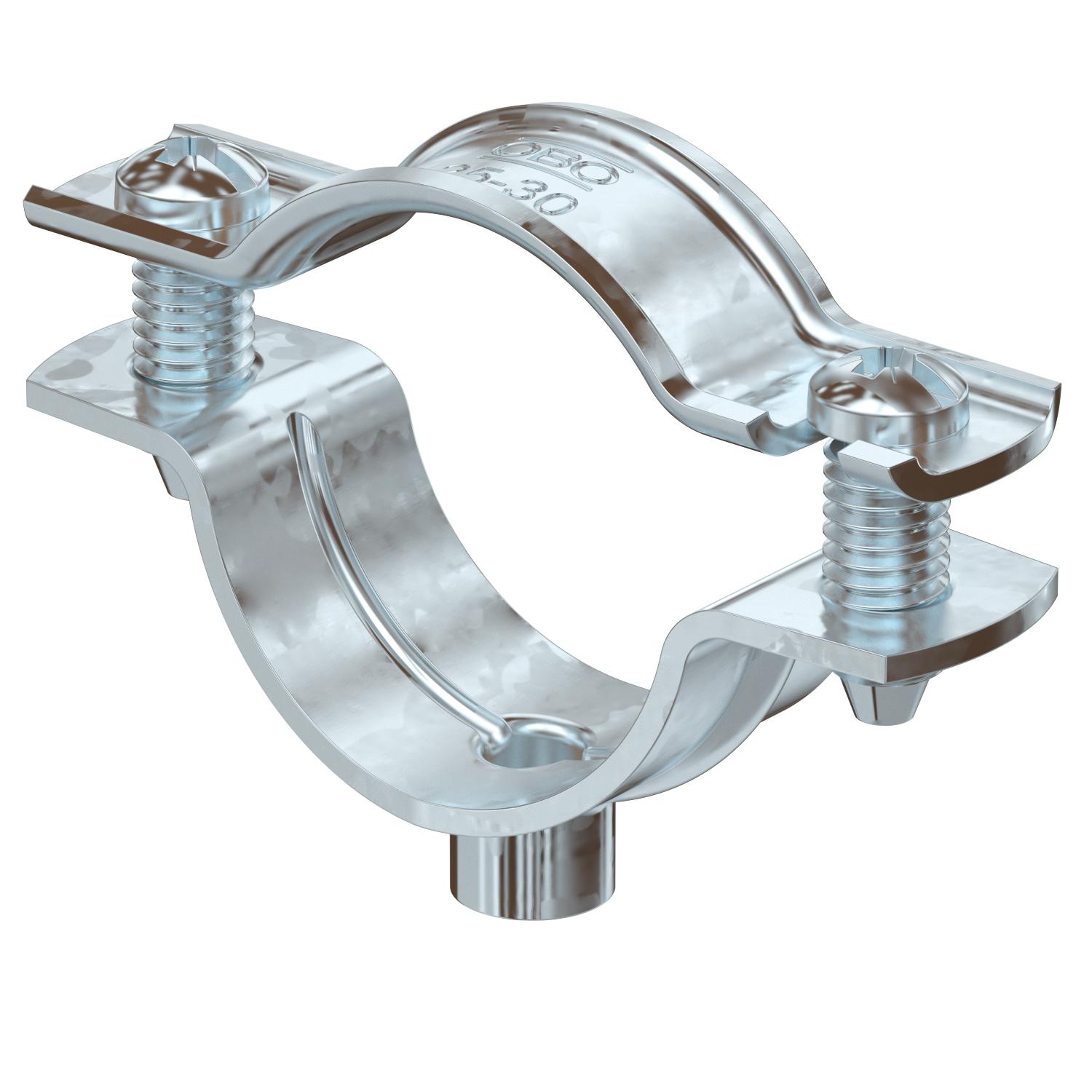

Obejma dystansowa 732 FT

Nr kat. 1362374 | EAN 4012196599424

Nr kat. / Typ

Grubość materiału

Zakres mocowania D min.

Zakres mocowania D maks.

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

Montaż za pomocą obejmy dystansowej śrubowej. Obejmy dystansowe i obejmy dystansowe śrubowe produkuje się z różnych materiałów: ze stali nierdzewnej V2A, ze stali cynkowanej galwanicznie lub ogniowo a także z aluminium. Mocowanie można wykonać za pomocą kotew wkręcanych lub kołków rozporowych i śrub Sprint. Mocowanie można wykonać za pomocą gwoździarki lub pistoletu śrubowego.

Dopuszczenie zgodne z DIN 4102 część 12, klasa funkcji elektrycznych od E 30 do E 90.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy	25 - 30
Grubość materiału	1,5 mm
Ilość przewodów/rur	1
Materiał	Stal
Odległość od ściany	tak
odporny na działanie promieni UV	tak
Odpowiednie w strefie ochrony przeciwpożarowej	tak

Powierzchnia	cynkowana metodą zanurzeniową
Rodzaj mocowania	Połączenie gwintowane
W płaszczu z tworzywa sztucznego	brak
Wykonanie	zamknięta
Wymiar	25-30mm
Zakres mocowania D maks.	30 mm
Zakres mocowania D min.	25 mm

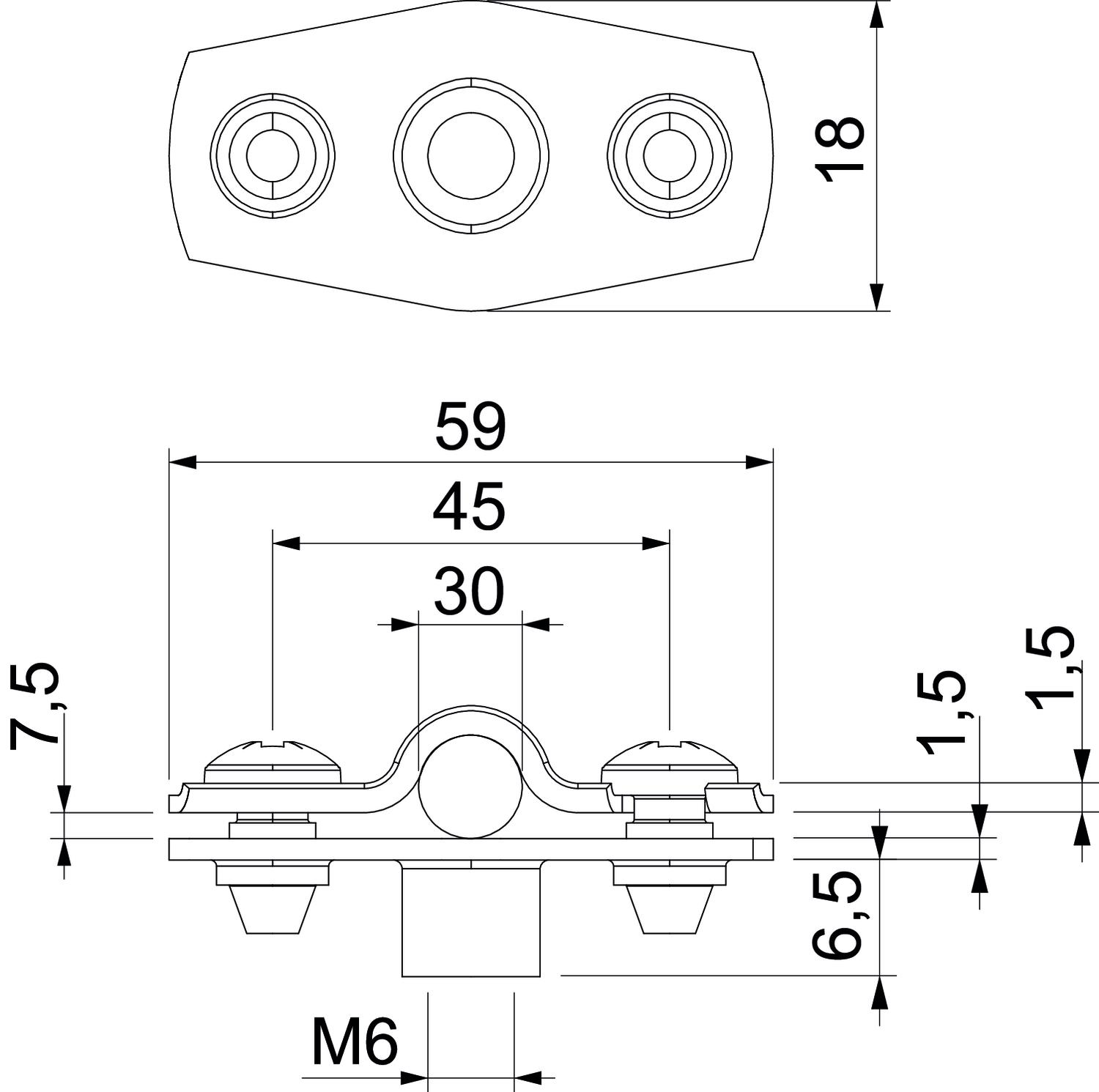

Wymiary

Wymiar A	59 mm
Wymiar b	18 mm
Wymiar B	45 mm
Wymiar D	30 mm
Wymiar d maks.	30 mm

Wymiar d min.	25 mm
Wymiar H1	6,5 mm
Wymiar t1 (mm)	1,5
Wymiar t2 (mm)	1,5
Wymiar x	7,5 mm

Wszystkie typy

Wszystkie typy

Typ	Grubość materiału	Zakres mocowania D min.	Zakres mocowania D maks.	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
ASG 732 6 FT	1,25 mm	5 mm	6 mm	Stal	cynkowana metodą zanurzeniową	1362354	Sztuka	25 Sztuka
ASG 732 7 FT	1,25 mm	6 mm	7 mm	Stal	cynkowana metodą zanurzeniową	1362356	Sztuka	25 Sztuka
ASG 732 8 FT	1,25 mm	7 mm	8 mm	Stal	cynkowana metodą zanurzeniową	1362358	Sztuka	25 Sztuka
ASG 732 10 FT	1,25 mm	8 mm	10 mm	Stal	cynkowana metodą zanurzeniową	1362360	Sztuka	25 Sztuka
ASG 732 12 FT	1,25 mm	10 mm	12 mm	Stal	cynkowana metodą zanurzeniową	1362362	Sztuka	25 Sztuka
ASG 732 14 FT	1,25 mm	12 mm	14 mm	Stal	cynkowana metodą zanurzeniową	1362364	Sztuka	25 Sztuka
ASG 732 17 FT	1,25 mm	14 mm	17 mm	Stal	cynkowana metodą zanurzeniową	1362367	Sztuka	25 Sztuka
ASG 732 20 FT	1,25 mm	17 mm	20 mm	Stal	cynkowana metodą zanurzeniową	1362369	Sztuka	25 Sztuka
ASG 732 25 FT	1,25 mm	20 mm	25 mm	Stal	cynkowana metodą zanurzeniową	1362372	Sztuka	25 Sztuka
ASG 732 30 FT	1,5 mm	25 mm	30 mm	Stal	cynkowana metodą zanurzeniową	1362374	Sztuka	20 Sztuka
ASG 732 36 FT	1,5 mm	30 mm	36 mm	Stal	cynkowana metodą zanurzeniową	1362378	Sztuka	20 Sztuka
ASG 732 44 FT	1,5 mm	36 mm	44 mm	Stal	cynkowana metodą zanurzeniową	1362382	Sztuka	20 Sztuka
ASG 732 53 FT	1,5 mm	44 mm	53 mm	Stal	cynkowana metodą zanurzeniową	1362386	Sztuka	20 Sztuka
ASG 732 63 FT	1,5 mm	53 mm	63 mm	Stal	cynkowana metodą zanurzeniową	1362389	Sztuka	20 Sztuka
