Obejma dystansowa 732 A4 1,25 | | 10 | 12 | Stal nierdzewna 1.4571 |

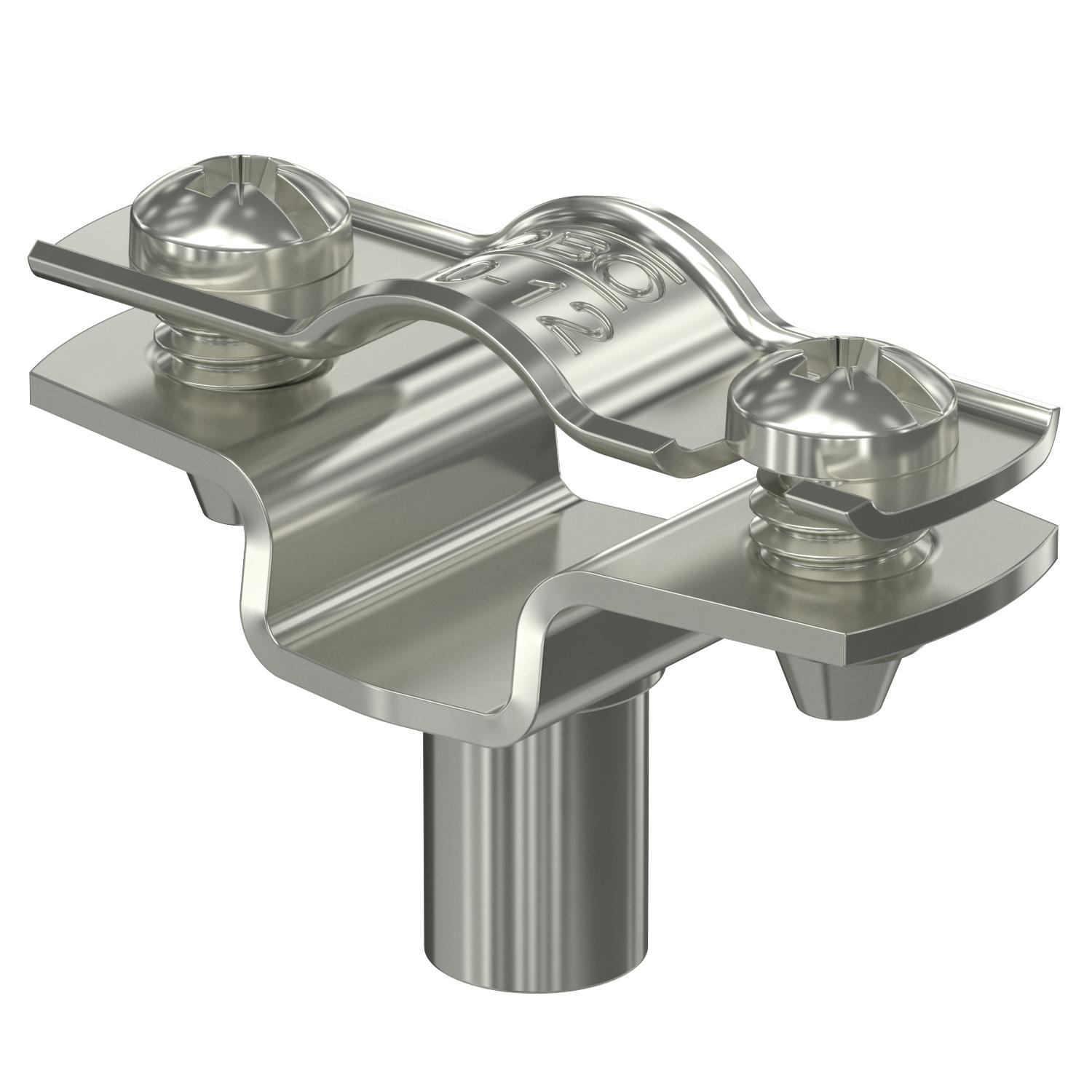

Obejma dystansowa 732 A4

Nr kat. 1362462 | EAN 4012196599776

Nr kat. / Typ

Grubość materiału

Zakres mocowania D min.

Zakres mocowania D maks.

Materiał	Stal nierdzewna 1.4571

Opis produktu

Opis produktu

Montaż za pomocą obejmy dystansowej śrubowej. Obejmy dystansowe i obejmy dystansowe śrubowe produkuje się z różnych materiałów: ze stali nierdzewnej V2A, ze stali cynkowanej galwanicznie lub ogniowo a także z aluminium. Mocowanie można wykonać za pomocą kotew wkręcanych lub kołków rozporowych i śrub Sprint.

Dopuszczenie zgodne z DIN 4102 część 12, klasa funkcji elektrycznych od E 30 do E 90.

Dane techniczne

Dane techniczne

Bezhalogenowy	tak
do średnicy	10 - 12
Grubość materiału	1,25 mm
Ilość przewodów/rur	1
Materiał	Stal nierdzewna 1.4571
Odległość od ściany	tak
odporny na działanie promieni UV	tak

Odpowiednie w strefie ochrony przeciwpożarowej	tak
Rodzaj mocowania	Połączenie gwintowane
W płaszczu z tworzywa sztucznego	brak
Wykonanie	zamknięta
Wymiar	10-12mm
Zakres mocowania D maks.	12 mm
Zakres mocowania D min.	10 mm

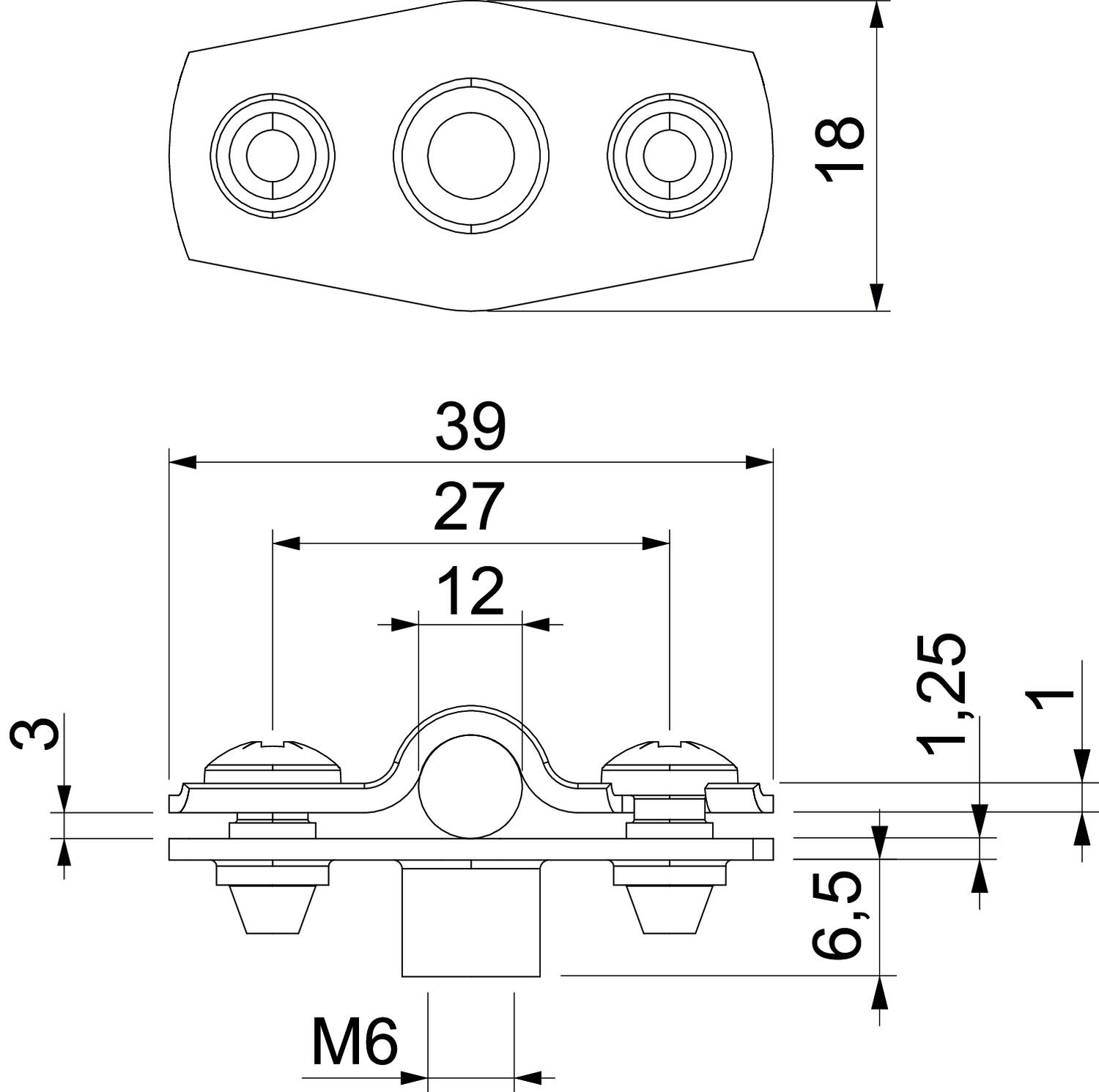

Wymiary

Wymiar A	39 mm
Wymiar b	18 mm
Wymiar B	27 mm
Wymiar D	12 mm
Wymiar d maks.	12 mm

Wymiar d min.	10 mm
Wymiar H1	12 mm
Wymiar t1 (mm)	1
Wymiar t2 (mm)	1,25
Wymiar x	3 mm

Wszystkie typy

Wszystkie typy

Typ	Grubość materiału	Zakres mocowania D min.	Zakres mocowania D maks.	Materiał	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
ASG 732 6 A4	1,25 mm	5 mm	6 mm	Stal nierdzewna 1.4571	1362454	Sztuka	25 Sztuka
ASG 732 7 A4	1,25 mm	6 mm	7 mm	Stal nierdzewna 1.4571	1362456	Sztuka	25 Sztuka
ASG 732 8 A4	1,25 mm	7 mm	8 mm	Stal nierdzewna 1.4571	1362458	Sztuka	25 Sztuka
ASG 732 10 A4	1,25 mm	8 mm	10 mm	Stal nierdzewna 1.4571	1362460	Sztuka	25 Sztuka
ASG 732 12 A4	1,25 mm	10 mm	12 mm	Stal nierdzewna 1.4571	1362462	Sztuka	25 Sztuka
ASG 732 14 A4	1,25 mm	12 mm	14 mm	Stal nierdzewna 1.4571	1362464	Sztuka	25 Sztuka
ASG 732 17 A4	1,25 mm	14 mm	17 mm	Stal nierdzewna 1.4571	1362467	Sztuka	25 Sztuka
ASG 732 20 A4	1,25 mm	17 mm	20 mm	Stal nierdzewna 1.4571	1362469	Sztuka	25 Sztuka
ASG 732 25 A4	1,25 mm	20 mm	25 mm	Stal nierdzewna 1.4571	1362472	Sztuka	25 Sztuka
ASG 732 30 A4	1,5 mm	25 mm	30 mm	Stal nierdzewna 1.4571	1362474	Sztuka	20 Sztuka
ASG 732 36 A4	1,5 mm	30 mm	36 mm	Stal nierdzewna 1.4571	1362478	Sztuka	20 Sztuka
ASG 732 44 A4	1,5 mm	36 mm	44 mm	Stal nierdzewna 1.4571	1362482	Sztuka	20 Sztuka
ASG 732 53 A4	1,5 mm	44 mm	53 mm	Stal nierdzewna 1.4571	1362486	Sztuka	20 Sztuka
ASG 732 63 A4	1,5 mm	53 mm	63 mm	Stal nierdzewna 1.4571	1362489	Sztuka	20 Sztuka
