Mufa rurowa pokryta stopem cynkowo-niklowym, z gwintem 20 | M20x1,5

morepic-1

morepic-2

Mufa rurowa pokryta stopem cynkowo-niklowym, z gwintem

Nr kat. 2046554 | EAN 4012195781929

Nr kat. / Typ

Do średnicy rury

Gwint

Opis produktu

Opis produktu

Akcesoria: Mufa łącząca z gwintem wg DIN EN 60423 do łączenia rur elektroinstalacyjnych oraz kolanek 90°.

Dane techniczne

Dane techniczne

Bezhalogenowy	brak
Do średnicy rury	20 mm
Dwuczęściowy	brak
Długość	30 mm
Gwint	M20x1,5
Materiał	Stal
Powierzchnia	cynk./niklowany
Powierzchnia polerowana	brak
Powierzchnia szczotkowana	brak
Wielkość:	20

Wykonanie	Gwint
Wymiar	M20x1,5
Wymiar d	20 mm
Wymiar D	22,5 mm
Wymiar L	30 mm
Wymiar m (mm)	M20
Wymiar t	2 mm
Z otworem rewizyjnym i pokrywą	brak
Zakres temperatur maks.	400 °C
Zakres temperatur min.	-45 °C

Wszystkie typy

Wszystkie typy

Typ	Do średnicy rury	Gwint	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SVM20W DN	20 mm	M20x1,5	2046554	Sztuka	50 Sztuka
SVM25W DN	25 mm	M25x1,5	2046556	Sztuka	50 Sztuka
SVM32W DN	32 mm	M32x1,5	2046557	Sztuka	50 Sztuka
SVM40W DN	40 mm	M40x1,5	2046558	Sztuka	25 Sztuka
SVM50W DN	50 mm	M50x1,5	2046559	Sztuka	10 Sztuka

Do pobrania

Karta danych technicznych SVM20W DN / 2046554 , 0.22MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

Deklaracja zgodności UE Deklaracja zgodności UE ,

Do pobrania

Deklaracja zgodności UE Deklaracja zgodności UE ,

Do pobrania

Brytyjska Deklaracja Zgodności SVM20W DN / 2046554 , 0.10MB , pdf

Do pobrania

REACH Deklaracja zgodności SVM20W DN / 2046554 , 0.12MB , pdf

Do pobrania

RoHS Deklaracja zgodności SVM20W DN / 2046554 , 0.12MB , pdf

Do pobrania

Certyfikat (pozwolenie na używanie znaku) Dopuszczenie VDE dla rur elektroinstalacyjnych, sztywnych SM..W SW, SM..W G, SM..W FT , 0.17MB , pdf

Do pobrania

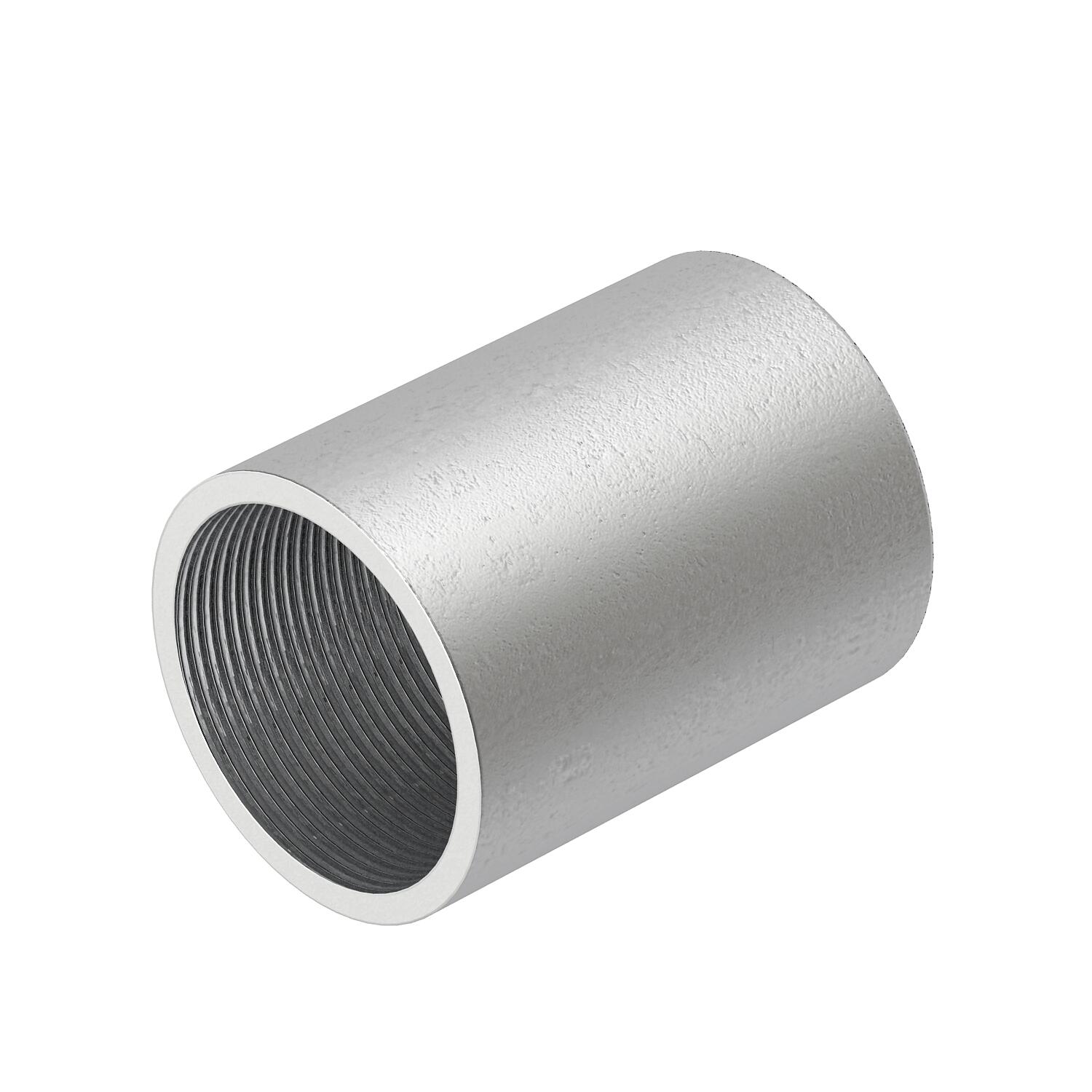

Rysunek produktu SVM20W DN / 2046554, 119.37 kB, jpg

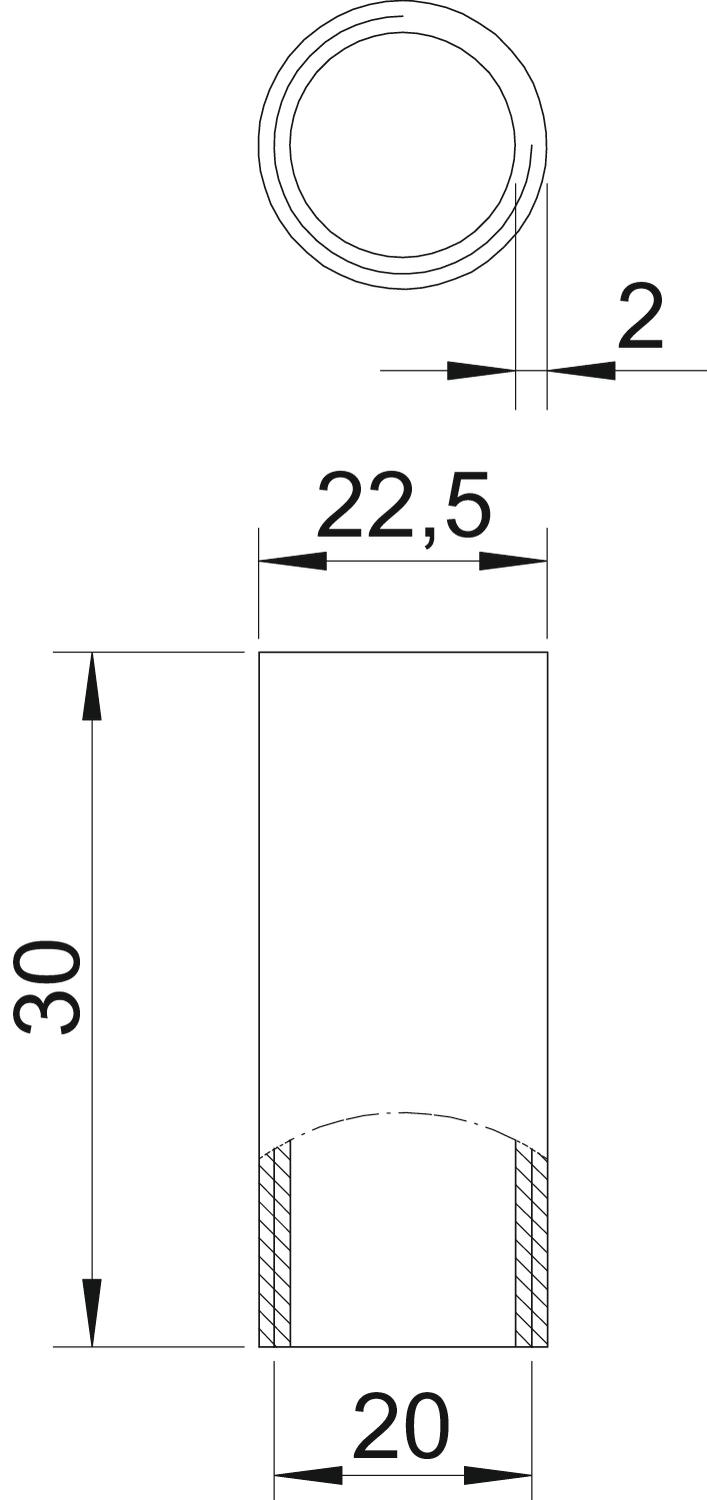

Rysunek wymiarowy SVM20W DN / 2046554, 44.16 kB, jpg

SVM20W DN / 2046554
