Moduł ochrony przeciwprzepięciowej ÜSM-10-230l2P-0 1+N/PE | 255 | IP 20

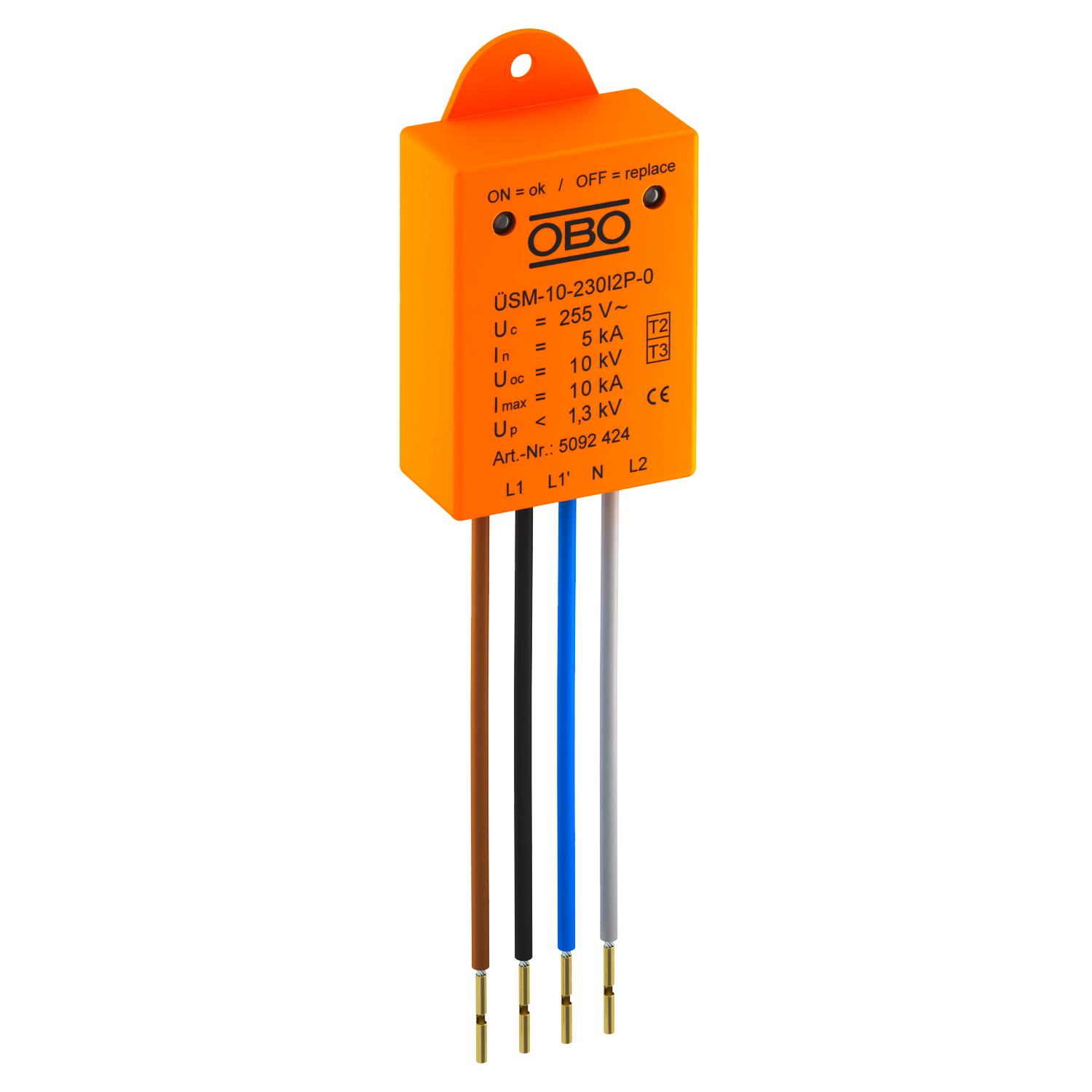

Moduł ochrony przeciwprzepięciowej ÜSM-10-230l2P-0

Nr kat. 5092424 | EAN 4012196426751

Nr kat. / Typ	5092424 / ÜSM-10-230I2P-0

Liczba biegunów	1+N/PE

najwyższe napięcie ciągłe AC	255 V

Stopień ochrony	IP 20

Opis produktu

Opis produktu

Ogranicznik przepięć Typu 2+3 wg DIN EN 61643-11 do sieci 230/400 V.

Przeznaczony do ochrony urządzeń elektronicznych takich jak sterowniki LED.

• do lamp 2 fazowych (redukcja mocy)

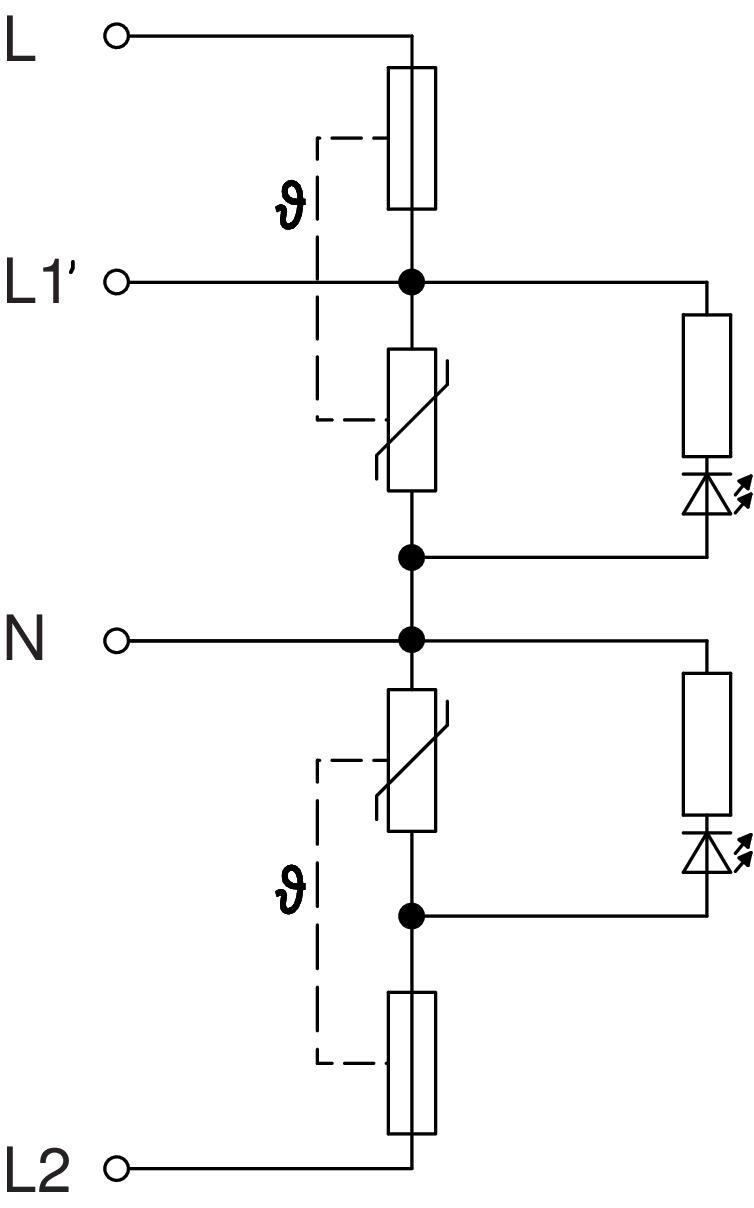

• z sygnalizacją optyczną oraz funkcją odłączenia obwodu zasilania w przypadku awarii ogranicznika
• Mały rozmiar do montażu w skrzynce przyłączeniowej masztu lub w oprawie
• Obwód ochronny o maksymalnej wydajności rozładowania 10kA
• Redukcja przepięć poniżej 1300V (poziom ochrony)
• Do opraw z izolacją wzmocnioną (klasa izolacji II) bez połączenia PE

Zastosowanie: W puszkach przyłączeniowych, oprawach, kanałach kablowych i systemach podpodłogowych
Do ochrony przed przepięciami urządzeń elektronicznych, np. diody LED

Dane techniczne

Dane techniczne

Czas zadziałania	<25 ns

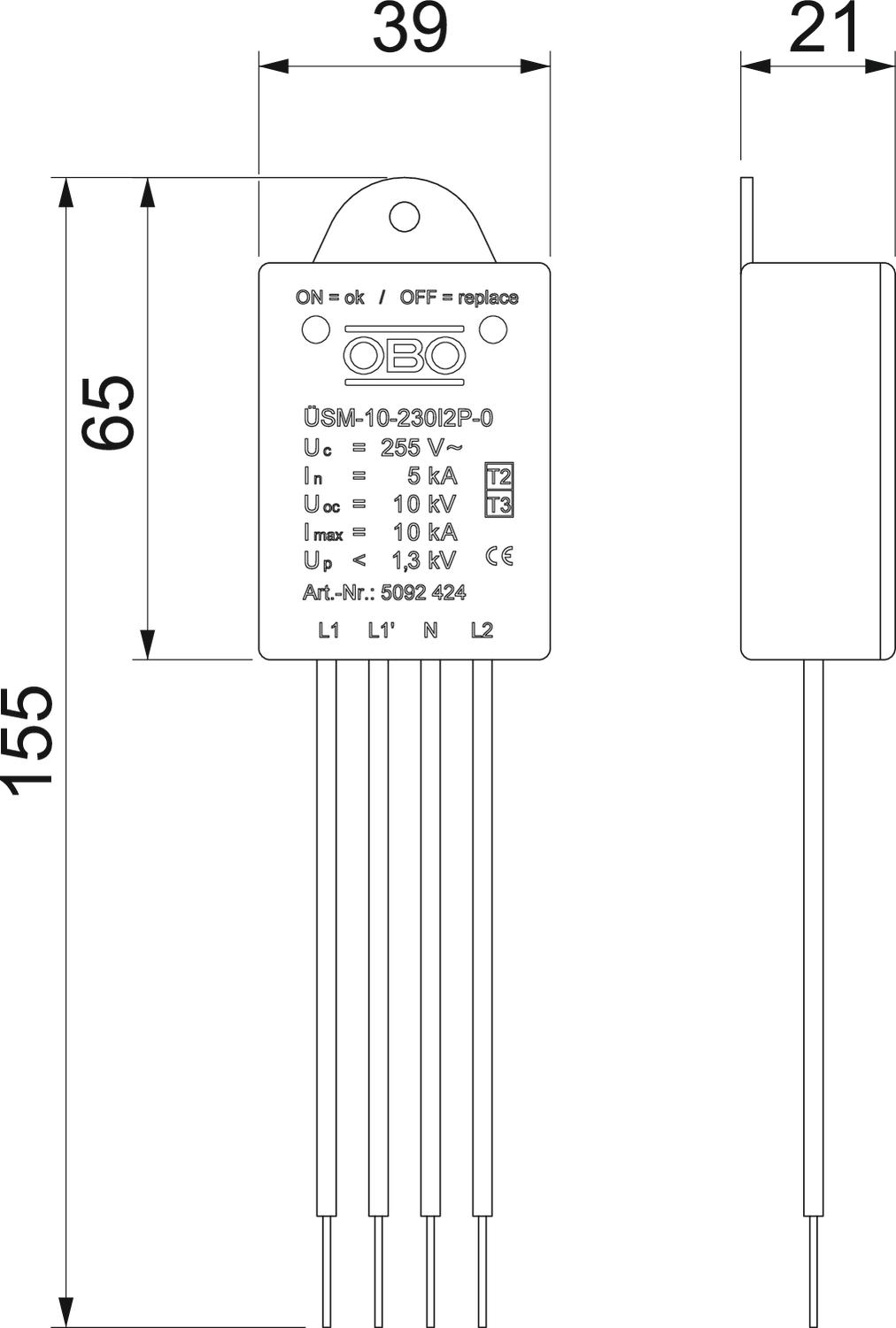

Długość	155 mm
Długość kabla przyłączeniowego	0,09 m
Klasa testu Typ 2	tak
Klasa testu Typ 3	tak
Liczba biegunów	1+N/PE
LPZ	1→2
Maks. zabezpieczenie nadprądowe po stronie sieci	16
Maksymalne zabezpieczenie	16 A
Maksymalny prąd wyładowczy (8/20 μs [N-PE]	10 kA
Maksymalny prąd wyładowczy (8/20 μs)	10 kA
Maksymalny prąd wyładowczy (8/20 μs) [L-N]	10 kA
najwyższe napięcie ciągłe AC	255 V
Najwyższe napięcie trwałej pracy (L-N)	255 V
Najwyższe napięcie trwałej pracy (N-PE)	255 V
Napięcie znamionowe AC (50 / 60 Hz)	230 V

Napięciowy poziom ochrony [L-N]	≤1300
OBO_znamionowy prąd obciążenia (zacisk wejściowy/wyjściowy)	16 A
SPD zgodnie z EN 61643-11	Typ 2+3
SPD zgodnie z IEC 61643-1	klasa II+III
Sposób montażu	inne
Stopień ochrony	IP 20
Sygnalizacja	optyczna
Szerokość	40 mm
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wykonanie	2-biegunowy bez NPE dla II klasy izolacji
Wymiar	230V
Wysokość	21 mm
Znamionowy prąd wyładowczy (8/20 µs)	5 kA
Znamionowy prąd wyładowczy (8/20µs) [L-N]	5 kA
Znamionowy prąd wyładowczy (8/20µs) [N-PE]	5 kA
