Łuk regulowany 60 A4 100 | Stal nierdzewna 1.4571 | pusty, po obróbce | stal szlachetna
morepic-1 morepic-2

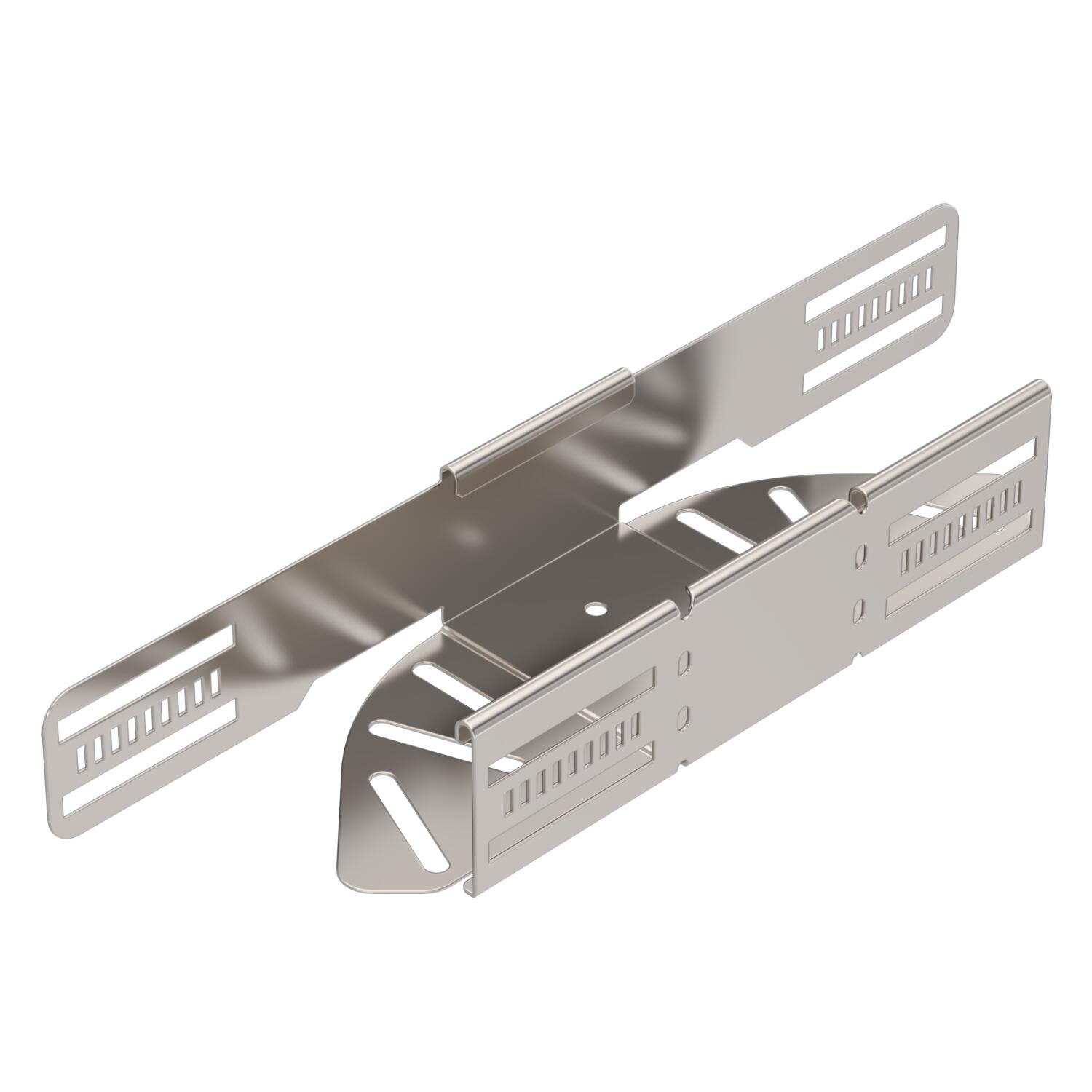

Łuk regulowany 60 A4

Nr kat. 6037170 | EAN 4012197341404

Stal nierdzewna 1.4571
pusty, po obróbce
stal szlachetna
Opis produktu
Opis produktu
Łuk regulowany do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 60 mm. Regulowany kąt od 0 do 90°. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Może być stosowany wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Dane techniczne

Grubość blachy 1 mm
Grubość boku 1,25 mm
Grubość materiału, dna 1 mm
Kolor stal szlachetna
Materiał Stal nierdzewna 1.4571
Model Uchwyt przegubowy_kompletny
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Rodzaj złącza kablowego systemu nośnego przykręcane
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Wersja połączenia zintegrowany łącznik
Wygięcie (kąt) przestawiana
Wykonanie szerokorozpiętościowe brak

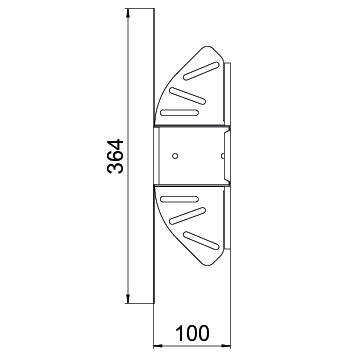

Wymiar 60x100
Wymiar B 100 mm
Wymiar L 364 mm
Wysokość 60 mm
Z pokrywą brak
Zakres temperatur maks. 120 °C
Zakres temperatur min. -20 °C
Zalecana liczba śrub 10 St.
Zmiana kierunku poziomy
Wszystkie typy

Wszystkie typy

Typ Szerokość Materiał Powierzchnia Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
RB W 610 A4 100 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037170
1 Sztuka
RB W 620 A4 200 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037174
1 Sztuka
RB W 630 A4 300 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037176
1 Sztuka
RB W 640 A4 400 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037178
1 Sztuka
RB W 650 A4 500 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037180
1 Sztuka
RB W 660 A4 600 mm Stal nierdzewna 1.4571 pusty, po obróbce stal szlachetna 6037182
1 Sztuka
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

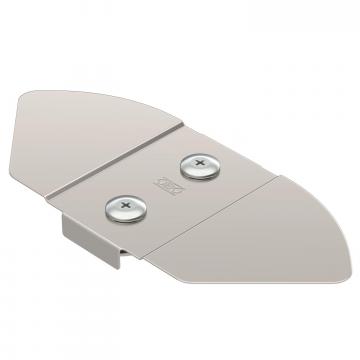

Pokrywa łuku regulowanego A4 Pokrywa łuku regulowanego A4 RBD W 100 A4 6037572
1 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi A4 Śruba grzybkowa z nakrętką kombi A4 FRSB 6x12 A4 6406142
100 Sztuka
