Łuk regulowany 110 FT
Nr kat. 6037332 | EAN 4012197342135
- Opis produktu
-

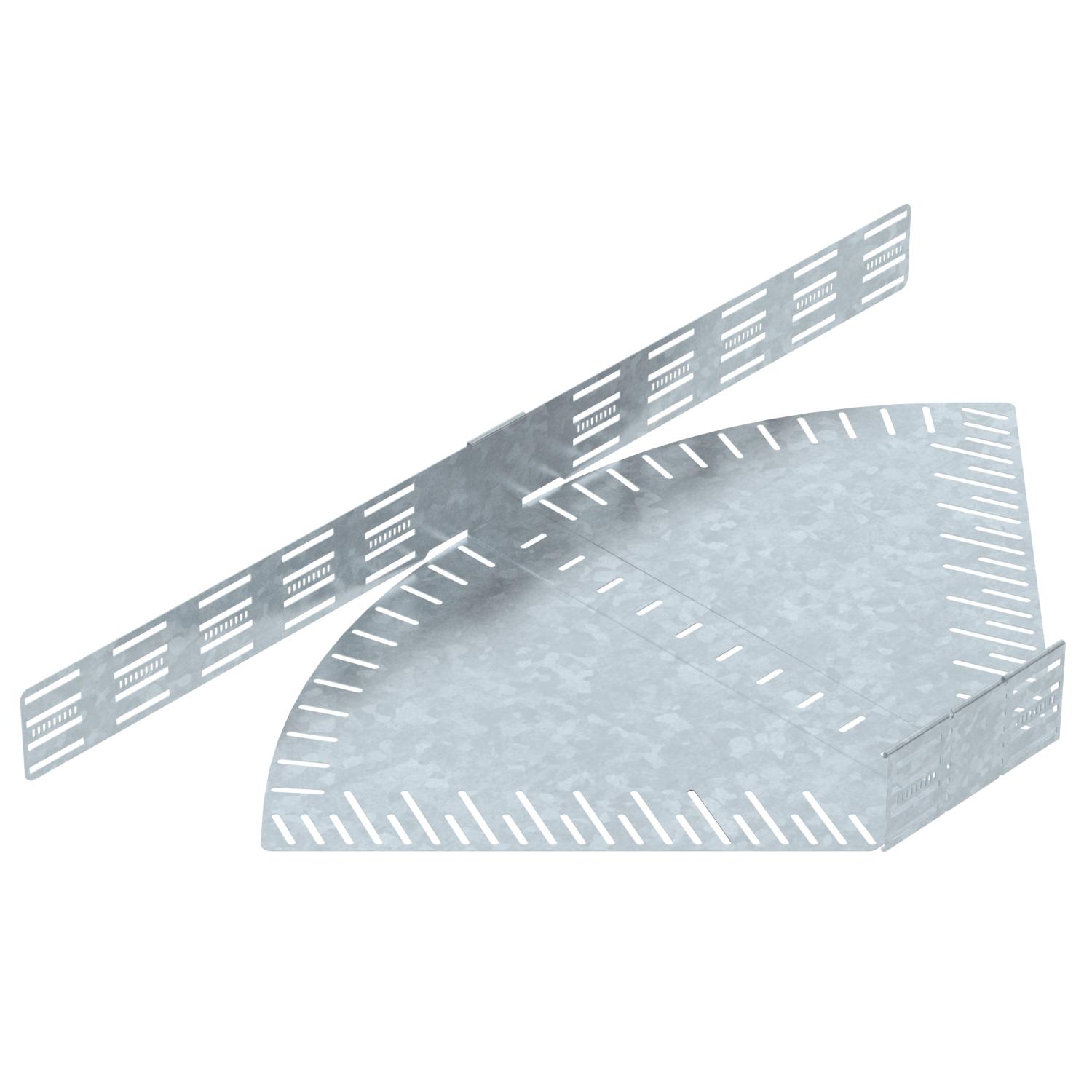

Opis produktuŁuk regulowany do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 110 mm. Regulowany kąt od 0 do 90°. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Może być stosowany wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

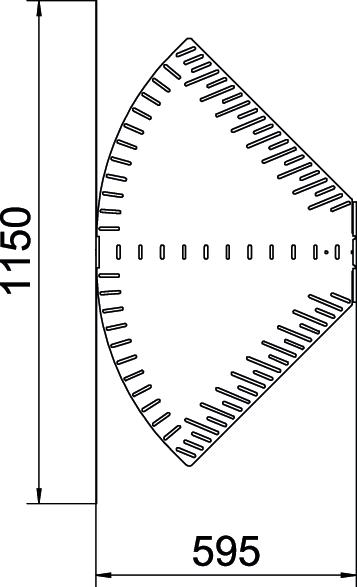

Grubość blachy 1,25 mm Grubość boku 1,25 mm Grubość materiału, dna 1,25 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 600 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) przestawiana Wykonanie szerokorozpiętościowe brak Wymiar 110x600 Wymiar B 600 mm Wymiar L 1150 mm Wymiar R 50 mm Wysokość 110 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 24 St. Zmiana kierunku poziomy - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku regulowanego DD
RBD W 600 DD 6037552 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
