Łuk regulowany 110 FT
Nr kat. 6037320 | EAN 4012197342159
- Opis produktu
-

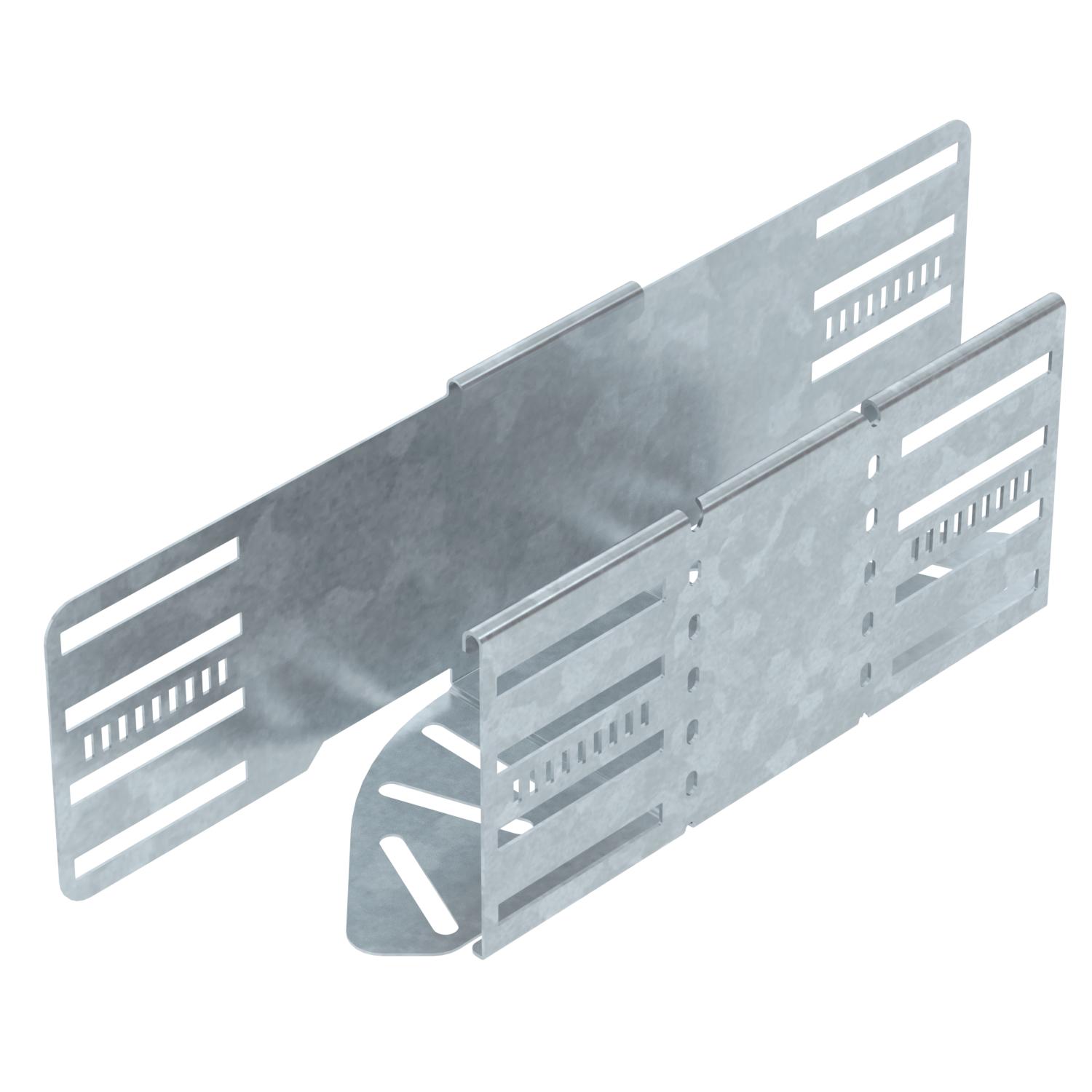

Opis produktuŁuk regulowany do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 110 mm. Regulowany kąt od 0 do 90°. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Może być stosowany wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

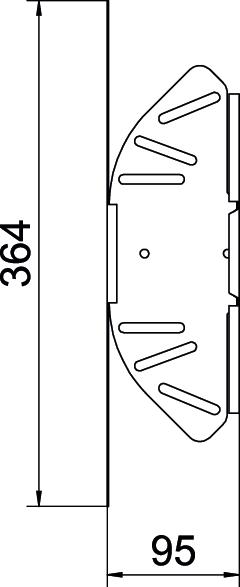

Grubość blachy 1 mm Grubość boku 1,25 mm Grubość materiału, dna 1 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 100 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) przestawiana Wykonanie szerokorozpiętościowe brak Wymiar 110x100 Wymiar B 100 mm Wymiar L 364 mm Wymiar R 50 mm Wysokość 110 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 18 St. Zmiana kierunku poziomy - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku regulowanego DD
RBD W 100 DD 6037540 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2
DOP A2 6035998 10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RB W 110 FT / 6037320 , 0.20MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB W 110 FT / 6037320 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB W 110 FT / 6037320 , 0.09MB , pdfREACH Deklaracja zgodności RB W 110 FT / 6037320 , 0.12MB , pdfRoHS Deklaracja zgodności RB W 110 FT / 6037320 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
