Łuk 90° 85 FT 100 | Stal | cynkowana metodą zanurzeniową | cyjan
morepic-1 morepic-2

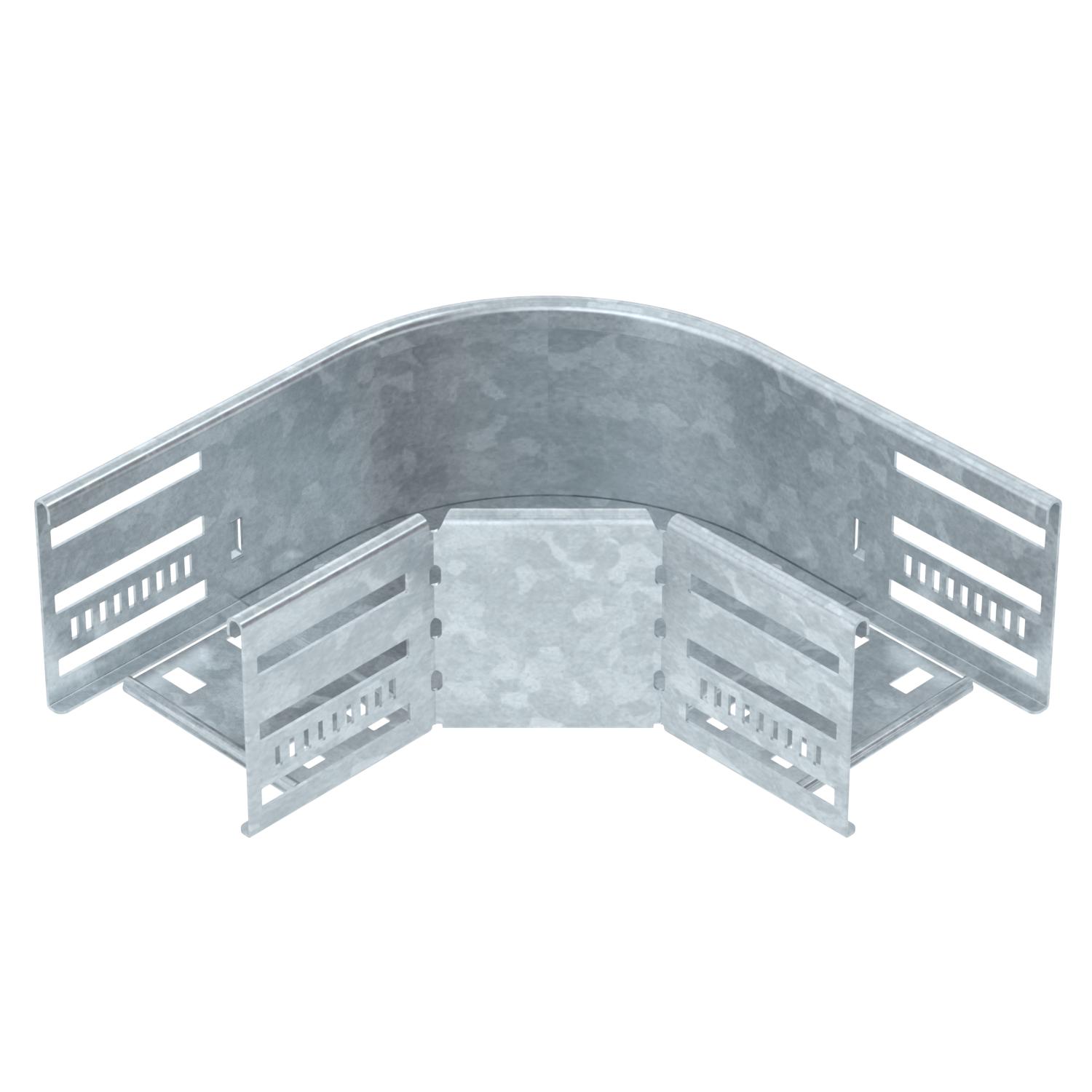

Łuk 90° 85 FT

Nr kat. 6036712 | EAN 4012197344641

Stal
cynkowana metodą zanurzeniową
cyjan
Opis produktu
Opis produktu
Łuk 90° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 85 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Dane techniczne

Grubość blachy 0,8 mm
Grubość boku 1,25 mm
Grubość materiału, dna 0,8 mm
Kolor cyjan
Materiał Stal
Model Łuk sztywny
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Wersja połączenia zintegrowany łącznik
Wygięcie (kąt) 90°
Wykonanie szerokorozpiętościowe brak

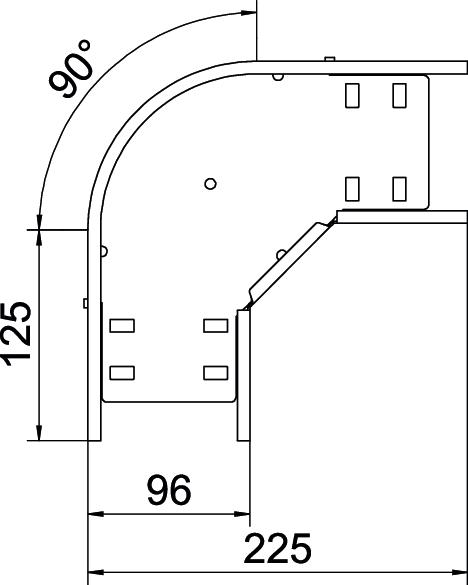

Wymiar 85x100
Wymiar B 100 mm
Wymiar R 50 mm
Wysokość 85 mm
Z pokrywą brak
Zakres temperatur maks. 120 °C
Zakres temperatur min. -20 °C
Zalecana liczba śrub 14 St.
Zmiana kierunku poziomy
Wszystkie typy

Wszystkie typy

Typ Szerokość Materiał Powierzchnia Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
RB 90 810 FT 100 mm Stal cynkowana metodą zanurzeniową cyjan 6036712
1 Sztuka
RB 90 820 FT 200 mm Stal cynkowana metodą zanurzeniową cyjan 6036714
1 Sztuka
RB 90 830 FT 300 mm Stal cynkowana metodą zanurzeniową cyjan 6036716
1 Sztuka
RB 90 840 FT 400 mm Stal cynkowana metodą zanurzeniową cyjan 6036718
1 Sztuka
RB 90 850 FT 500 mm Stal cynkowana metodą zanurzeniową cyjan 6036720
1 Sztuka
RB 90 860 FT 600 mm Stal cynkowana metodą zanurzeniową cyjan 6036722
1 Sztuka
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku 90° DD Pokrywa łuku 90° DD RBD 90 100 DD 6036950
1 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2 Zespół mocowania podwójnego zacisku A2 DOP A2 6035998
10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
