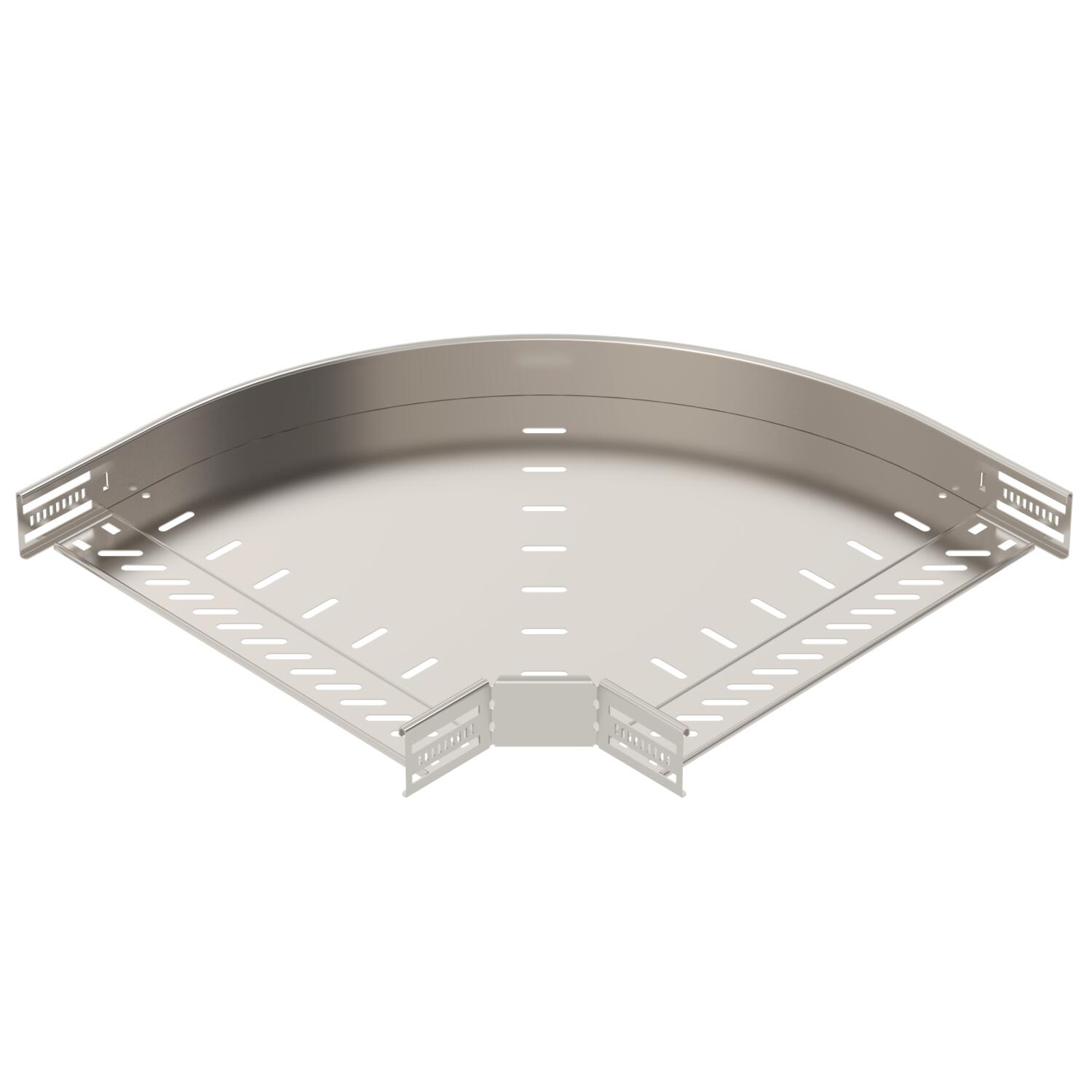

Łuk 90° 60 A4
Nr kat. 6036658 | EAN 4012197343897
- Opis produktu
-
Opis produktuŁuk 90° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 60 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

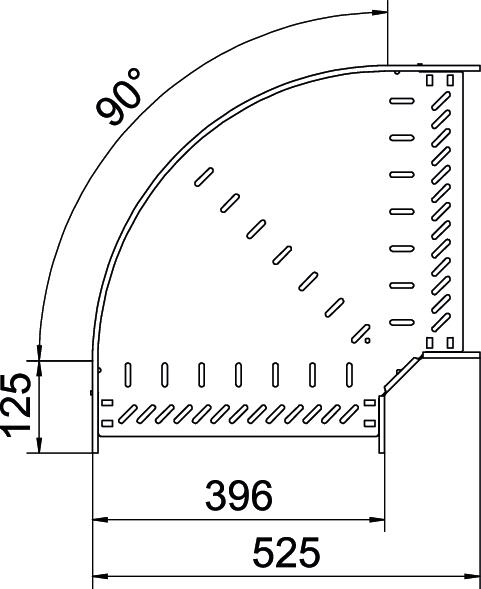

Grubość blachy 1 mm Grubość boku 1,25 mm Grubość materiału, dna 1 mm Kolor stal szlachetna Materiał Stal nierdzewna 1.4571 Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji tak Powierzchnia pusty, po obróbce Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 400 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) 90° Wykonanie szerokorozpiętościowe brak Wymiar 60x400 Wymiar B 400 mm Wymiar R 50 mm Wysokość 60 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 14 St. Zmiana kierunku poziomy - Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

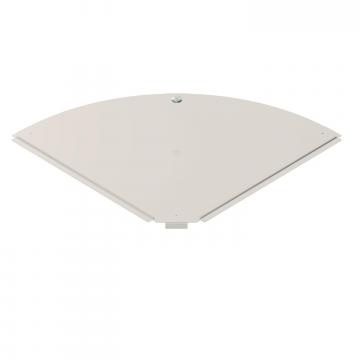

Pokrywa łuku 90° A4
RBD 90 400 A4 6036994 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba grzybkowa z nakrętką kombi A4
FRSB 6x12 A4 6406142 100 Sztuka - Do pobrania
-
Karta danych technicznych RB 90 640 A4 / 6036658 , 0.23MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB 90 640 A4 / 6036658 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB 90 640 A4 / 6036658 , 0.09MB , pdfREACH Deklaracja zgodności RB 90 640 A4 / 6036658 , 0.12MB , pdfRoHS Deklaracja zgodności RB 90 640 A4 / 6036658 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
