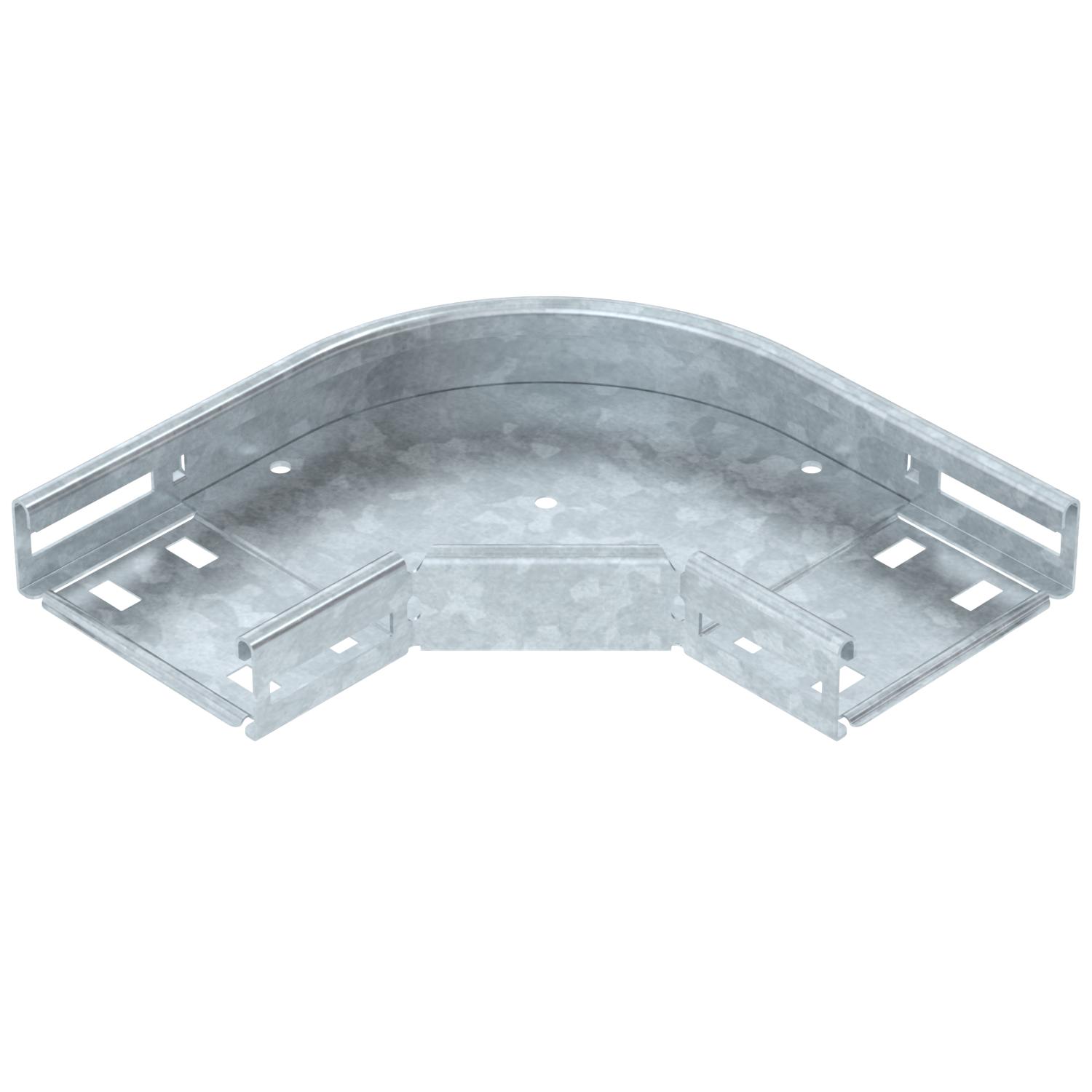

Łuk 90° 35 FT
Nr kat. 6036510 | EAN 4012197344344
- Opis produktu
-
Opis produktuŁuk 90° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 60 mm. Montaż bezśrubowy za dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne
Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 100 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) 90° Wykonanie szerokorozpiętościowe brak Wymiar 35x100 Wymiar B 100 mm Wysokość 35 mm Z pokrywą brak Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 6 St. Zmiana kierunku poziomy - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

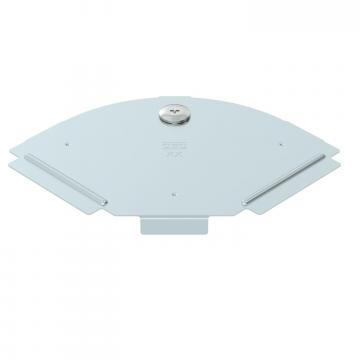

Pokrywa łuku 90° DD
RBD 90 100 DD 6036950 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RB 90 310 FT / 6036510 , 0.24MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB 90 310 FT / 6036510 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB 90 310 FT / 6036510 , 0.09MB , pdfREACH Deklaracja zgodności RB 90 310 FT / 6036510 , 0.12MB , pdfRoHS Deklaracja zgodności RB 90 310 FT / 6036510 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
