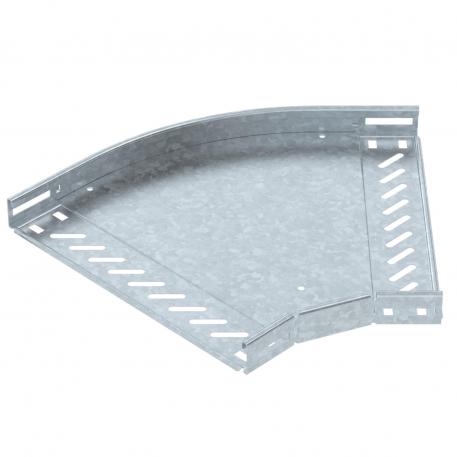

Łuk 45° 35 FT
Nr kat. 6036014 | EAN 4012197345792
- Opis produktu
-
Opis produktuŁuk 45° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych korytek kablowych, wysokość boku 35 mm. Montaż bezśrubowy za dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

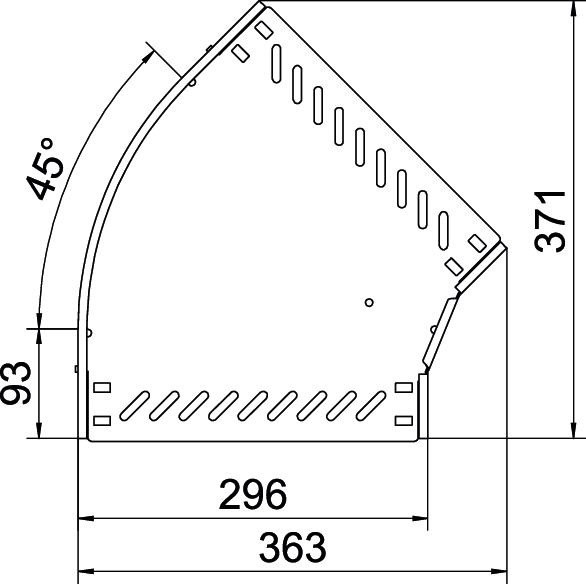

Grubość blachy 0,8 mm Grubość boku 1,25 mm Grubość materiału, dna 0,8 mm Kolor cyjan Materiał Stal Model Łuk sztywny Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Rodzaj złącza kablowego systemu nośnego przykręcane Rysunek otworów NATO brak Stal nierdzewna, wytrawiana brak Szerokość 300 mm Wersja połączenia zintegrowany łącznik Wygięcie (kąt) 45° Wykonanie szerokorozpiętościowe brak Wymiar 35x300 Wymiar B 300 mm Wysokość 35 mm Zakres temperatur maks. 120 °C Zakres temperatur min. -20 °C Zalecana liczba śrub 10 St. Zmiana kierunku poziomy - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku 45° DD
RBD 45 300 DD 6036456 1 Sztuka Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Śruba z łbem kratownicowym z nakrętką kombinowaną F
FRSB 6x12 F 6406122 100 Sztuka - Do pobrania
-
Karta danych technicznych RB 45 330 FT / 6036014 , 0.20MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE RB 45 330 FT / 6036014 , 0.13MB , pdfBrytyjska Deklaracja Zgodności RB 45 330 FT / 6036014 , 0.09MB , pdfREACH Deklaracja zgodności RB 45 330 FT / 6036014 , 0.12MB , pdfRoHS Deklaracja zgodności RB 45 330 FT / 6036014 , 0.13MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
