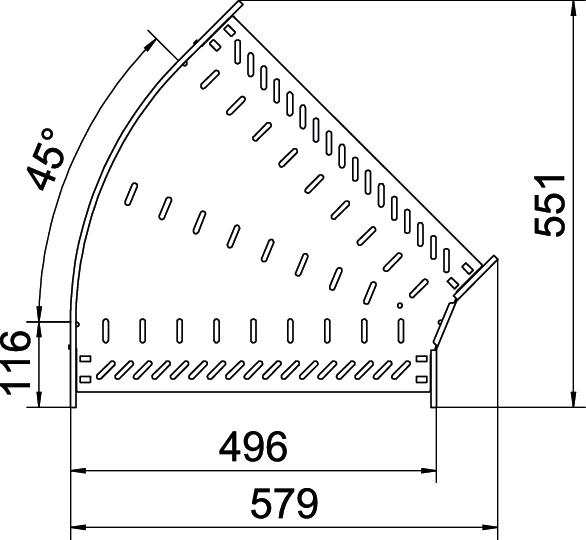

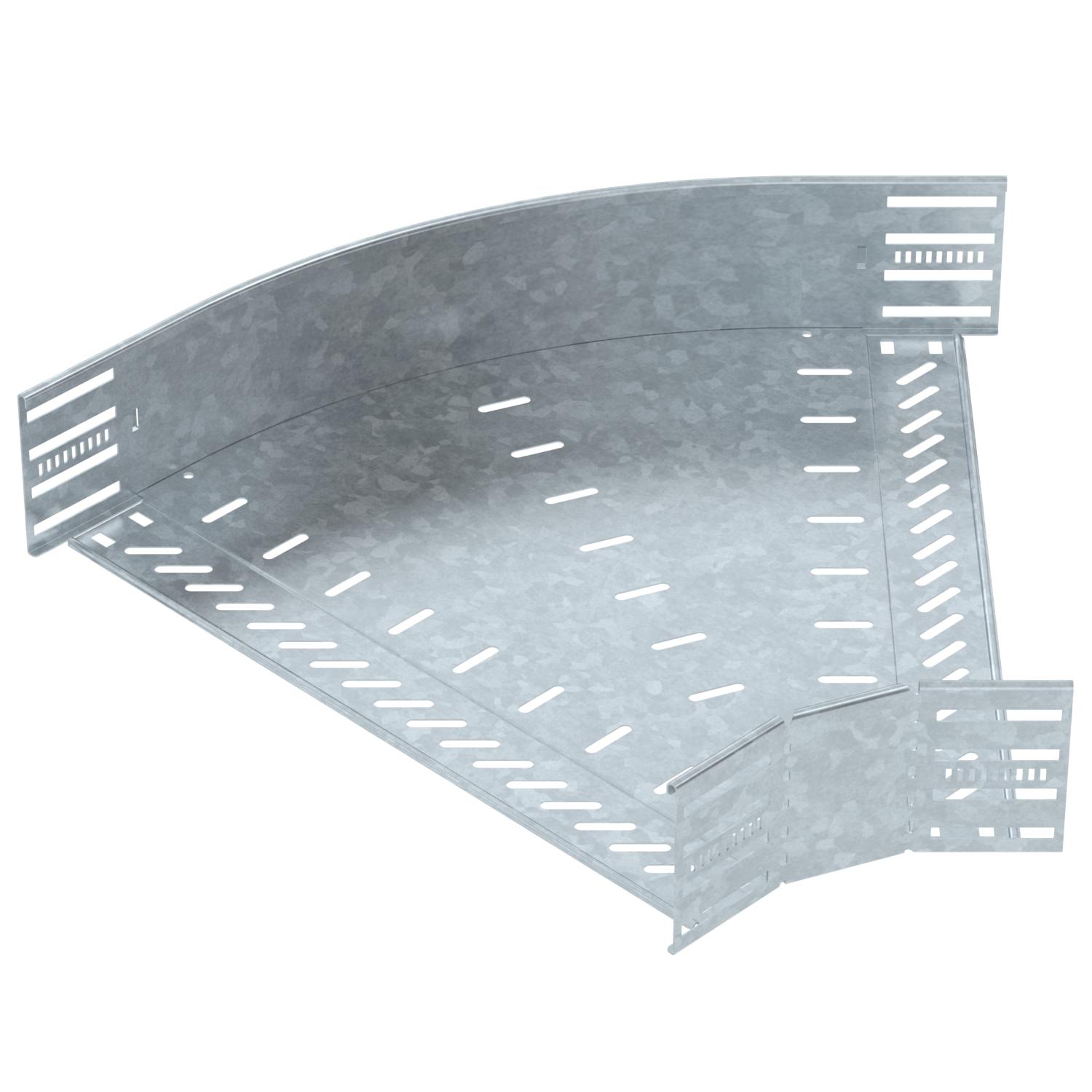

Łuk 45° 110 FT

Nr kat. 6036338 | EAN 4012197346331

Stal
cynkowana metodą zanurzeniową
cyjan
Opis produktu
Opis produktu
Łuk 45° do tworzenia odgałęzień poziomych, kształtka do zatrzaskowych i przykręcanych koryt kablowych, wysokość boku 85 mm. Montaż bezśrubowy za pomocą dwóch zacisków lub śrubowy za pomocą śrub z łbem grzybkowym FRS i nakrętek M6. Możliwość używania wewnątrz i na zewnątrz. Elementy mocujące należy zamawiać osobno.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Dane techniczne

Grubość blachy 1 mm
Grubość boku 1,25 mm
Grubość materiału, dna 1 mm
Kolor cyjan
Materiał Stal
Model Łuk sztywny
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Rodzaj złącza kablowego systemu nośnego wersja przykręcana/zaciskana
Rysunek otworów NATO brak
Stal nierdzewna, wytrawiana brak
Szerokość 500 mm
Wersja połączenia zintegrowany łącznik
Wygięcie (kąt) 45°
Wykonanie szerokorozpiętościowe brak
Wymiar 110x500
Wymiar B 500 mm
Wysokość 110 mm
Z pokrywą brak
Zakres temperatur maks. 120 °C
Zakres temperatur min. -20 °C
Zalecana liczba śrub 24 St.
Zmiana kierunku poziomy
Wszystkie typy

Wszystkie typy

Typ Szerokość Materiał Powierzchnia Kolor Nr kat. Ilość Najmniejsza sprzedawana ilość
RB 45 110 FT 100 mm Stal cynkowana metodą zanurzeniową cyjan 6036330
1 Sztuka
RB 45 120 FT 200 mm Stal cynkowana metodą zanurzeniową cyjan 6036332
1 Sztuka
RB 45 130 FT 300 mm Stal cynkowana metodą zanurzeniową cyjan 6036334
1 Sztuka
RB 45 140 FT 400 mm Stal cynkowana metodą zanurzeniową cyjan 6036336
1 Sztuka
RB 45 150 FT 500 mm Stal cynkowana metodą zanurzeniową cyjan 6036338
1 Sztuka
RB 45 160 FT 600 mm Stal cynkowana metodą zanurzeniową cyjan 6036340
1 Sztuka
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa łuku 45° DD Pokrywa łuku 45° DD RBD 45 500 DD 6036460
1 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zespół mocowania podwójnego zacisku A2 Zespół mocowania podwójnego zacisku A2 DOP A2 6035998
10 Sztuka
Śruba z łbem kratownicowym z nakrętką kombinowaną F Śruba z łbem kratownicowym z nakrętką kombinowaną F FRSB 6x12 F 6406122
100 Sztuka
