Linka miedziana cynowana 10,5 | 30 | 70 | cynowany

morepic-1

morepic-2

Linka miedziana cynowana

Nr kat. 5021656 | EAN 4012195938668

Nr kat. / Typ

Wymiar D

Krążek znormalizowany (ok. kg)

Przekrój

Powierzchnia

Opis produktu

Opis produktu

• Może być używany jako przewód uziemiający zgodnie z DIN EN 62561-2 (VDE 0185-561-2)
• Spełnia wymagania VDE 0185-305 (IEC 62305)
• Nadaje się do uziemiania systemów wysokiego napięcia > 1kV zgodnie z DIN VDE 0101-2
• Typ S 11-CU Sn: wersja ocynowana

Dane techniczne

Dane techniczne

Ilość pojedynczych drutów	19
Krążek znormalizowany (ok. kg)	30
Krążek znormalizowany (ok. m)	50
Kurtka materiałowa	bez
Materiał	miedź
Powierzchnia	cynowany

Przekrój	70 mm²
Średnica	10,5 mm
Średnica pojedynczych przewodów	2,1 mm
Wymiar	19x2,1mm
Wymiar D	10,5 mm
Zastosowanie ochrony odgromowej	brak

Wszystkie typy

Wszystkie typy

Typ	Wymiar D	Krążek znormalizowany (ok. kg)	Przekrój	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
S 9-CU	9 mm	45	50 mm²	-	5021652	m	100 m
S 11-CU	10,5 mm	30	70 mm²	-	5021654	m	50 m
S-11-CU SN	10,5 mm	30	70 mm²	cynowany	5021656	m	50 m

Do pobrania

Karta danych technicznych S-11-CU SN / 5021656 , 0.22MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Przewodnik Przewodnik po systemach uziemień , 2.10MB , pdf

Katalog Uziemienie i wyrównanie potencjałów , 16.24MB , pdf

Pomoc przy doborze Pomoc przy wyborze elementów uziomu fundamentowego i otokowego według DIN 18014 , 0.18MB , pdf

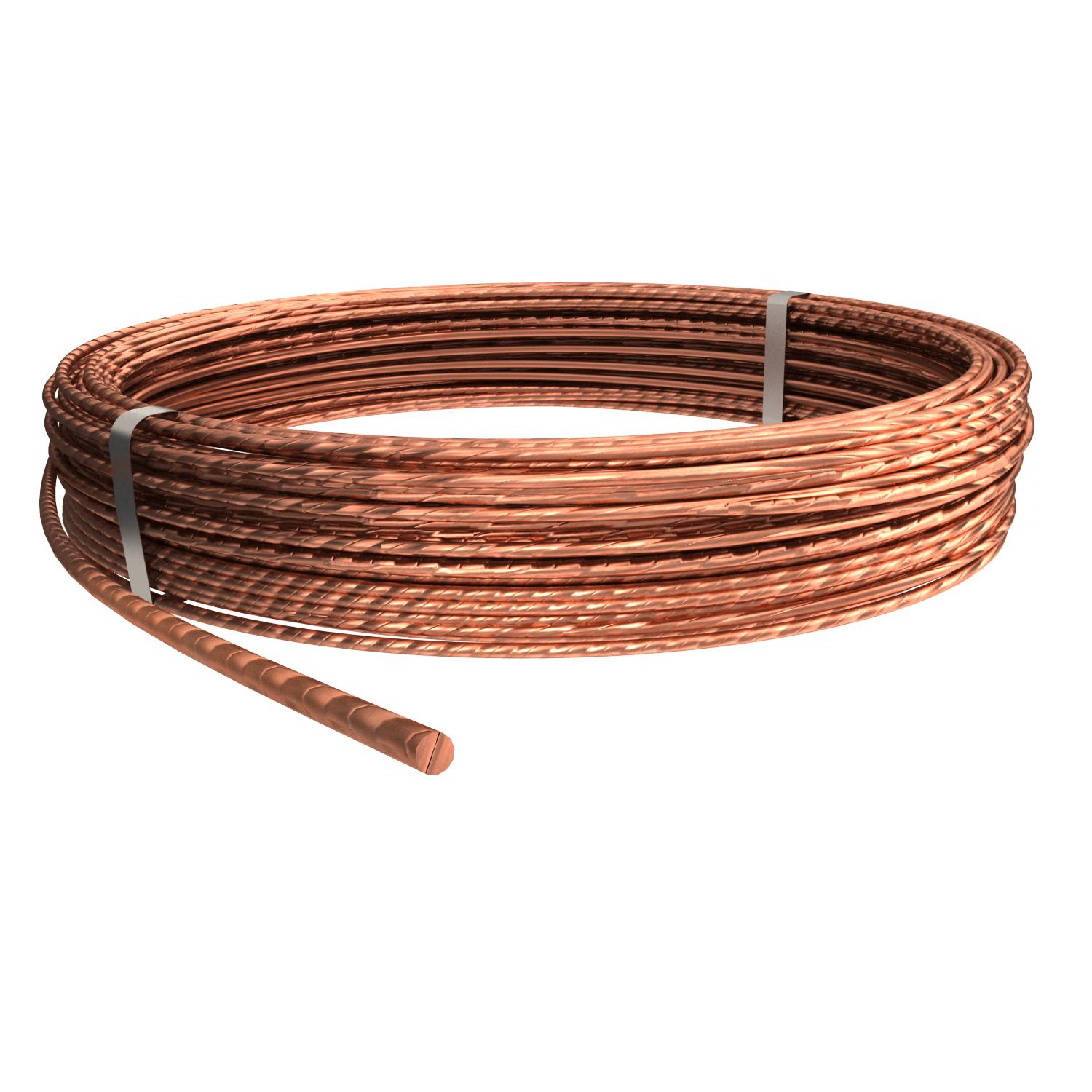

Rysunek produktu S-11-CU SN / 5021656, 159.43 kB, jpg

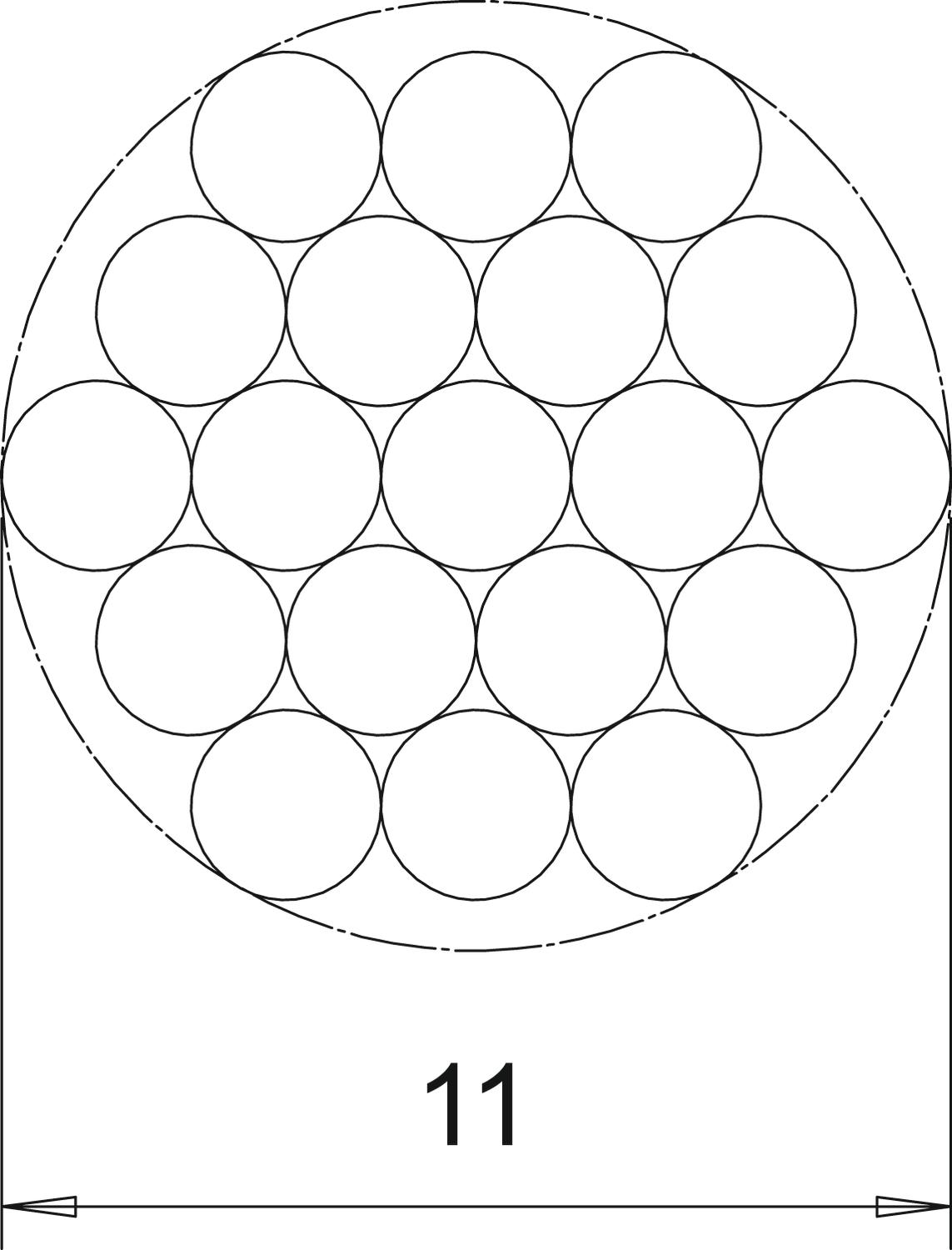

Rysunek wymiarowy S-11-CU SN / 5021656, 92.61 kB, jpg
