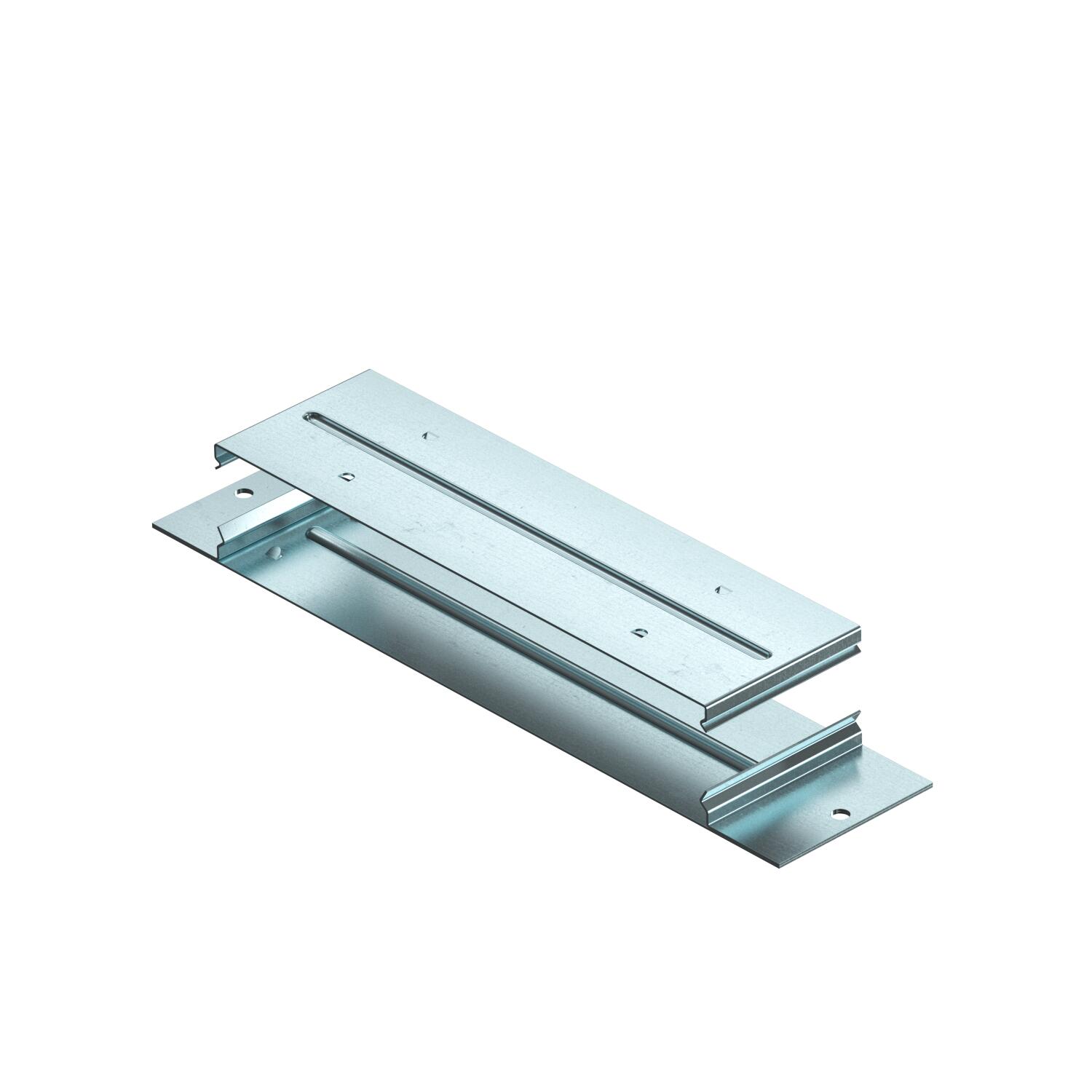

Łącznik kanału, przewodzący, do EÜK-2

Nr kat. 7400988 | EAN 4012197349837

Nr kat. / Typ

Szerokość	75 mm

Wysokość kanału min.	28 mm

Wysokość kanału maks.

Szerokość kanału min.

Opis produktu

Opis produktu

Łącznik kanału do montażu kanałów instalacyjnych podpodłogowych pokrytych wylewką. Łącznik zatrzaskuje się w bocznych ściankach kanału.

Dane techniczne

Wymiary

Długość	263 mm
Materiał	Stal
Możliwość montażu uszczelki	brak
Odpowiednie do szczeliny dylatacyjnej	tak
Pokrywa zdejmowana	tak
Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Szerokość	75 mm

Szerokość kanału min.	190 mm
Wykonanie	Zacisk
Wymiar	263x75x28,2
Wymiar a	190 mm
Wysokość kanału maks.	48 mm
Wysokość kanału min.	28 mm
Z wyrównaniem potencjałów	tak

Wszystkie typy

Wszystkie typy

Typ	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Szerokość kanału min.	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
VL 190-2	75 mm	28 mm	48 mm	190 mm	7400988	Sztuka	1 Sztuka
VL 250-2	75 mm	28 mm	58 mm	250 mm	7400992	Sztuka	1 Sztuka
VL 350-2	75 mm	28 mm	58 mm	350 mm	7400996	Sztuka	1 Sztuka

Do pobrania

Karta danych technicznych VL 190-2 / 7400988 , 0.20MB , pdf

Deklaracja zgodności UE VL 190-2 / 7400988 , 0.13MB , pdf

Deklaracja właściwości użytkowych VL 190-2 / 7400988 , 0.34MB , pdf

Do pobrania

Pomoc przy doborze Szybki dobór systemu kanałów krytych wylewką z puszką podpodłogową w rozmiarze znamionowym 250-3 , 0.34MB , pdf

Pomoc przy doborze Szybki dobór systemu kanałów krytych wylewką z puszką podpodłogową w rozmiarze znamionowym 350-3 , 0.38MB , pdf

Instrukcja montażu EÜK screed-covered duct system generation 3 , 76.05MB , pdf

Do pobrania

Instrukcja montażu System kanałów podpodłogowych pokrytych warstwą wylewki EÜK , 10.26MB , pdf

Rysunek produktu VL 190-2 / 7400988, 71.57 kB, jpg

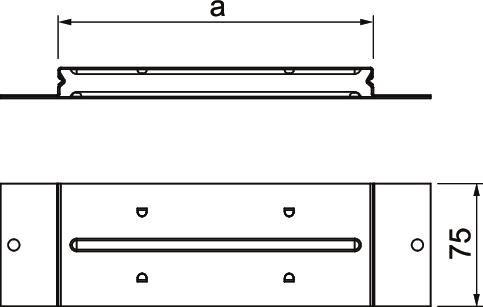

Rysunek wymiarowy VL 190-2 / 7400988, 13.26 kB, jpg
