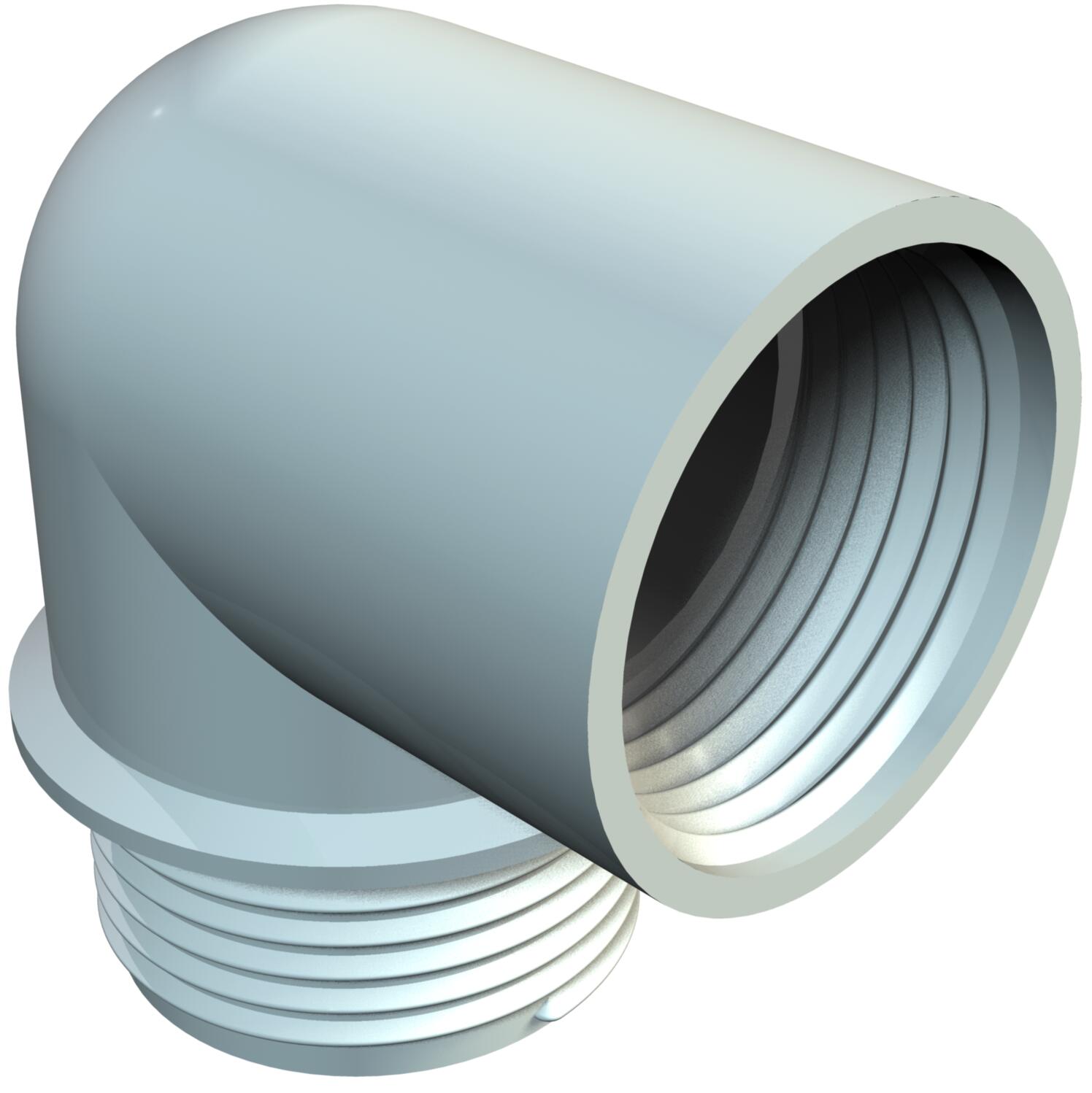

Króciec kątowy 90°, gwint PG

Nr kat. 2029901 | EAN 4012195445395

Nr kat. / Typ

Wymiar wewnętrznego gwintu PG

Wymiar zewnętrznego gwintu PG

Opis produktu

Opis produktu

Kolanko, gwint wewnętrzny i zewnętrzny Pg według DIN 40430.
Po dodaniu do kolanka 2 stalowych pierścieni dociskowych 107/D, pierścienia uszczelniającego 107/A lub107/B oraz śruby dociskowej 107/E można skompletować dławik kątowy.

Dane techniczne

Dane techniczne

Gwint	Pg 9
Kolor	jasnoszary
Materiał	Poliamid
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Model	z gwintem
Wymiar	PG9

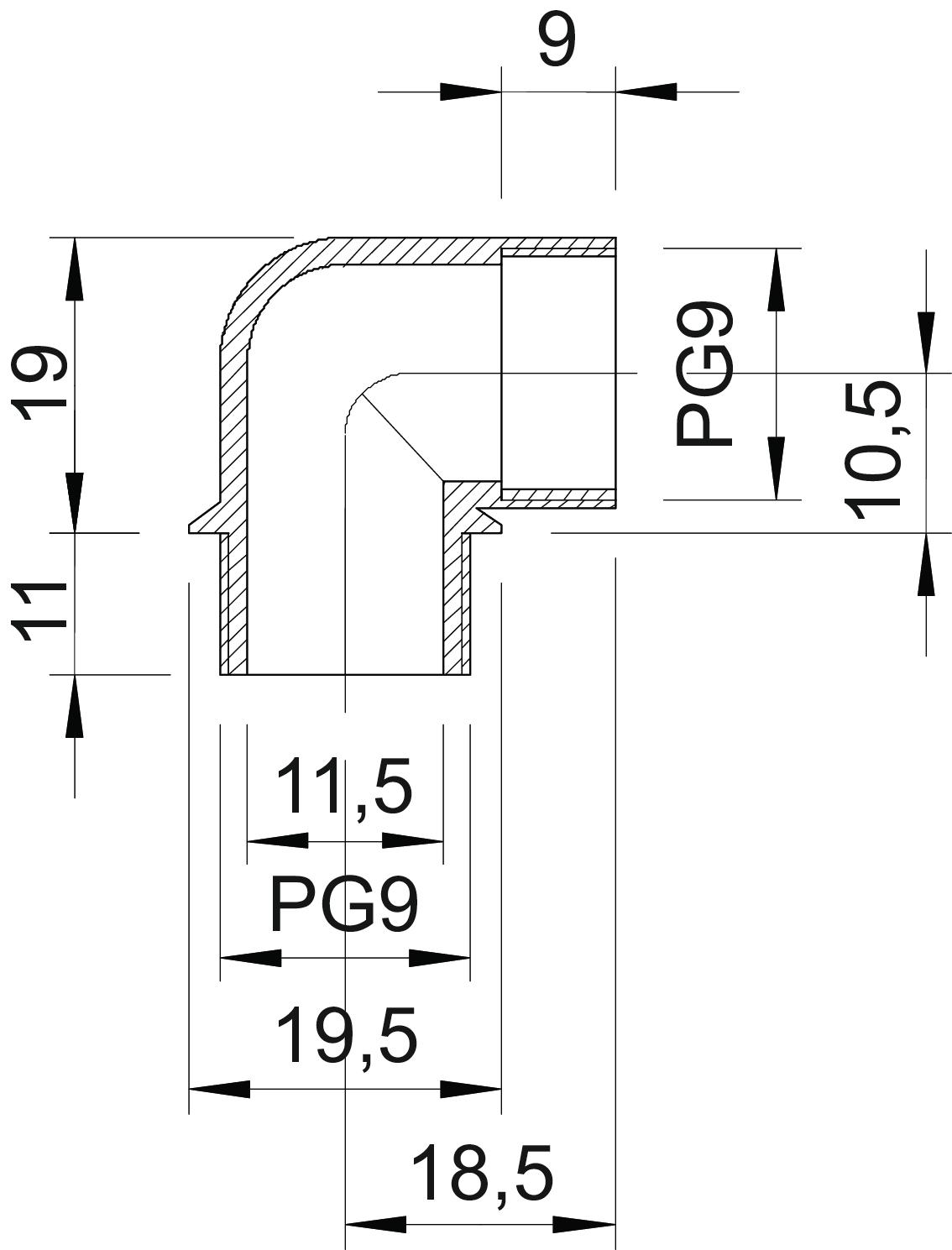

Wymiar A	18,5 mm
Wymiar B	10,5 mm
Wymiar D1	19,5 mm

Wymiar D2	11,5 mm
Wymiar L1	11 mm
Wymiar L2	9 mm
Wymiar L3	19 mm
Wymiar wewnętrznego gwintu PG	9
Wymiar zewnętrznego gwintu PG	9
Zakres temperatur maks.	65 °C
Zakres temperatur min.	-20 °C
