Króciec kątowy 90°, gwint PG 13,5 | 13,5

Króciec kątowy 90°, gwint PG

Nr kat. 2029936 | EAN 4012195445517

Nr kat. / Typ

Wymiar wewnętrznego gwintu PG

Wymiar zewnętrznego gwintu PG

Opis produktu

Opis produktu

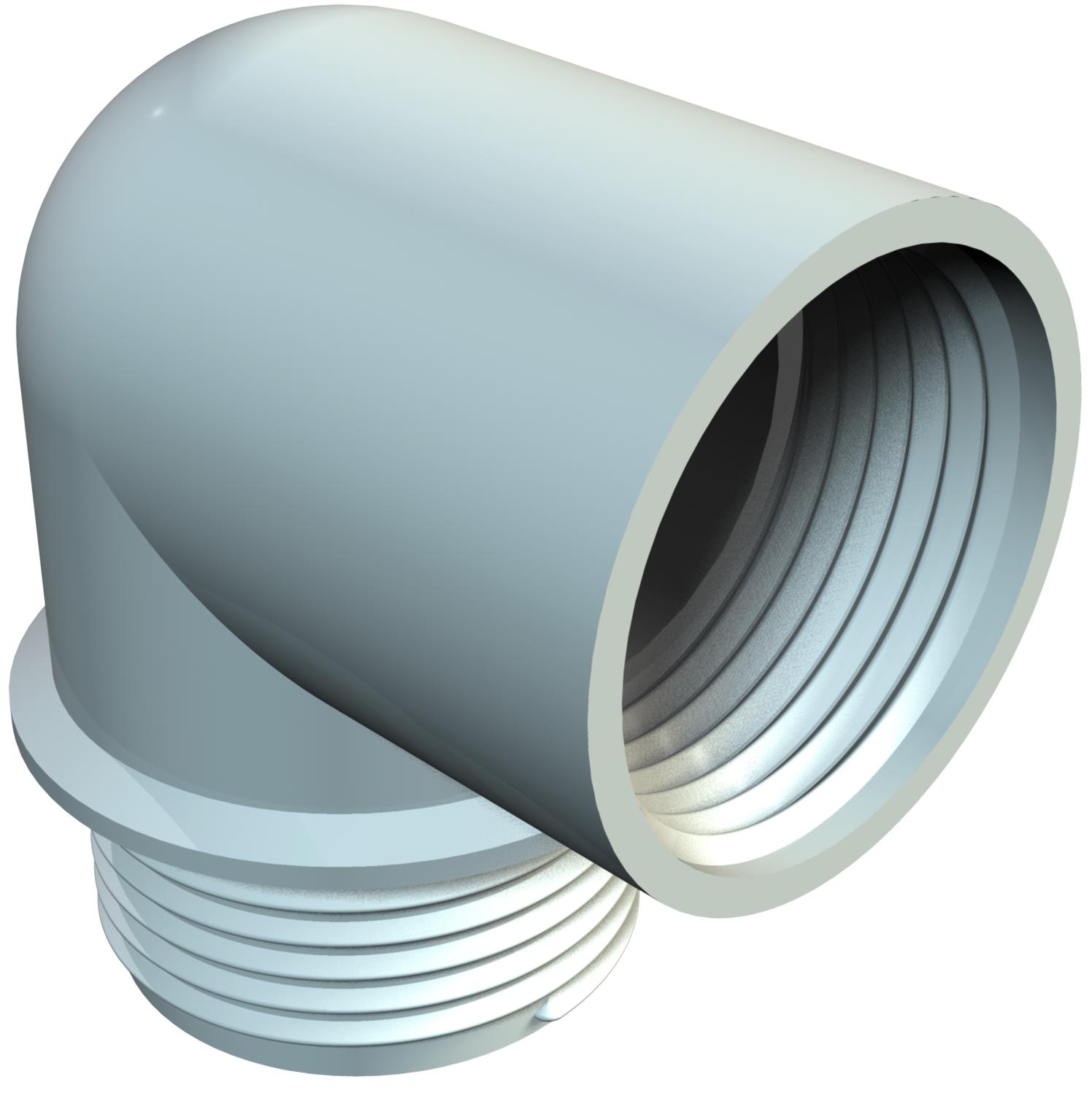

Kolanko, gwint wewnętrzny i zewnętrzny Pg według DIN 40430.
Po dodaniu do kolanka 2 stalowych pierścieni dociskowych 107/D, pierścienia uszczelniającego 107/A lub107/B oraz śruby dociskowej 107/E można skompletować dławik kątowy.

Dane techniczne

Dane techniczne

Gwint	Pg 13,5
Kolor	jasnoszary
Materiał	Poliamid
Materiał samogasnący	zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C
Model	z gwintem
Wymiar	PG13,5

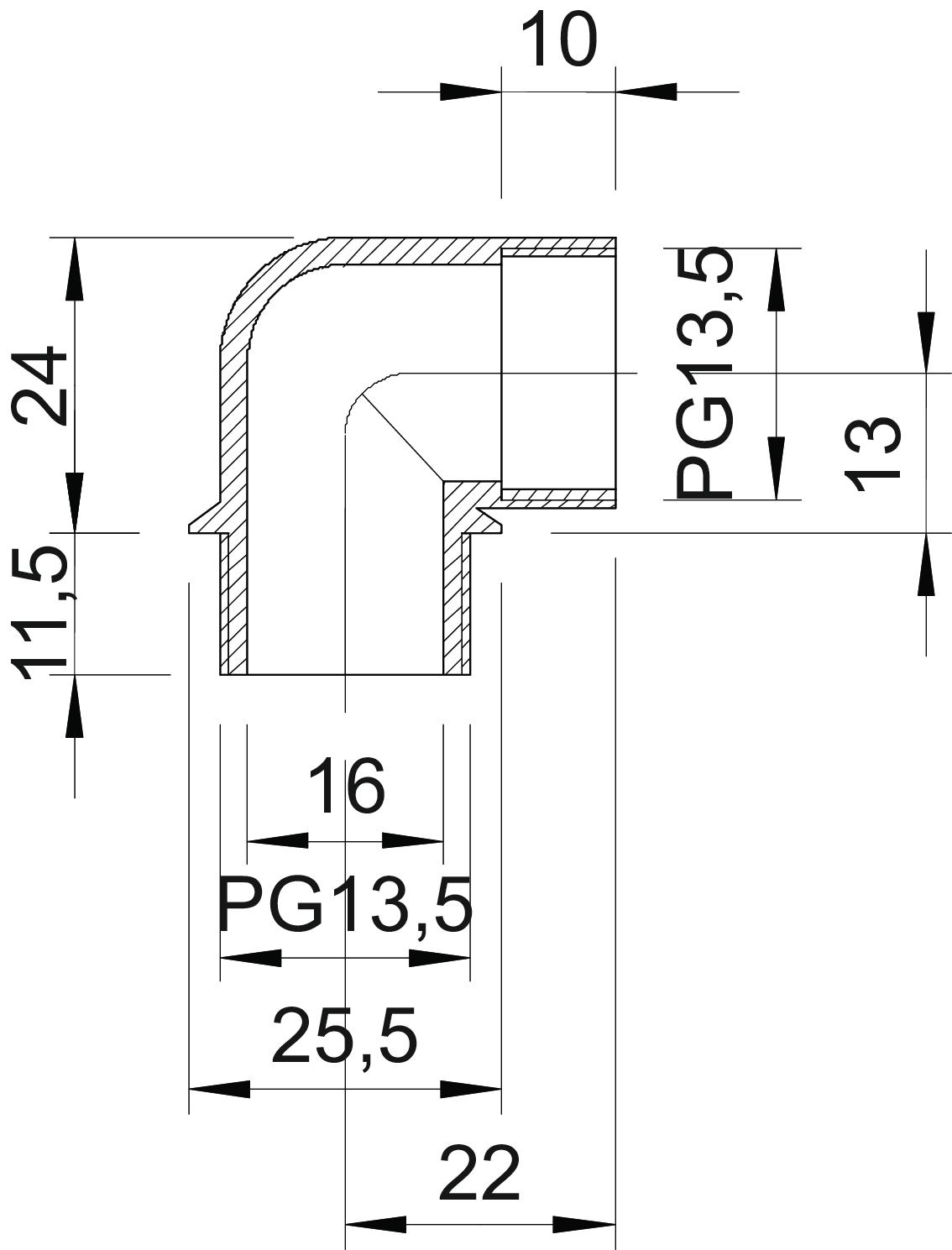

Wymiar A	22 mm
Wymiar B	13 mm
Wymiar D1	25,5 mm

Wymiar D2	16 mm
Wymiar L1	11,5 mm
Wymiar L2	10 mm
Wymiar L3	24 mm
Wymiar wewnętrznego gwintu PG	13,5
Wymiar zewnętrznego gwintu PG	13,5
Zakres temperatur maks.	65 °C
Zakres temperatur min.	-20 °C
