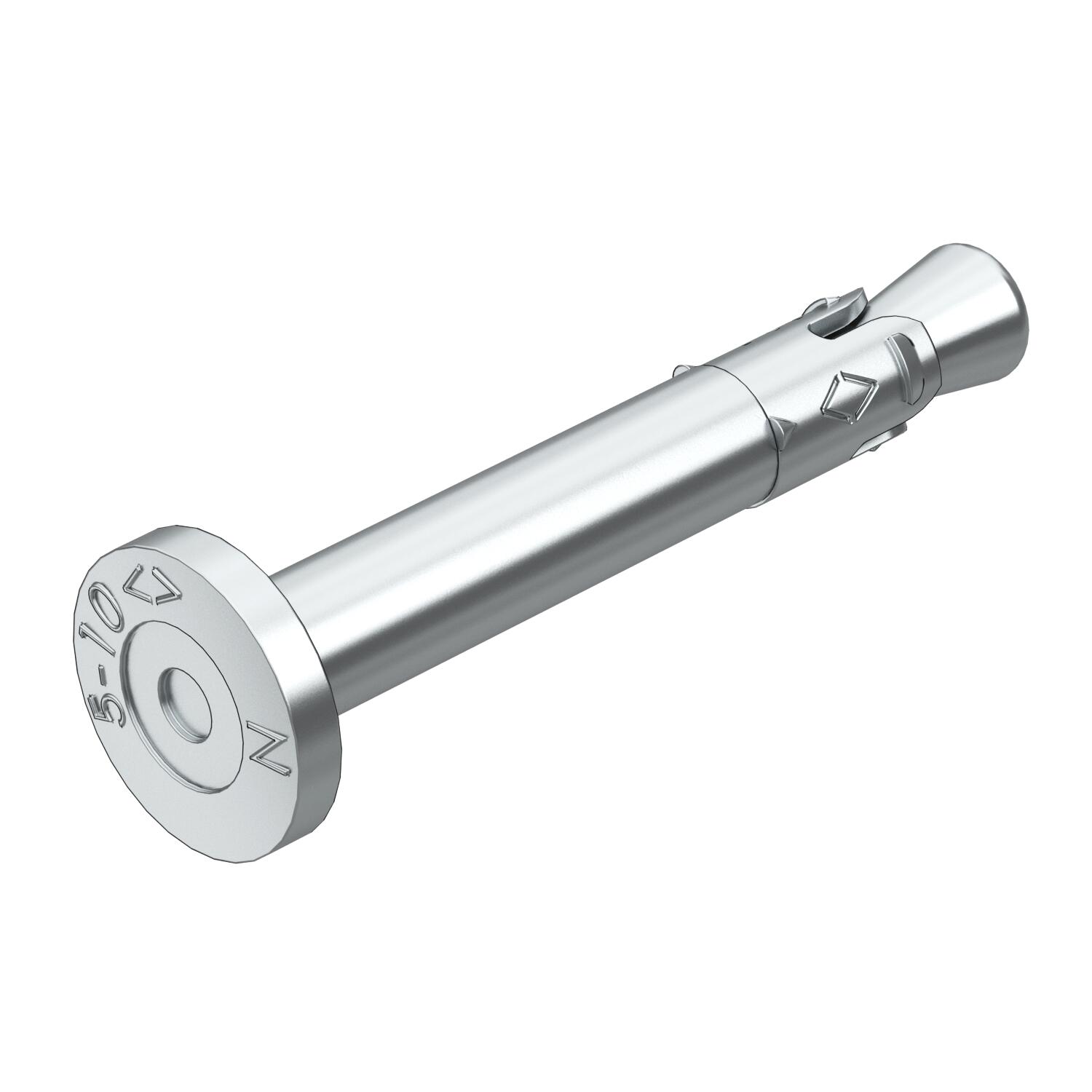

Kotwa wbijana N-K z łbem płaskim
Nr kat. 3498390 | EAN 4012196411924
- Opis produktu
-
Opis produktuKotwa wbijana N-K może być stosowana w betonie zarysowanym i niezarysowanym do mocowania elementów łącząc zalety kotwy sworzniowej z jeszcze prostszym montażem. Kotwę należy wprowadzić w wywiercony otwór. Z chwilą wystąpienia obciążenia następuje zakotwienie w wywierconym otworze.
-
- Dane techniczne
-
Dane techniczne

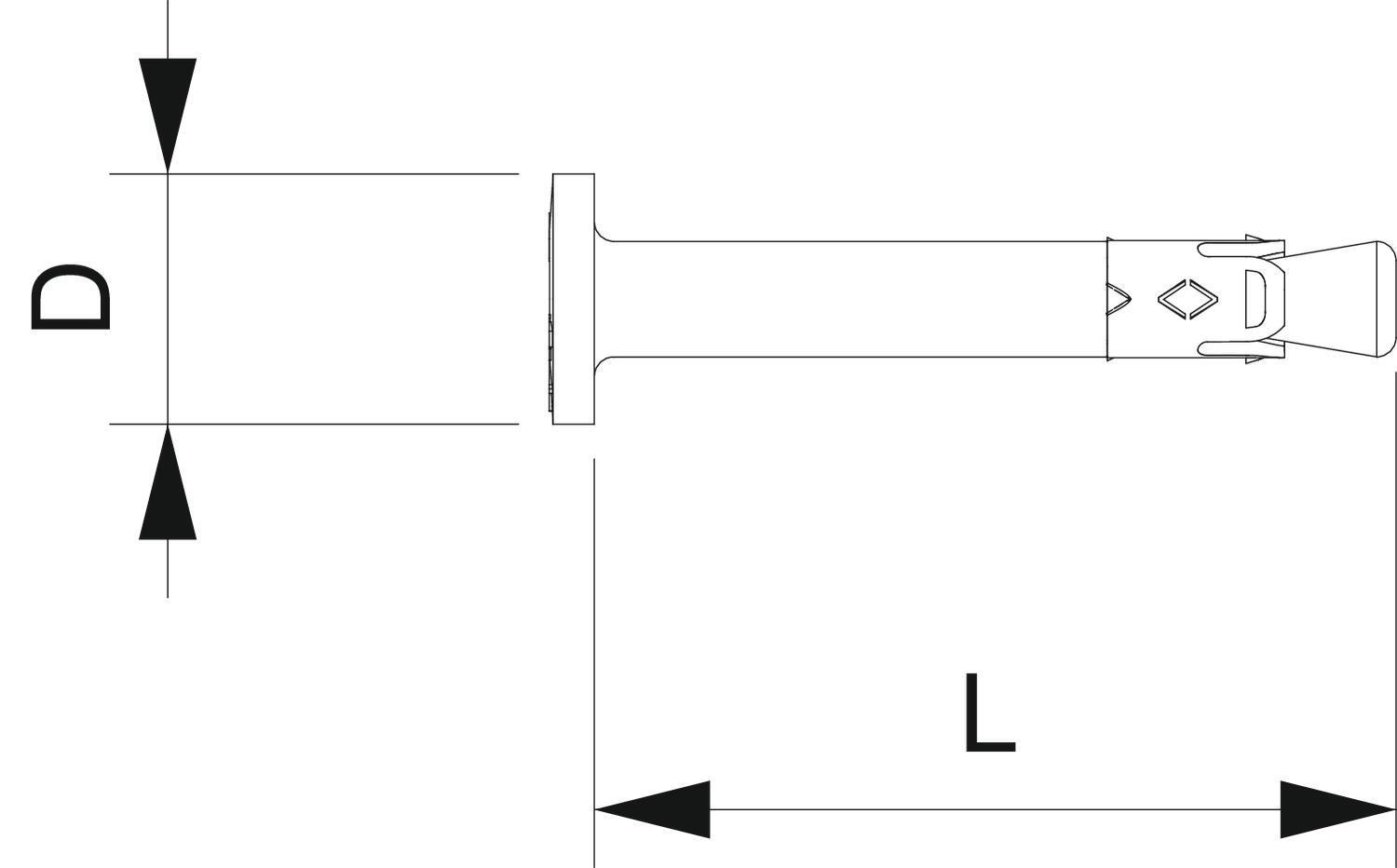

Dostępne aprobaty tak Długość 44 mm Głębokość wierconego otworu 40 mm Kolor cyjan Materiał Stal Odpowiednie do materiału budowlanego Beton Powierzchnia cynkowane galwanicznie Przyrząd mocujący inne Rodzaj montażu: kołki, kotwy Montaż przepustowy Samowiercąca brak Siła zaciskania 5 mm Średnica otworu min. 6 mm Wykonanie Udar Wymiar 6x44mm Wymiar d min. 13 mm Wymiar L 44 mm Zakres zaciskania maks. 10 mm Zakres zaciskania min. 5 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych N-K 6-5-10/44 / 3498390 , 0.18MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE N-K 6-5-10/44 / 3498390 , 0.20MB , pdfDeklaracja zgodności UE N-K 6-5-10/44 / 3498390 , 0.25MB , pdfREACH Deklaracja zgodności N-K 6-5-10/44 / 3498390 , 0.12MB , pdfRoHS Deklaracja zgodności N-K 6-5-10/44 / 3498390 , 0.12MB , pdfŚwiadectwo dopuszczenia Europejska aprobata techniczna MKT kotwa do gwoździ N , 0.09MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu kotwa gwoździowa N, N-K , 0.98MB , pdf
