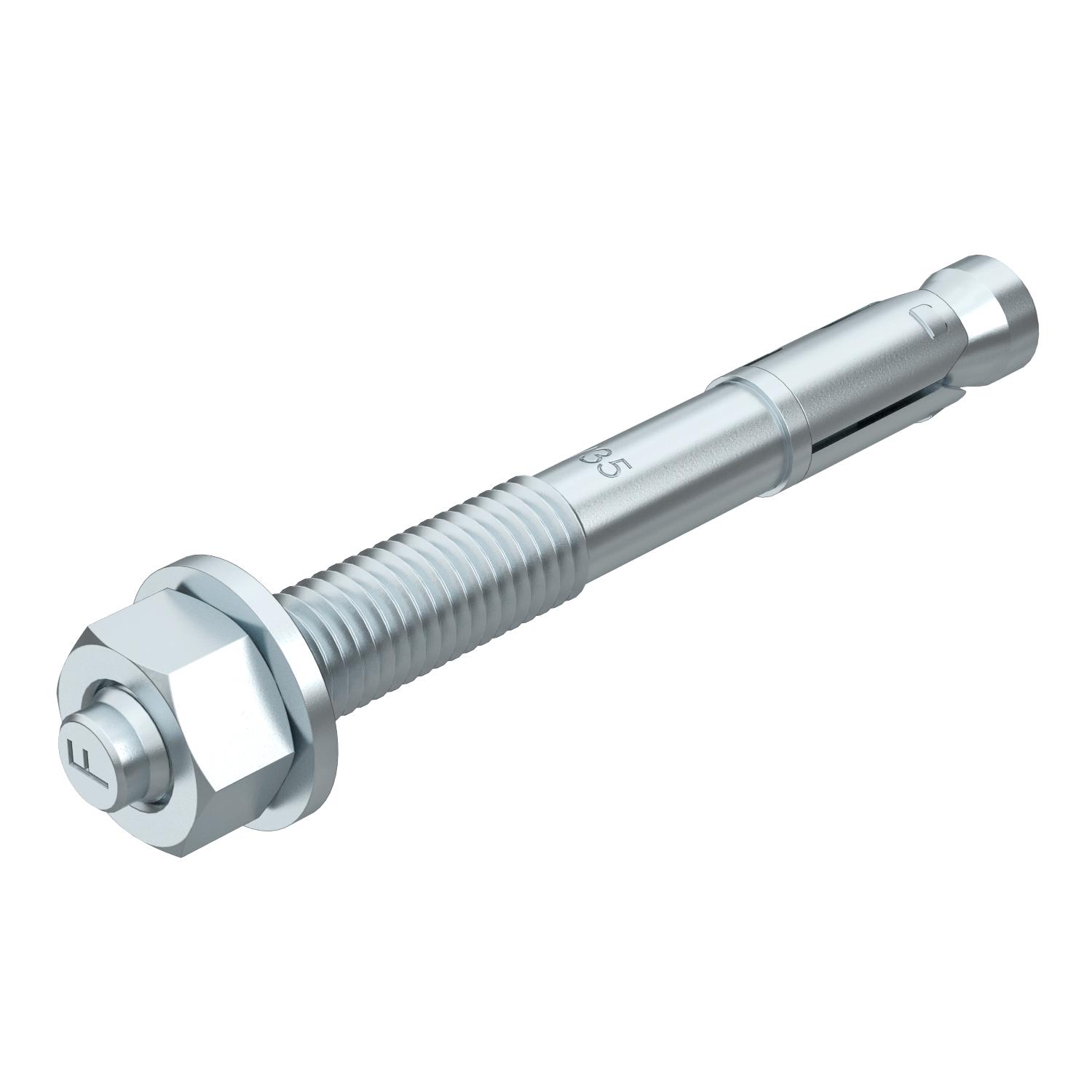

Kotwa sworzniowa BZ G
Nr kat. 3498358 | EAN 4012196571482
- Opis produktu
-
Opis produktuKotwa rozporowa BZ do mocowania umiarkowanie do ciężkich elementów, zarówno w betonie zarysowanym jak i niezarysowanym. Łączy ona wysokie dopuszczalne obciążenia z małymi odstępami między sobą i od krawędzi.
-
- Dane techniczne
-
Dane techniczne

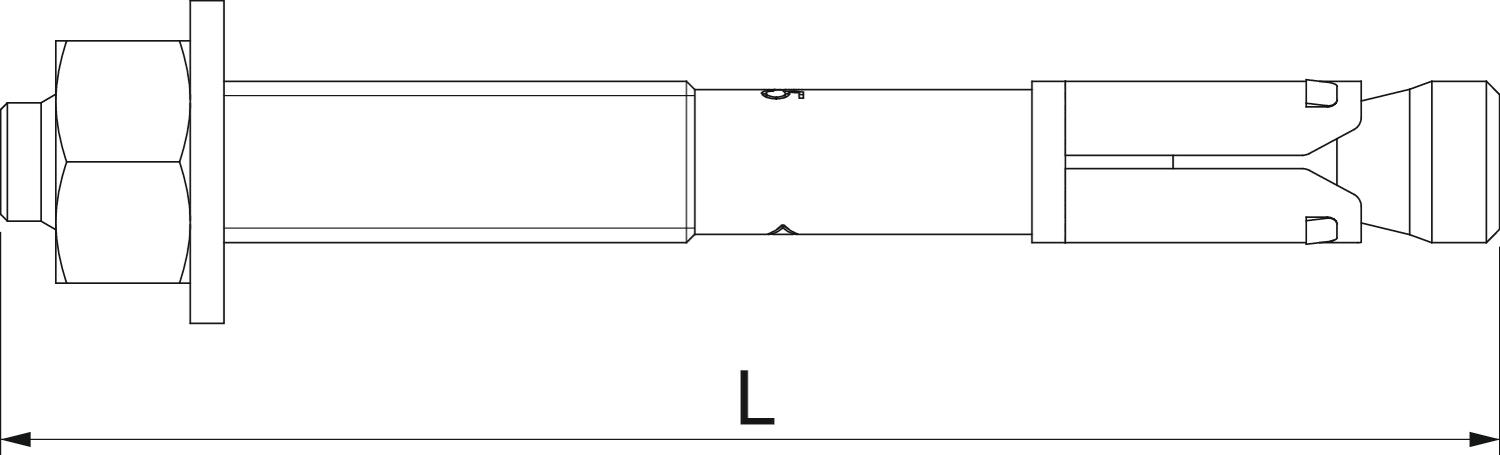

Dopuszczalny obszar obciążenia strefy rozciąganej 7,6 Dostępne aprobaty tak Długość 255 mm Gwint M12 gwint metryczny 12 Głębokość wierconego otworu 90 mm Kolor cyjan Materiał Stal Powierzchnia cynkowane galwanicznie Rodzaj gwintu metryczny Siła zaciskania 160 mm Średnica otworu min. 12 mm Wersja kołka/gwoździa/śrub Kołek rozprężny Wykonanie do wbicia Wymiar M12x255mm Wymiar L 255 mm Zakres zaciskania min. 160 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych BZ 12-160/255 / 3498358 , 0.18MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE BZ 12-160/255 / 3498358 , 0.20MB , pdfDeklaracja zgodności UE BZ 12-160/255 / 3498358 , 0.29MB , pdfREACH Deklaracja zgodności BZ 12-160/255 / 3498358 , 0.12MB , pdfRoHS Deklaracja zgodności BZ 12-160/255 / 3498358 , 0.12MB , pdfŚwiadectwo dopuszczenia Europejska aprobata techniczna MKT kotwa śrubowa BZ, BZ-IG , 0.13MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu kotwa śrubowa BZ, BZ-U , 0.98MB , pdf
