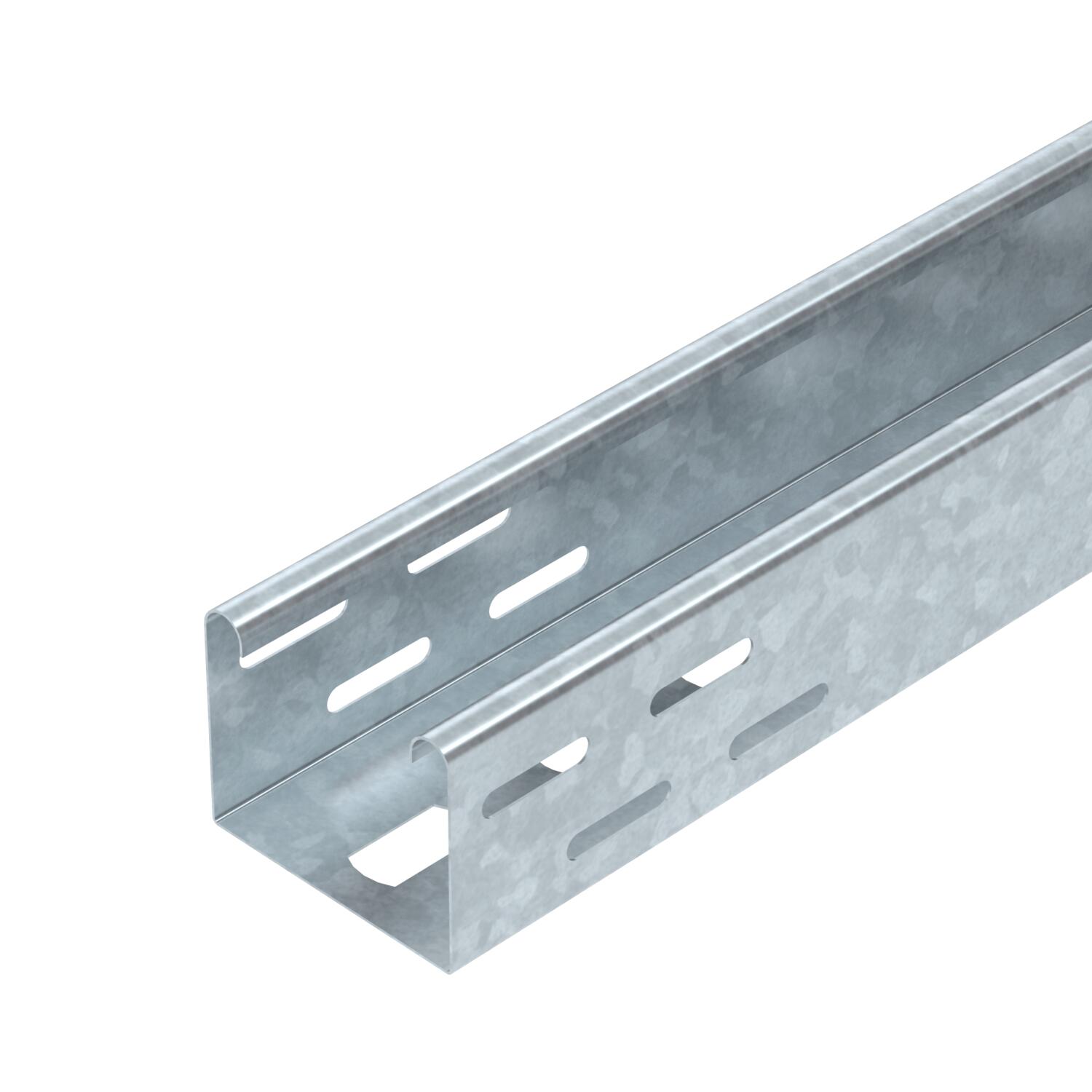

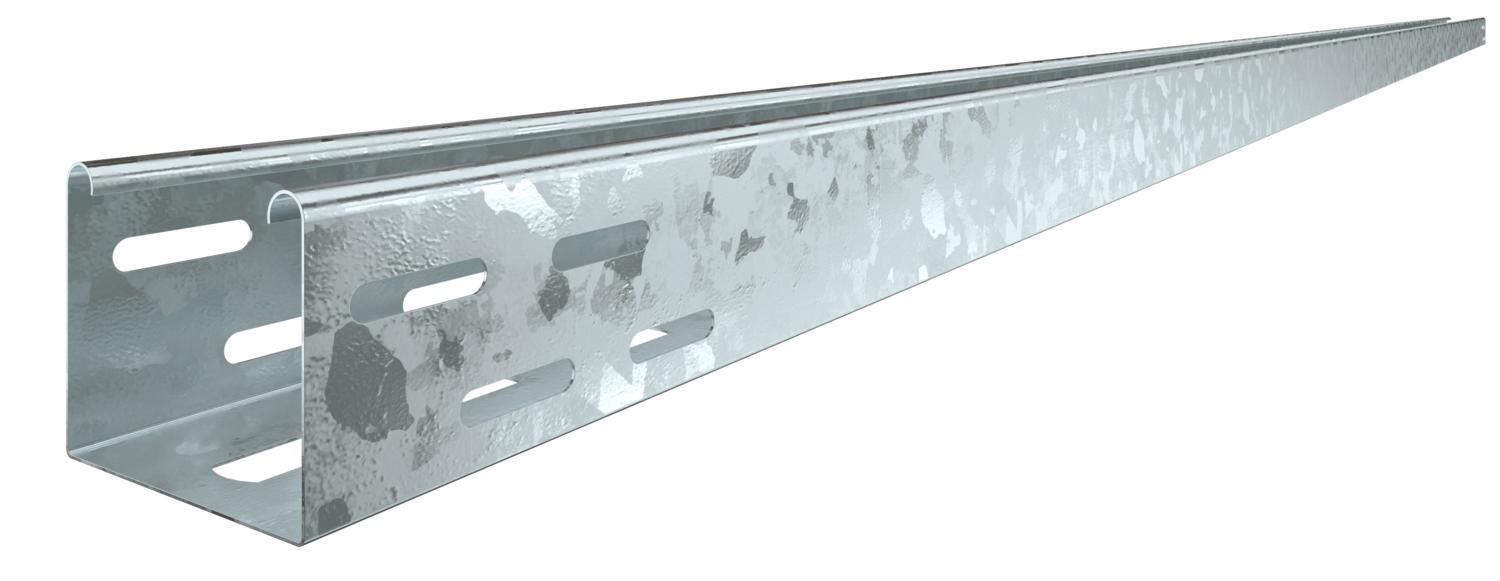

Koryto nośne oświetlenia FT
Nr kat. 6055817 | EAN 4012195671282
- Opis produktu
-
Opis produktuKorytko nośne oświetlenia z perforowanym dnem do zamocowania opraw i przeprowadzenia przewodów.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary
Długość 3000 mm Grubość blachy 0,75 mm Kolor cyjan Materiał Stal Perforacja boczna tak Perforacja montażowa w dnie tak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 42 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 0,8 kN/m Rozstaw podpór 2,0 m 0,55 kN/m Rozstaw podpór 2,5 m 0,35 kN/m Rozstaw podpór 3,0 m 0,25 kN/m Stal nierdzewna, wytrawiana brak Szerokość 75 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wymiar 60x75x3000 Wysokość 60 mm Dane techniczne
Wykres obciążenia kanału nośnego oświetlenia typ LTR
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
