Koryto nośne oświetlenia FS 3000 | 75 | 0,75 | | Stal | cynkowana metodą Sendzimira

Koryto nośne oświetlenia FS

Nr kat. 6055810 | EAN 4012196943876

Nr kat. / Typ

Długość

Szerokość	75 mm

Grubość blachy	0,75 mm

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

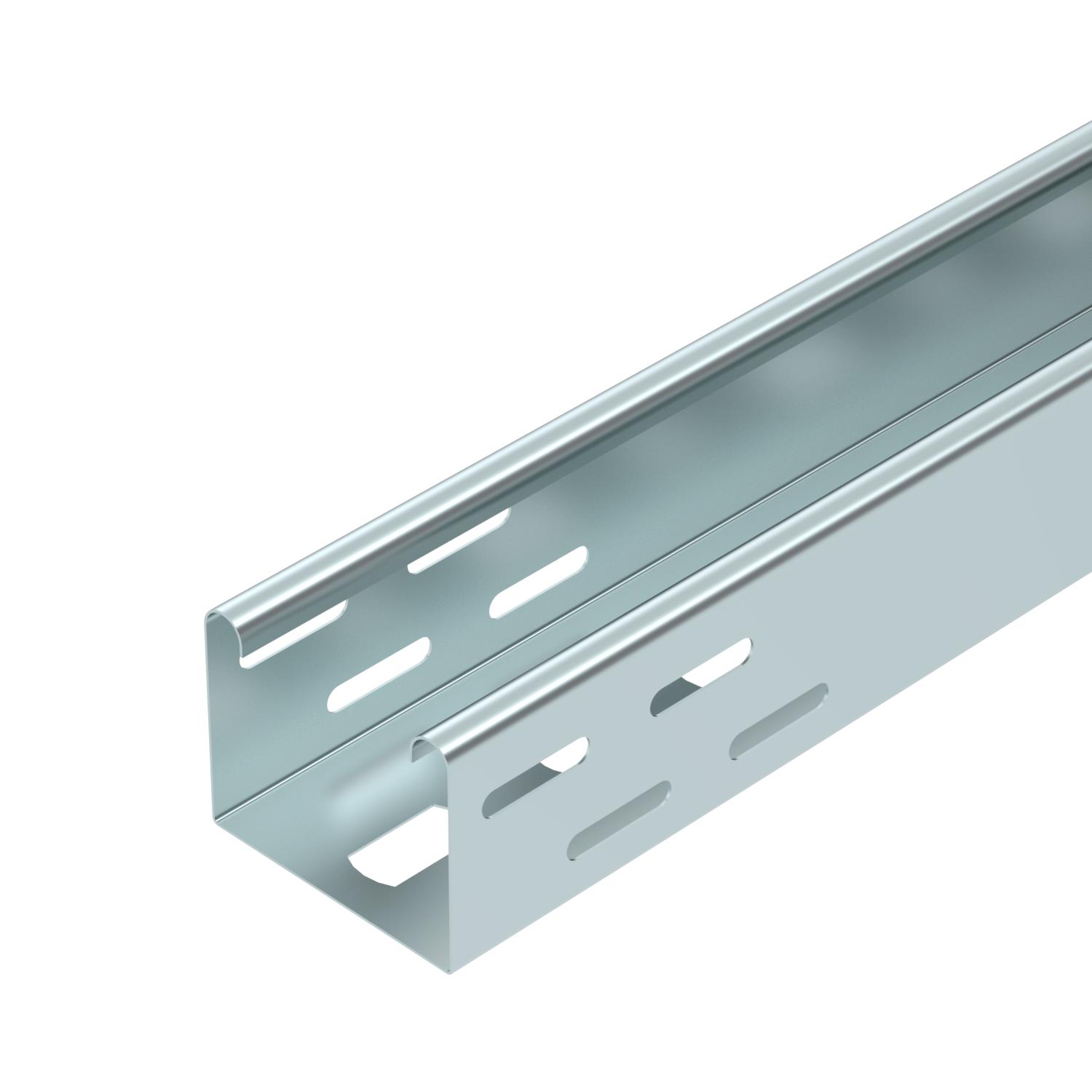

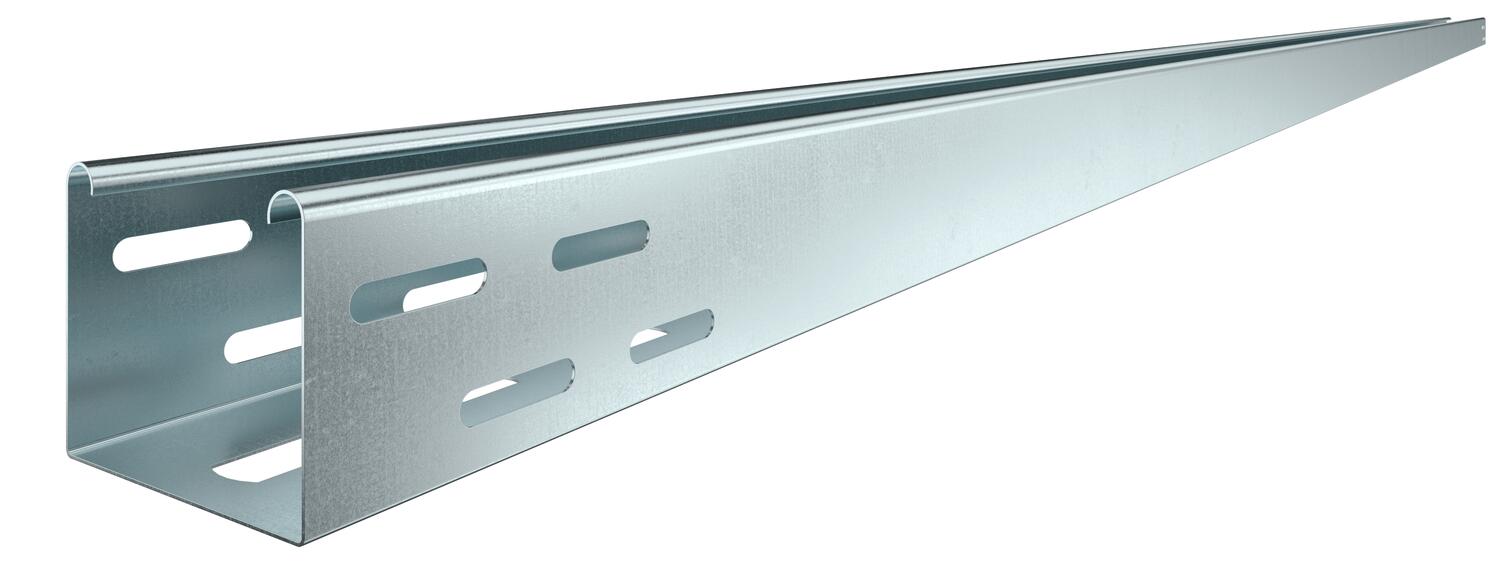

Koryto nośne oświetlenia z perforowanym dnem do zamocowania opraw i przeprowadzenia przewodów.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Grubość blachy	0,75 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	42 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,5 m	0,8 kN/m

Rozstaw podpór 2,0 m	0,55 kN/m
Rozstaw podpór 2,5 m	0,35 kN/m
Rozstaw podpór 3,0 m	0,25 kN/m
Stal nierdzewna, wytrawiana	brak
Szerokość	75 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika

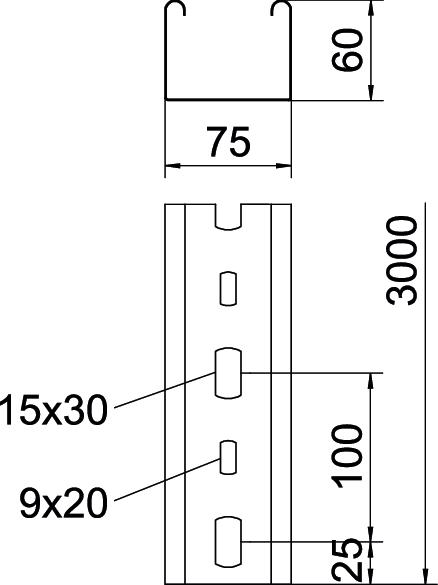

Wymiar	60x75x3000
Wysokość	60 mm

Dane techniczne

Wykres obciążenia kanału nośnego oświetlenia typ LTR

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
LTR 3000 FS	3000 mm	75 mm	0,75 mm	Stal	cynkowana metodą Sendzimira	6055810	m	3 m
LTR 6000 FS	6000 mm	75 mm	0,75 mm	Stal	cynkowana metodą Sendzimira	6055812	m	6 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FS	DRL 075 FS	6052029	m	3 m
Komplet łączników wzdłużnych FS	RV 607 FS	6068150	Sztuka	10 Sztuka
Uchwyt środkowy FS	MAH LTR FS	6358810	Sztuka	25 Sztuka
