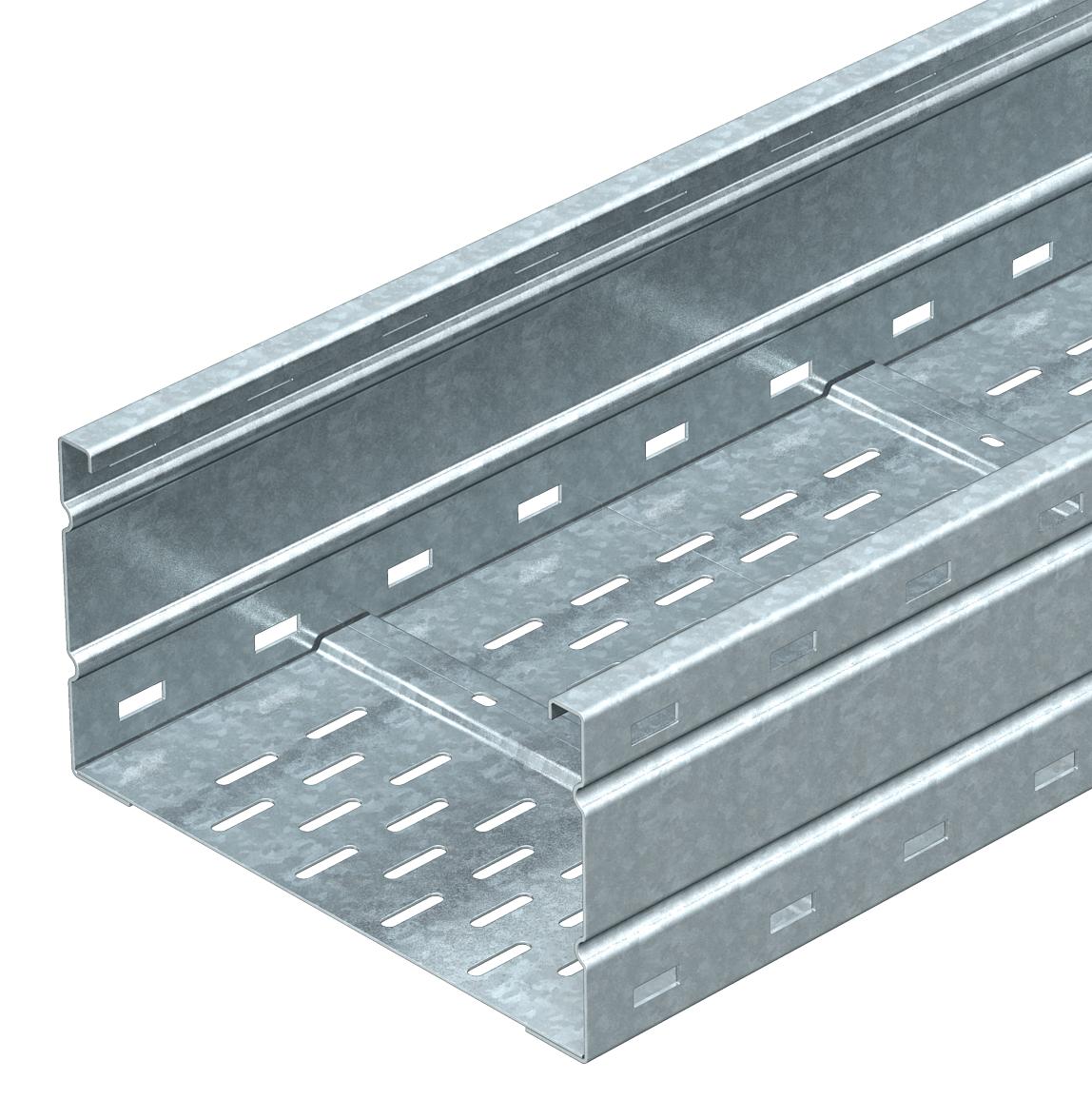

Koryto kablowe szerokorozpiętościowe WKSG 160 FS

Nr kat. / Typ

Podtrzymanie funkcji	brak

Długość	6000 mm

Szerokość

Grubość blachy	2 mm

Opis produktu

Opis produktu

Szerokorozpiętościowe koryto kablowe , z perforacją, o wysokości boku 160 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	6000 mm
Długość użytkowa	6000 mm
Grubość blachy	2 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	302 cm²
Przekrój poprzeczny	30200 mm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 3,0 m	2,9 kN/m
Rozstaw podpór 3,5 m	2,59 kN/m
Rozstaw podpór 4,0 m	2,3 kN/m
Rozstaw podpór 4,5 m	2,04 kN/m

Rozstaw podpór 5,0 m	1,8 kN/m
Rozstaw podpór 6,0 m	1,4 kN/m
Rozstaw podpór 7,0 m	1 kN/m
Rozstaw podpór 8,0 m	0,7 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	20,9934 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	200 mm
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	tak
Wymiar	160 x 200
Wymiar	160x200x6000
Wymiar B	200 mm
Wymiar L	6000 mm
Wysokość	160 mm

Dane techniczne

Wszystkie typy

Typ	Podtrzymanie funkcji	Długość	Szerokość	Grubość blachy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WKSG 162 FS	brak	6000 mm	200 mm	2 mm	6098501	m	6 m

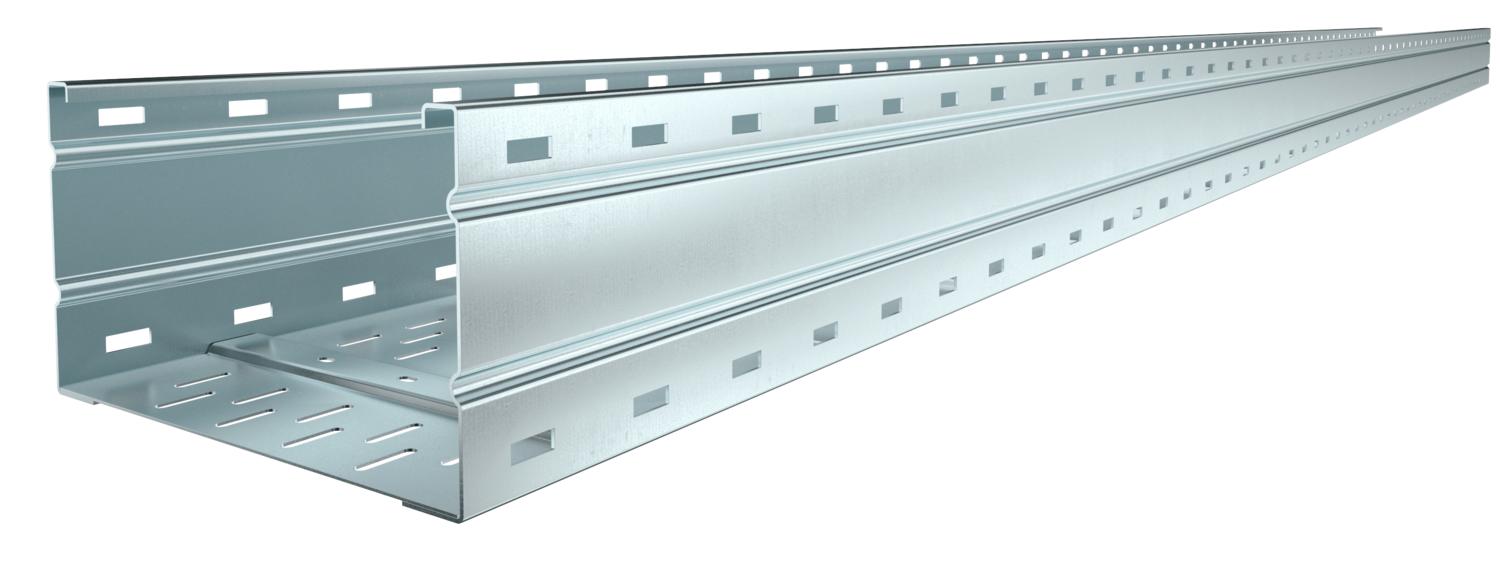

WKSG 163 FS	brak	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	brak	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	brak	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	brak	6000 mm	600 mm	2 mm	6098517	m	6 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

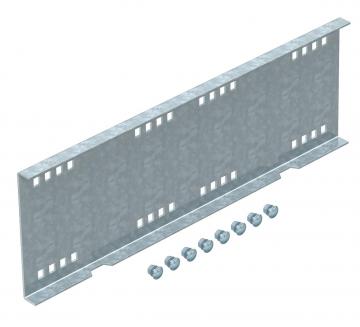

Łącznik wzdłużny FS	WRVL 160 FS	6227708	Sztuka	2 Sztuka

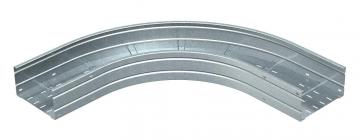

Łuk 90° 160 FS	WRB 90 162 FS	6098703	Sztuka	1 Sztuka
Przegroda 110 FS	TSG 110 FS	6062122	m	3 m

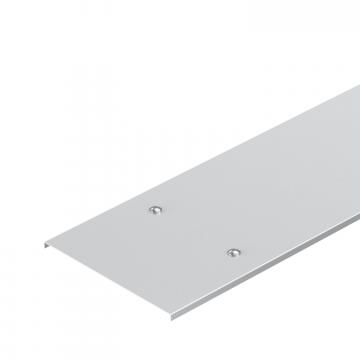

Pokrywa z ryglem obrotowym FS	WDRL 1116 20 FS	6227422	m	3 m

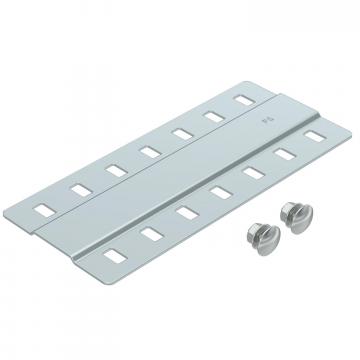

Listwa stykowa FS	SSLB 200 FS	7070213	Sztuka	20 Sztuka
