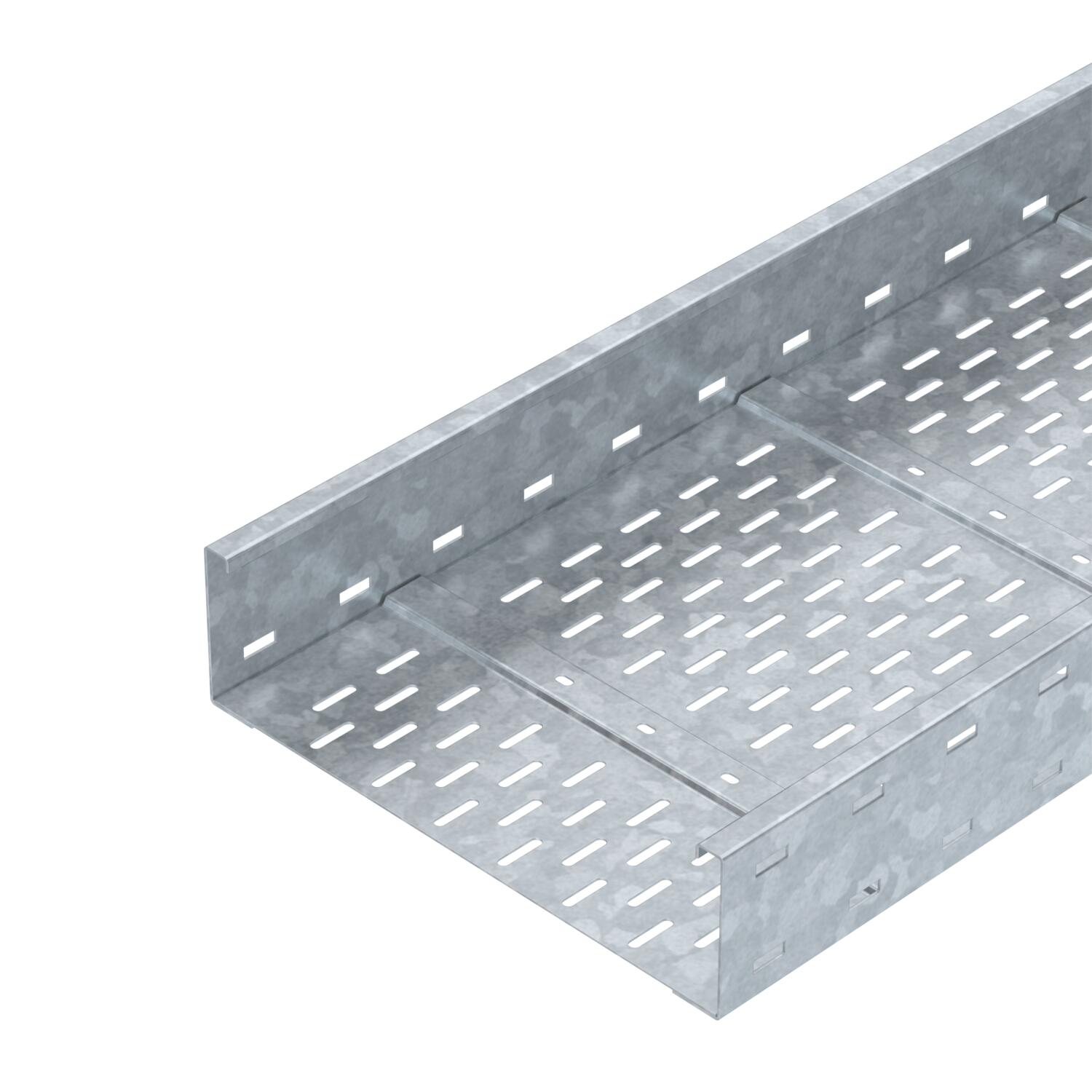

Koryto kablowe szerokorozpiętościowe WKSG 110 FT

Nr kat. 6098149 | EAN 4012196034277

brak
6000 mm
2 mm
Opis produktu
Opis produktu
Szerokorozpiętościowe koryto kablowe, z perforacją boczną, o wysokości boku 110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Magnetyczna tłumienność sprzężeniowa
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Koryto kablowe szerokorozpiętościowe, wysokość boku 110 mm
Dane techniczne

Wymiary

Długość 6000 mm
Długość użytkowa 6000 mm
Grubość blachy 2 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 408 cm²
Przekrój poprzeczny 40800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 3,0 m 2,9 kN/m
Rozstaw podpór 3,5 m 2,43 kN/m
Rozstaw podpór 4,0 m 2 kN/m
Rozstaw podpór 4,5 m 1,72 kN/m
Rozstaw podpór 5,0 m 1,5 kN/m
Rozstaw podpór 6,0 m 1 kN/m
Rozstaw podpór 7,0 m 0,7 kN/m
Rozstaw podpór 8,0 m 0,4 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę 21,5374 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 400 mm
Tłumienie magnetyczne bez pokrywy 20 dB
Tłumienie magnetyczne z pokrywą 50 dB
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe tak

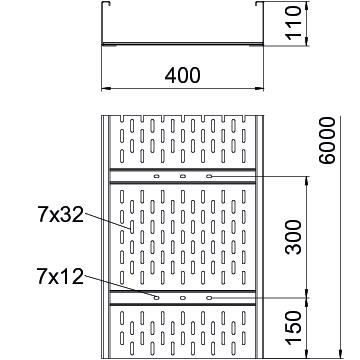

Wymiar 110 x 400
Wymiar 110x400x6000
Wymiar B 400 mm
Wymiar L 6000 mm
Wysokość 110 mm

Dane techniczne

Wykres obciążenia drabiny szerokorozpiętościowej typ WKSG 110

Wykres obciążenia drabiny szerokorozpiętościowej typ WKSG 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Podtrzymanie funkcji Długość Szerokość Grubość blachy Nr kat. Ilość Najmniejsza sprzedawana ilość
WKSG 120 FT brak 6000 mm 200 mm 2 mm 6098141
6 m
WKSG 130 FT brak 6000 mm 300 mm 2 mm 6098145
6 m
WKSG 140 FT brak 6000 mm 400 mm 2 mm 6098149
6 m
WKSG 150 FT brak 6000 mm 500 mm 2 mm 6098153
6 m
WKSG 160 FT brak 6000 mm 600 mm 2 mm 6098157
6 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT Łącznik wzdłużny FT WRVL 110 FT 6091180
2 Sztuka
Łuk 90° 110 FT Łuk 90° 110 FT WRB 90 140 FT 6098352
1 Sztuka
Pokrywa z ryglem obrotowym FT Pokrywa z ryglem obrotowym FT WDRL 1116 40 DD 6227608
3 m
Przegroda 85 DD Przegroda 85 DD TSG 85 DD 6062331
3 m
Listwa stykowa DD Listwa stykowa DD SSLB 400 DD 7070322
20 Sztuka
