Koryto kablowe szerokorozpiętościowe WKSG 110 FS

Nr kat. / Typ

Podtrzymanie funkcji	brak

Długość	6000 mm

Szerokość

Grubość blachy	2 mm

Opis produktu

Opis produktu

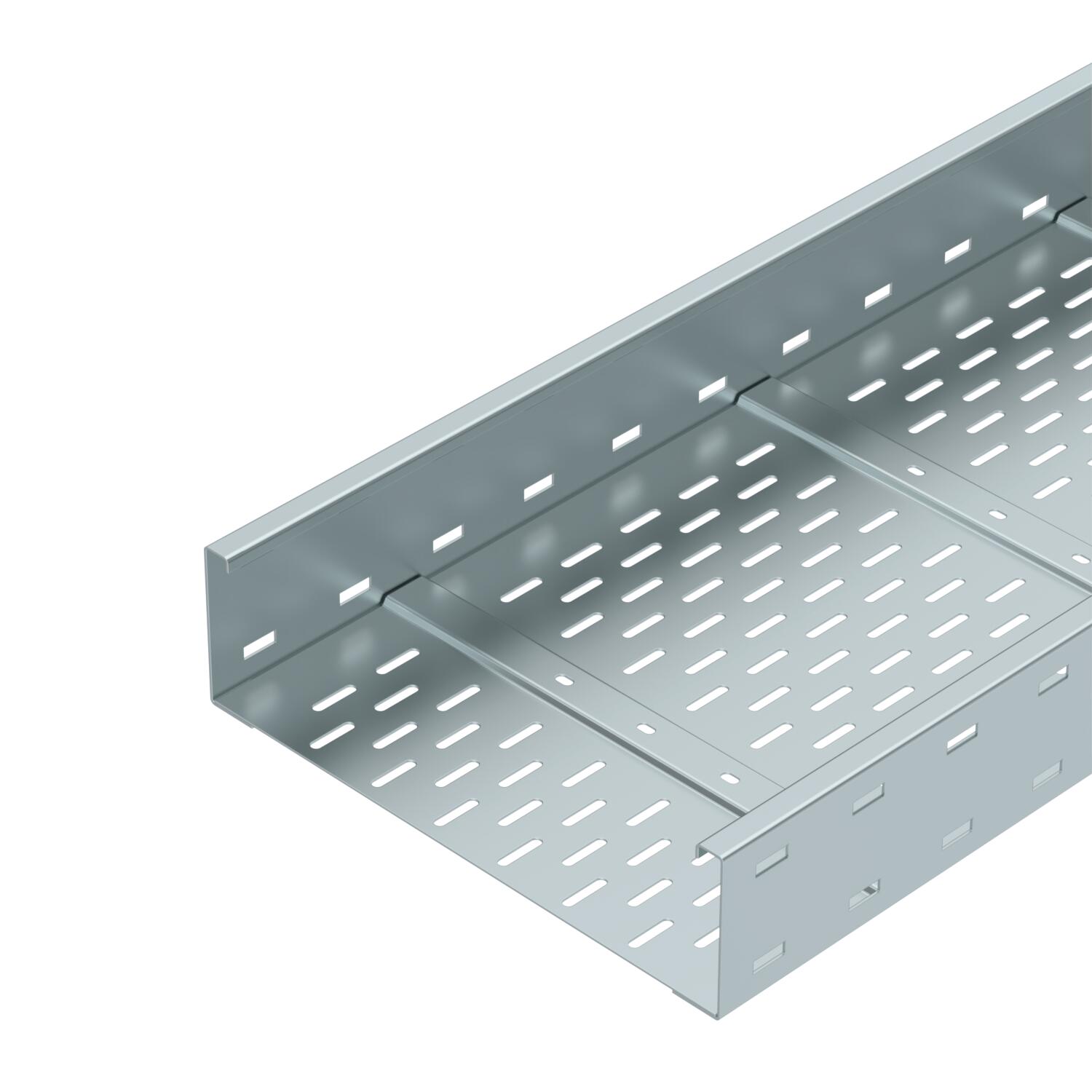

Szerokorozpiętościowe koryto kablowe, z perforacją boczną, o wysokości boku 110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	6000 mm
Długość użytkowa	6000 mm
Grubość blachy	2 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	40800 mm²
Przekrój poprzeczny	408 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 3,0 m	2,9 kN/m
Rozstaw podpór 3,5 m	2,43 kN/m
Rozstaw podpór 4,0 m	2 kN/m
Rozstaw podpór 4,5 m	1,72 kN/m
Rozstaw podpór 5,0 m	1,5 kN/m

Rozstaw podpór 6,0 m	1 kN/m
Rozstaw podpór 7,0 m	0,7 kN/m
Rozstaw podpór 8,0 m	0,4 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	22,7629 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	400 mm
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	tak

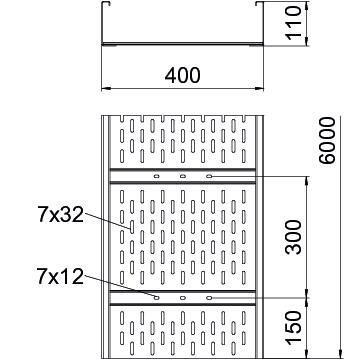

Wymiar	110x400x6000
Wymiar	400 x 110
Wymiar B	400 mm
Wymiar H	10 mm
Wymiar L	6000 mm
Wysokość	110 mm

Dane techniczne

Wszystkie typy

Typ	Podtrzymanie funkcji	Długość	Szerokość	Grubość blachy	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WKSG 120 FS	brak	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	brak	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	brak	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	brak	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	brak	6000 mm	600 mm	2 mm	6098127	m	6 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	WRVL 110 FS	6091164	Sztuka	2 Sztuka
90° - Łuk 110 FS	WRB 90 140 FS	6098312	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	WDRL 1116 40 FS	6227449	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
Listwa stykowa FS	SSLB 400 FS	7070221	Sztuka	20 Sztuka
