Koryto kablowe SKSU 110 FT 3000 | 500 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

Koryto kablowe SKSU 110 FT

Nr kat. 6064965 | EAN 4012196398232

3000 mm
1,5 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKSU 110 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 110 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 0,06 in
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 54800 mm²
Przekrój poprzeczny 548 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 19,7713 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 20 in
Szerokość 500 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 110 x 500
Wymiar 110x500x3000
Wymiar B 500 mm
Wysokość 4 in
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typu SKSU 110

Wykres obciążenia koryta kablowego typu SKSU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSU 110 FT 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064795
3 m
SKSU 120 FT 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064833
3 m
SKSU 130 FT 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064884
3 m
SKSU 140 FT 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064922
3 m
SKSU 150 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064965
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FT Łącznik wzdłużno-kątowy 110 FT RLVL 110 FT 6067913
10 Sztuka
Listwa stykowa DD Listwa stykowa DD SSLB 500 DD 7070326
20 Sztuka
Pokrywa z ryglem obrotowym FT Pokrywa z ryglem obrotowym FT DRL 500 FT 6051448
3 m

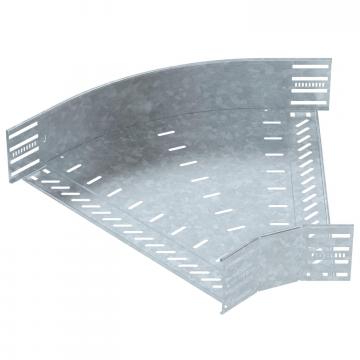

Łuk 45° 110 FT Łuk 45° 110 FT RB 45 150 FT 6036338
1 Sztuka

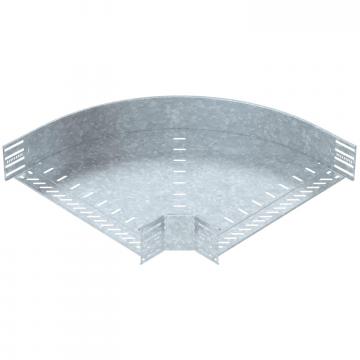

Łuk 90° 110 FT Łuk 90° 110 FT RB 90 150 FT 6036840
1 Sztuka

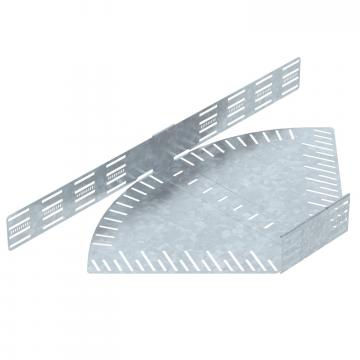

Łuk regulowany 110 FT Łuk regulowany 110 FT RB W 150 FT 6037330
1 Sztuka

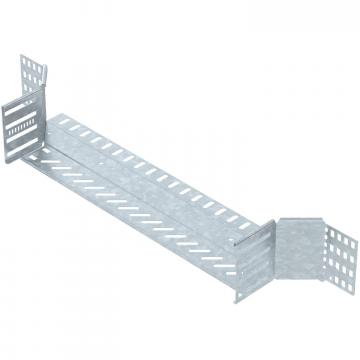

Trójnik dostawny 110 FT Trójnik dostawny 110 FT RAA 150 FT 6042261
1 Sztuka

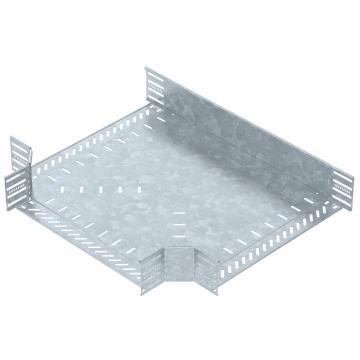

Trójnik 110 FT Trójnik 110 FT RT 150 FT 6038330
1 Sztuka

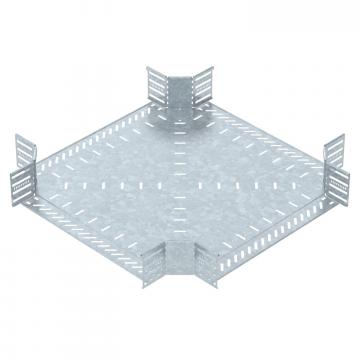

Czwórnik 110 FT Czwórnik 110 FT RK 150 FT 7027461
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 500 DD 6052718
3 m
Przegroda 110 DD Przegroda 110 DD TSG 110 DD 6062335
3 m
Do pobrania

Karta danych technicznych SKSU 150 FT / 6064965 , 0.30MB , pdf
Do pobrania

Do pobrania
Do pobrania
Brytyjska Deklaracja Zgodności SKSU 150 FT / 6064965 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności SKSU 150 FT / 6064965 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności SKSU 150 FT / 6064965 , 0.12MB , pdf
Do pobrania

Do pobrania
Do pobrania
Do pobrania

SKSU 150 FT / 6064965
Do pobrania
