Koryto kablowe SKSU 110 FT 3000 | 100 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

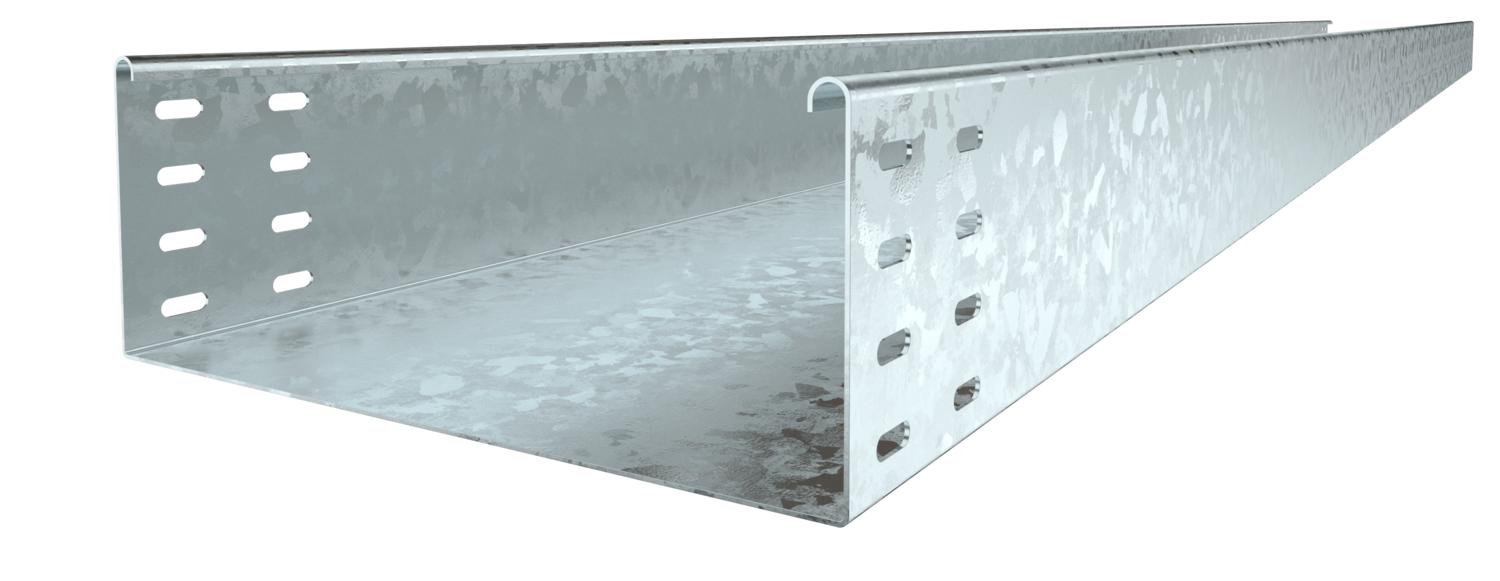

Koryto kablowe SKSU 110 FT

Nr kat. 6064795 | EAN 4012196397754

3000 mm
1,5 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKSU 110 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 110 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 10800 mm²
Przekrój poprzeczny 108 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 9,1754 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Szerokość 4 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 110x100x3000
Wymiar 110 x 100
Wymiar B 100 mm
Wysokość 4 in
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typu SKSU 110

Wykres obciążenia koryta kablowego typu SKSU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSU 110 FT 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064795
3 m
SKSU 120 FT 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064833
3 m
SKSU 130 FT 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064884
3 m
SKSU 140 FT 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064922
3 m
SKSU 150 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064965
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FT Łącznik wzdłużno-kątowy 110 FT RLVL 110 FT 6067913
10 Sztuka
Listwa stykowa DD Listwa stykowa DD SSLB 100 DD 7070306
20 Sztuka
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 100 FT 6051340
3 m
Łuk 45° 110 FT Łuk 45° 110 FT RB 45 110 FT 6036330
1 Sztuka
Łuk 90° 110 FT Łuk 90° 110 FT RB 90 110 FT 6036830
1 Sztuka
Łuk regulowany 110 FT Łuk regulowany 110 FT RB W 110 FT 6037320
1 Sztuka
Trójnik dostawny 110 FT Trójnik dostawny 110 FT RAA 110 FT 6042251
1 Sztuka
Trójnik 110 FT Trójnik 110 FT RT 110 FT 6038320
1 Sztuka
Czwórnik 110 FT Czwórnik 110 FT RK 110 FT 7027451
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 100 DD 6052703
3 m
Przegroda 110 DD Przegroda 110 DD TSG 110 DD 6062335
3 m
