Koryto kablowe SKSU 110 FS

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1,5 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

SKSU 110 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 110 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	10 ft
Długość	3000 mm
Grubość blachy	0,06 in
Grubość blachy	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	32800 mm²
Przekrój poprzeczny	328 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,5 m	3 kN/m
Rozstaw podpór 2,0 m	2,4 kN/m
Rozstaw podpór 2,5 m	1,76 kN/m
Rozstaw podpór 3,0 m	1,2 kN/m

Rozstaw podpór 3,5 m	0,84 kN/m
Rozstaw podpór 4,0 m	0,8 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	14,8325 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	12 in
Szerokość	300 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak
Wymiar	110 x 300
Wymiar	110x300x3000
Wymiar B	300 mm
Wysokość	4 in
Wysokość	110 mm
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKSU 110 FS	3000 mm	100 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6063497	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FS	RLVL 110 FS	6067131	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 300 FS	7070217	Sztuka	20 Sztuka

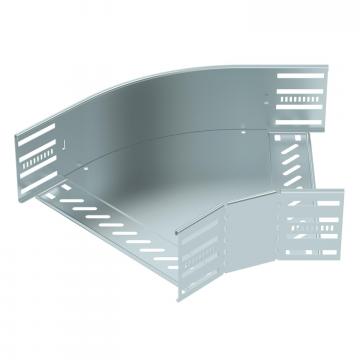

45° - Łuk 110 FS	RB 45 130 FS	6036304	Sztuka	1 Sztuka

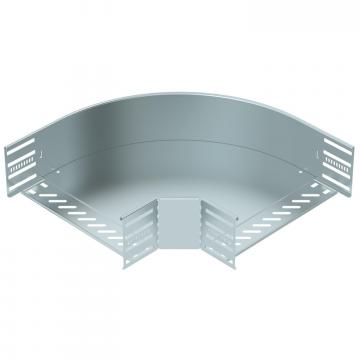

Łuk 90° 110 FS	RB 90 130 FS	6036806	Sztuka	1 Sztuka

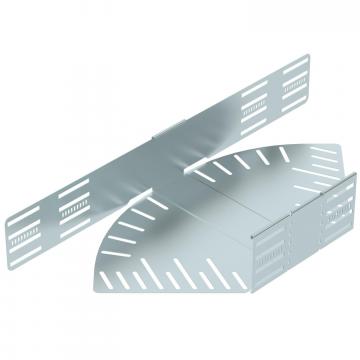

Łuk regulowany 110 FS	RB W 130 FS	6037306	Sztuka	1 Sztuka

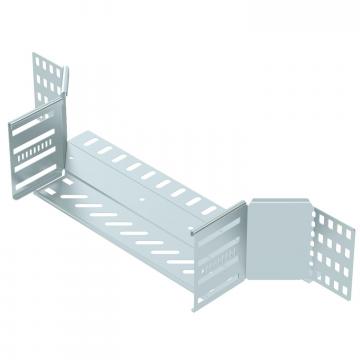

Trójnik dostawny 110 FS	RAA 130 FS	6042157	Sztuka	1 Sztuka

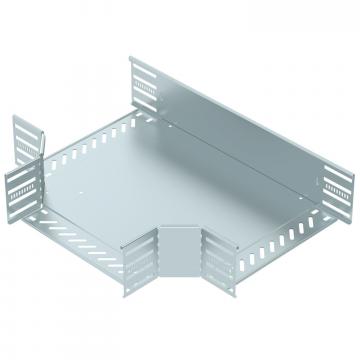

Trójnik 110 FS	RT 130 FS	6038306	Sztuka	1 Sztuka

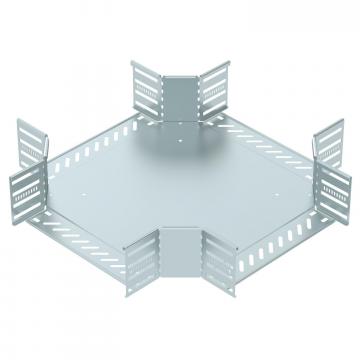

Czwórnik 110 FS	RK 130 FS	7027355	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 300 FS	6052304	m	3 m
Przegroda 110 FS	TSG 110 FS	6062122	m	3 m
90° - Łuk 110 FS	RB 90 130 FS	7001932	Sztuka	1 Sztuka
