Koryto kablowe SKSU 110 FS 3000 | 100 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

Koryto kablowe SKSU 110 FS

Nr kat. 6063403 | EAN 4012196395231

3000 mm
1,5 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu

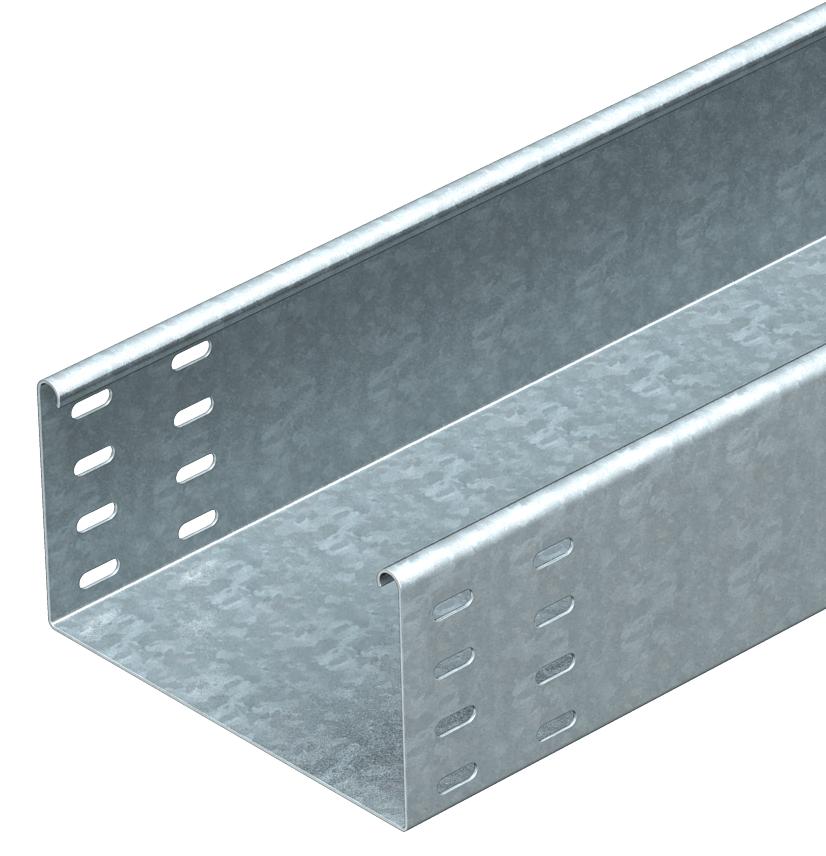

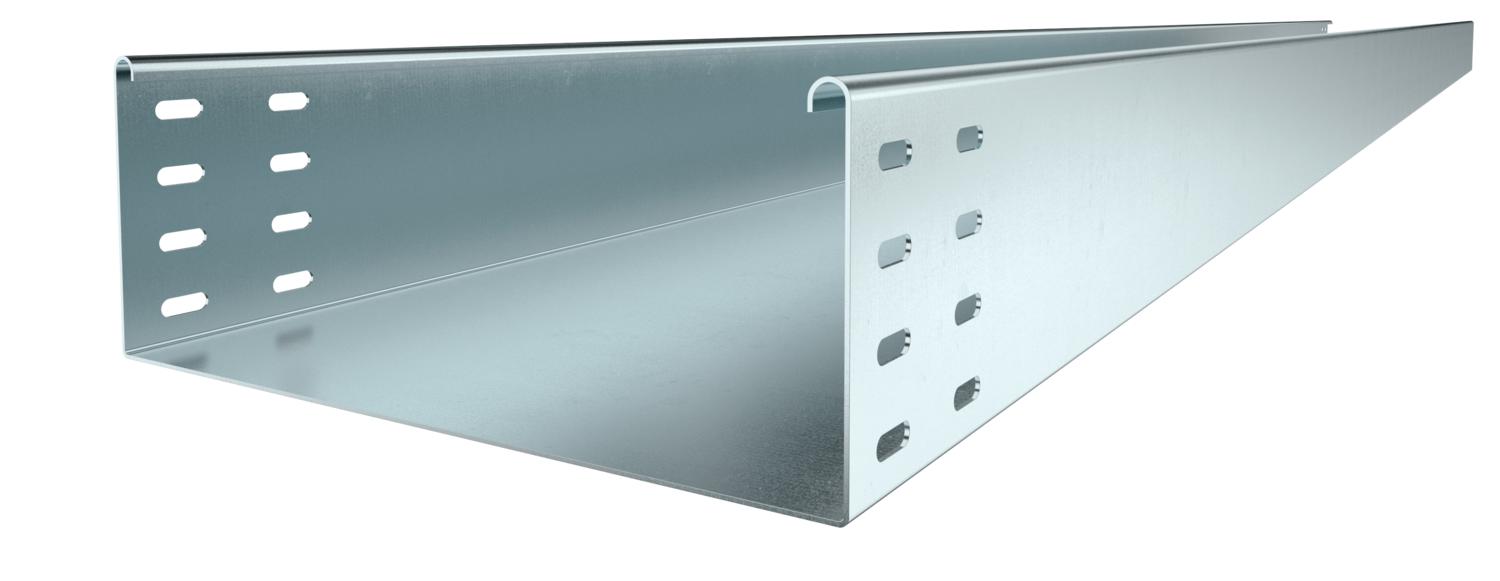

SKSU 110 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 110 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 0,06 in
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 10800 mm²
Przekrój poprzeczny 108 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 9,385 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Szerokość 4 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

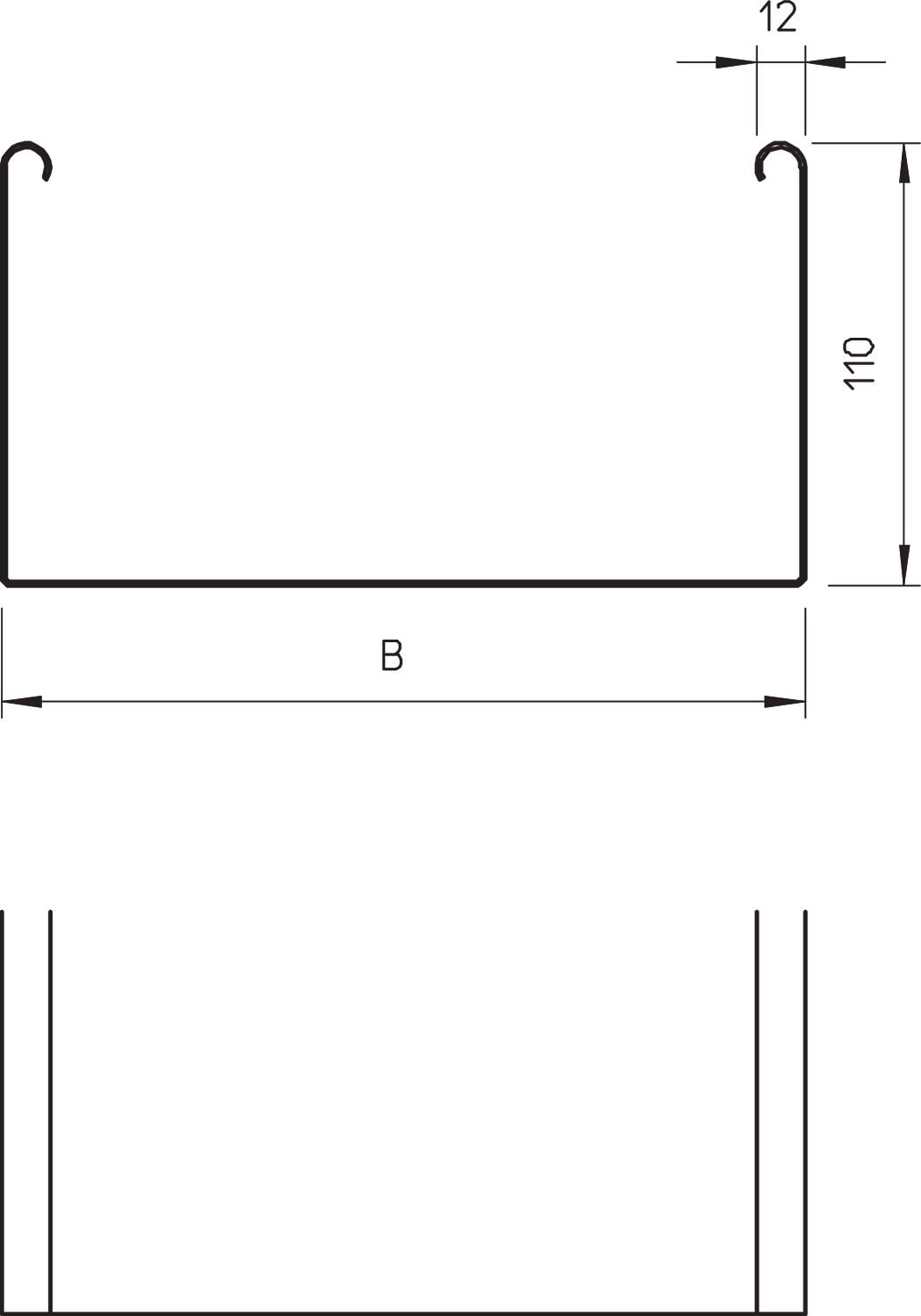

Wymiar 110 x 100
Wymiar 110x100x3000
Wymiar B 100 mm
Wysokość 110 mm
Wysokość 4 in
Z pokrywą brak

Dane techniczne

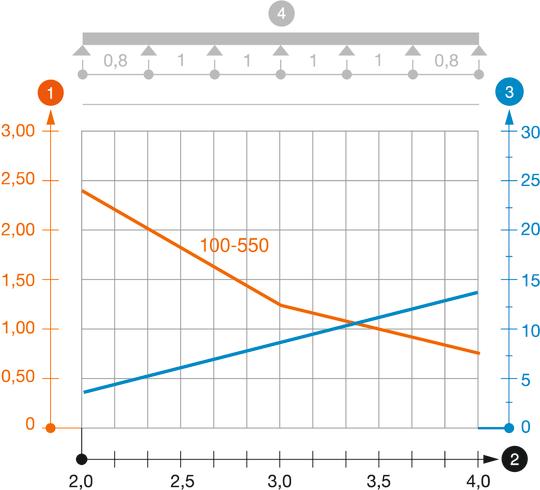

Wykres obciążenia koryta kablowego typu SKSU 110

Wykres obciążenia koryta kablowego typu SKSU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSU 110 FS 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063403
3 m
SKSU 120 FS 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063438
3 m
SKSU 130 FS 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063454
3 m
SKSU 140 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063470
3 m
SKSU 150 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6063497
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FS Łącznik wzdłużno-kątowy 110 FS RLVL 110 FS 6067131
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 100 FS 7070205
20 Sztuka
45° - Łuk 110 FS 45° - Łuk 110 FS RB 45 110 FS 6036300
1 Sztuka
Łuk 90° 110 FS Łuk 90° 110 FS RB 90 110 FS 6036800
1 Sztuka
Łuk regulowany 110 FS Łuk regulowany 110 FS RB W 110 FS 6037300
1 Sztuka
Trójnik dostawny 110 FS Trójnik dostawny 110 FS RAA 110 FS 6042151
1 Sztuka
Trójnik 110 FS Trójnik 110 FS RT 110 FS 6038300
1 Sztuka
Czwórnik 110 FS Czwórnik 110 FS RK 110 FS 7027351
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 100 FS 6052096
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
90° - Łuk 110 FS 90° - Łuk 110 FS RB 90 110 FS 7001894
1 Sztuka
Do pobrania

Karta danych technicznych SKSU 110 FS / 6063403 , 0.30MB , pdf
Do pobrania

Do pobrania
Do pobrania
Brytyjska Deklaracja Zgodności SKSU 110 FS / 6063403 , 0.14MB , pdf
Do pobrania

Do pobrania
Do pobrania
Do pobrania

SKSU 110 FS / 6063403
Do pobrania
