Koryto kablowe SKS-Magic® 85 FT 3050 | 100 | 85 | 1,5 | brak | cyjan | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

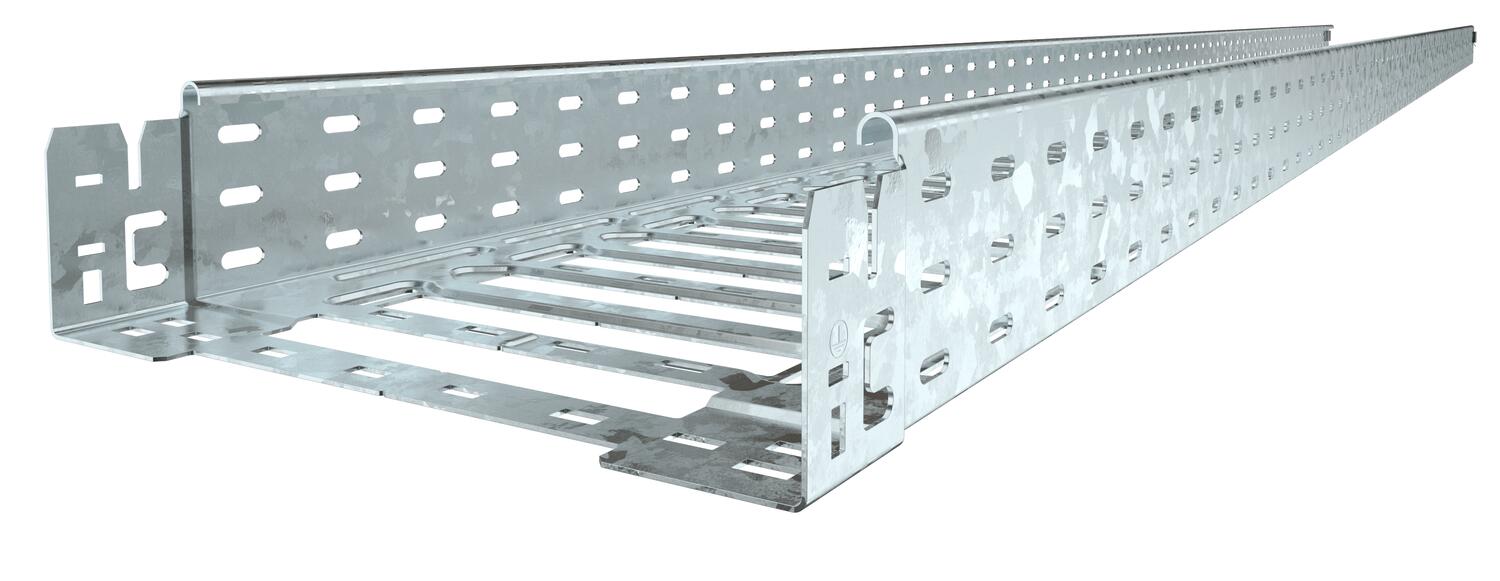

Koryto kablowe SKS-Magic® 85 FT

Nr kat. 6059549 | EAN 4012195833086

3050 mm
85 mm
1,5 mm
brak
cyjan
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKSM 85 = System ciężkich koryt kablowych o wysokości boku 85 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 8300 mm²
Przekrój poprzeczny 83 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 3,4 kN/m
Rozstaw podpór 2,0 m 2,7 kN/m
Rozstaw podpór 2,5 m 2,07 kN/m
Rozstaw podpór 3,0 m 1,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 7,7139 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Typ obciążenia wg IEC 61537 Typ II
Tłumienie magnetyczne bez pokrywy 20 dB
Tłumienie magnetyczne z pokrywą 50 dB
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 85x100x3050
Wymiar B 100 mm
Wymiar L 30 mm
Wymiar y 62 mm
Wysokość 85 mm
Z pokrywą brak

Dane techniczne

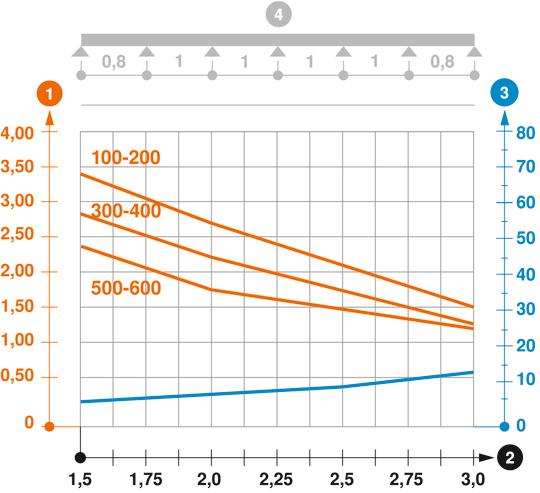

Wykres obciążenia koryta kablowego typ SKSM 85

Wykres obciążenia koryta kablowego typ SKSM 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSM 810 FT 3050 mm 100 mm 85 mm 1,5 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059549
3 m
SKSM 820 FT 3050 mm 200 mm 85 mm 1,5 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059553
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 100 FT 6051340
3 m
Łuk 45° 85 FT Łuk 45° 85 FT RB 45 810 FT 6036230
1 Sztuka
Łuk 90° 85 FT Łuk 90° 85 FT RB 90 810 FT 6036712
1 Sztuka
Łuk regulowany 85 FT Łuk regulowany 85 FT RB W 810 FT 6037220
1 Sztuka
Trójnik dostawny 60 FT Trójnik dostawny 60 FT RAA 810 FT 6042231
1 Sztuka
Trójnik 85 FT Trójnik 85 FT RT 810 FT 6038230
1 Sztuka
Czwórnik 85 FT Czwórnik 85 FT RK 810 FT 7027431
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 100 DD 6052703
3 m
Przegroda 85 DD Przegroda 85 DD TSG 85 DD 6062331
3 m
