Koryto kablowe SKS-Magic® 60 FT 3050 | 100 | 60 | 1,5 | brak | cyjan | Stal | cynkowana metodą zanurzeniową

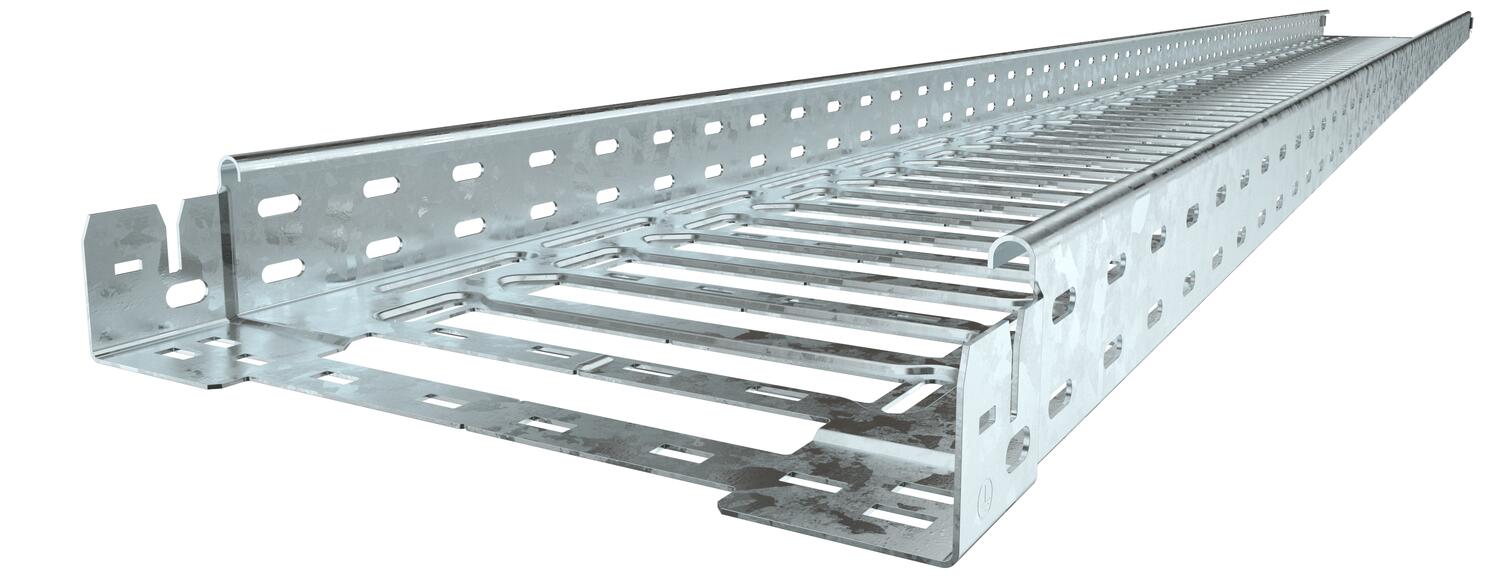

Koryto kablowe SKS-Magic® 60 FT

Nr kat. 6059473 | EAN 4012195832607

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1,5 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

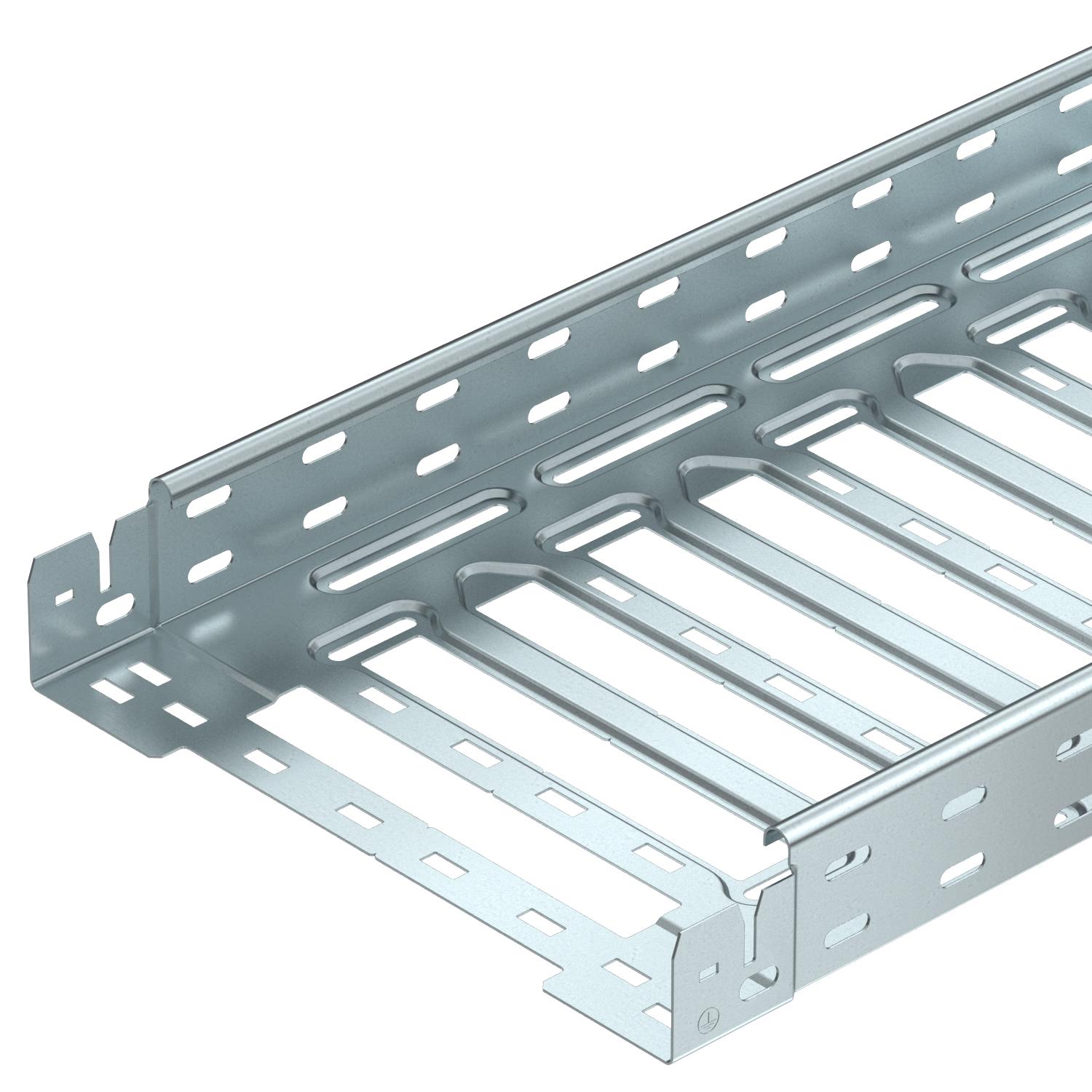

SKSM 60 = System ciężkich koryt kablowych o wysokości boku 60 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.

Dane techniczne

Wymiary

Długość	3050 mm
Grubość blachy	1,5 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	5800 mm²
Przekrój poprzeczny	58 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	3 kN/m
Rozstaw podpór 2,0 m	2,25 kN/m
Rozstaw podpór 2,5 m	1,58 kN/m
Rozstaw podpór 3,0 m	1 kN/m

Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,3859 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x100x3050
Wymiar B	100 mm
Wymiar L	30 mm
Wymiar y	62 mm
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059485	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 100 FT	6051340	m	3 m
Łuk 45° 60 FT	RB 45 610 FT	6036130	Sztuka	1 Sztuka
Łuk 90° 60 FT	RB 90 610 FT	6036590	Sztuka	1 Sztuka
Łuk regulowany 60 FT	RB W 610 FT	6037120	Sztuka	1 Sztuka
Trójnik rozgałęźny 60 FT	RAA 610 FT	6042211	Sztuka	1 Sztuka
Trójnik 60 FT	RT 610 FT	6038130	Sztuka	1 Sztuka
Czwórnik 60 FT	RK 610 FT	7027411	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 100 DD	6052703	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m
Łuk 45° Magic 60 FT	RBM 45 610 FT	6041060	Sztuka	1 Sztuka
Łuk 90° Magic 60 FT	RBM 90 610 FT	6041150	Sztuka	1 Sztuka
