Koryto kablowe SKS-Magic® 60 FS 3050 | 100 | 60 | 1,5 | brak | cyjan | Stal | cynkowana metodą Sendzimira

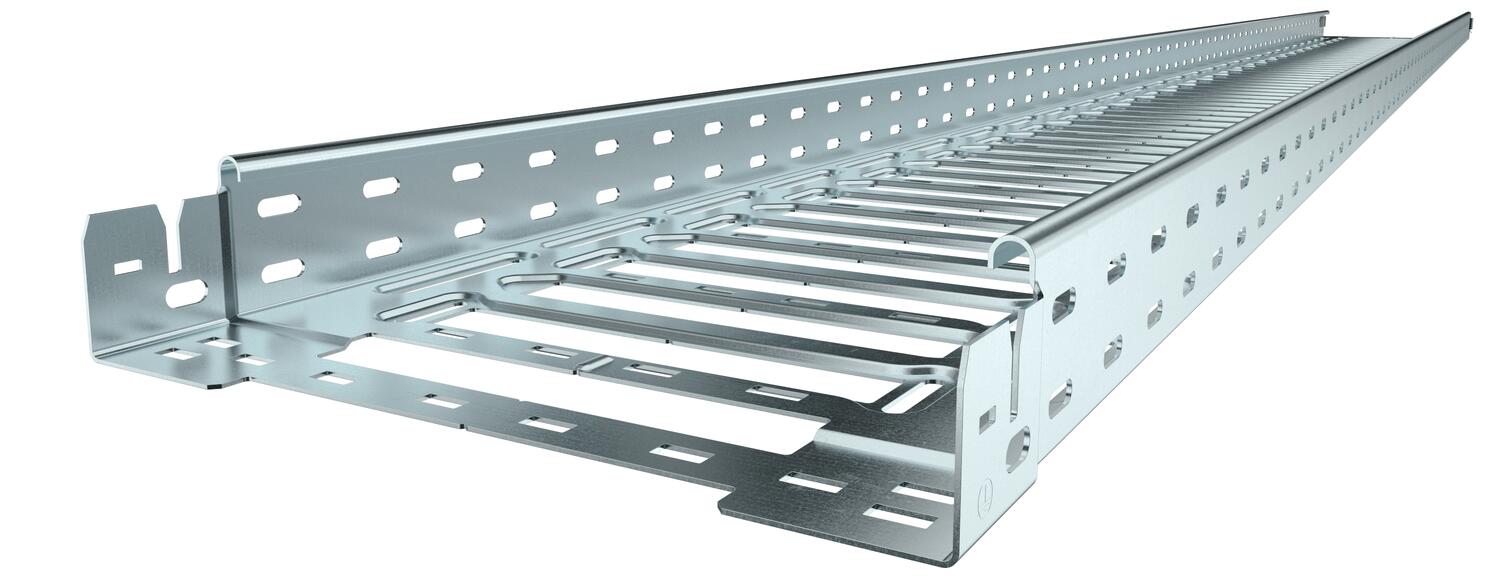

Koryto kablowe SKS-Magic® 60 FS

Name: Koryto kablowe SKS-Magic® 60 FS
Brand: OBO Bettermann
SKU: 6059456

Nr kat. 6059456 | EAN 4012195832485

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1,5 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

Od szerokości koryta kablowego 200 mm z 30% perforacją, nadaje się do stosowania pod instalacjami tryskaczowymi zgodnie z wytycznymi VdS 2092.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	3050 mm
Grubość blachy	1,5 mm
Klasa obciążenia NEMA	8B
Kolor	cyjan
Materiał	Stal
Ochrona przeciwpożarowa	Zastosowanie sufitów przeciwpożarowych
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	58 cm²
Przekrój poprzeczny	5800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	3 kN/m
Rozstaw podpór 2,0 m	2,25 kN/m
Rozstaw podpór 2,5 m	1,58 kN/m

Rozstaw podpór 3,0 m	1 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,6871 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

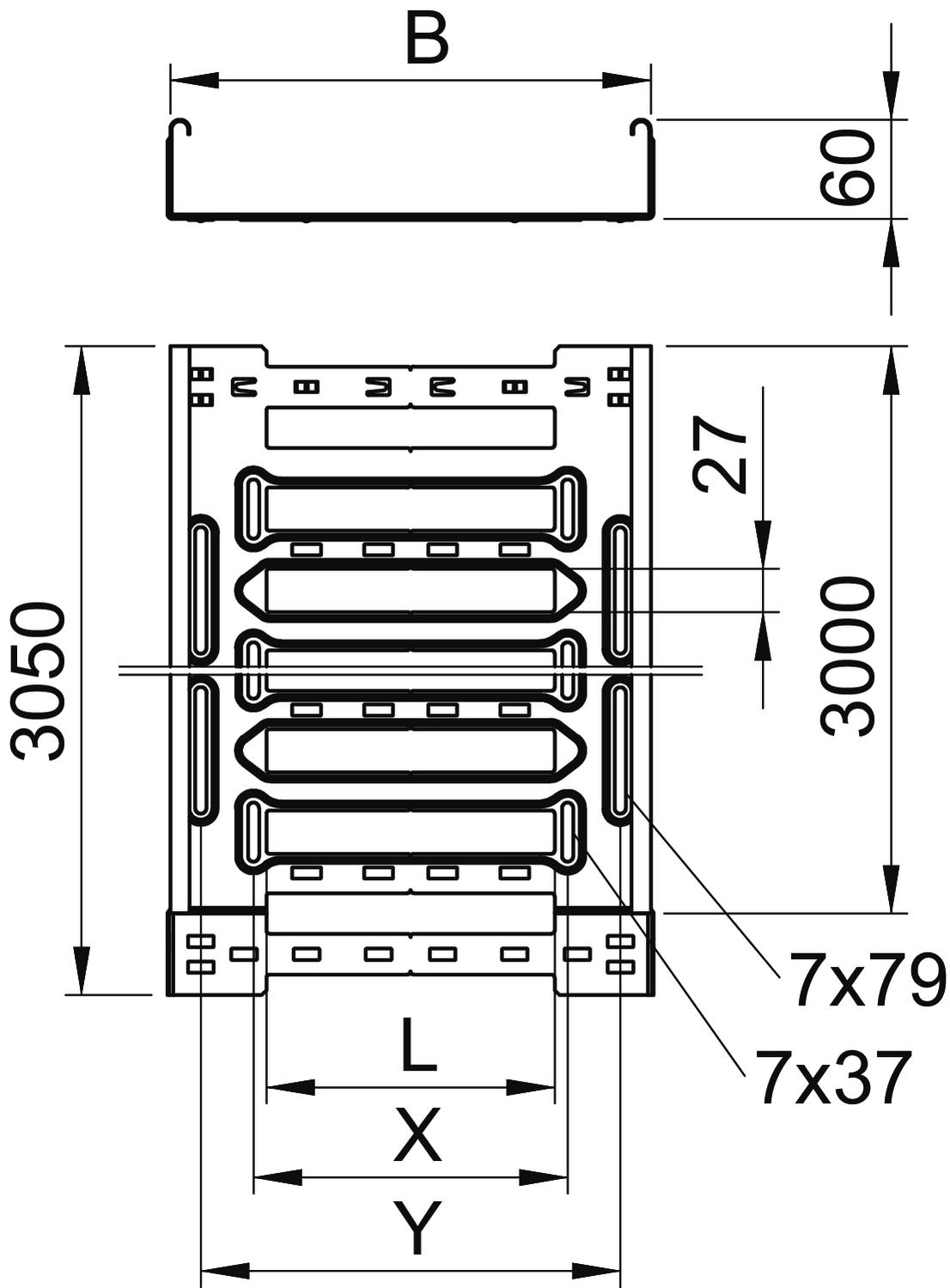

Wymiar	60x100x3050
Wymiar B	100 mm
Wymiar L	30 mm
Wymiar y	62 mm
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

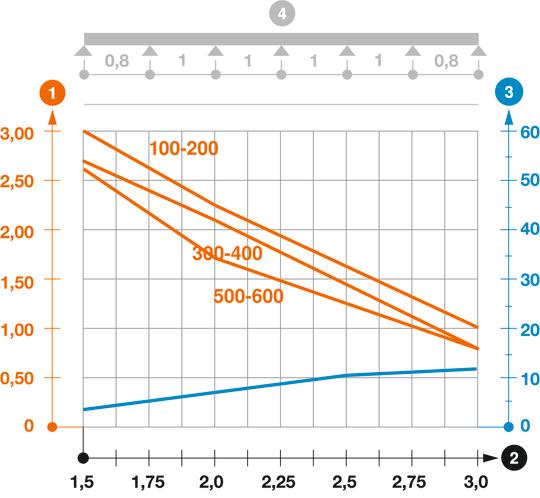

Wykres obciążenia koryta kablowego typ SKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKSM 610 FS	3050 mm	100 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059456	m	3 m
SKSM 615 FS	3050 mm	150 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059458	m	3 m
SKSM 620 FS	3050 mm	200 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059460	m	3 m
SKSM 630 FS	3050 mm	300 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059462	m	3 m
SKSM 640 FS	3050 mm	400 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059464	m	3 m
SKSM 650 FS	3050 mm	500 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059466	m	3 m
SKSM 660 FS	3050 mm	600 mm	60 mm	1,5 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059468	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

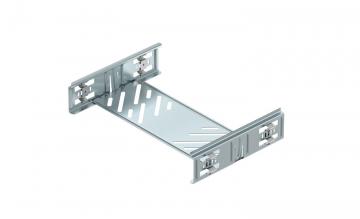

Komplet łączników wzdłużnych Magic® FS	KTSMV 610 FS	6068914	Sztuka	1 Sztuka

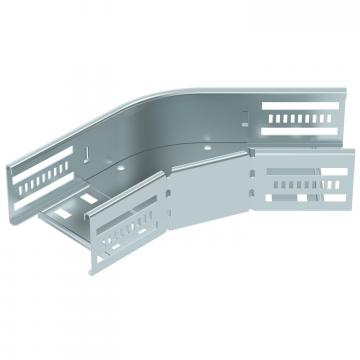

Łuk 45° 60 FS	RB 45 610 FS	6036100	Sztuka	1 Sztuka

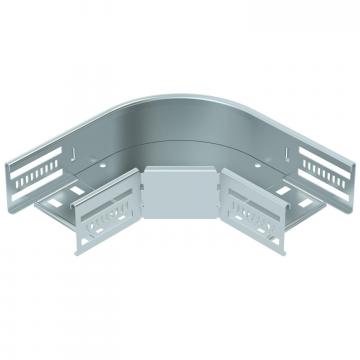

Łuk 90° 60 FS	RB 90 610 FS	6036560	Sztuka	1 Sztuka

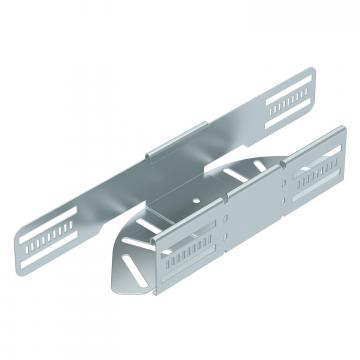

Łuk regulowany 60 FS	RB W 610 FS	6037100	Sztuka	1 Sztuka

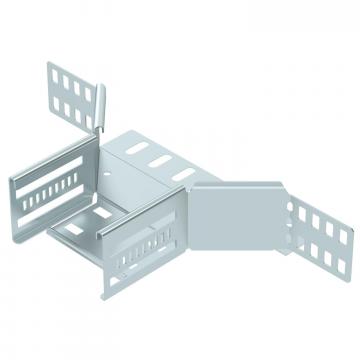

Dołączany trójnik rozgałęźny 60 FS	RAA 610 FS	6042111	Sztuka	1 Sztuka

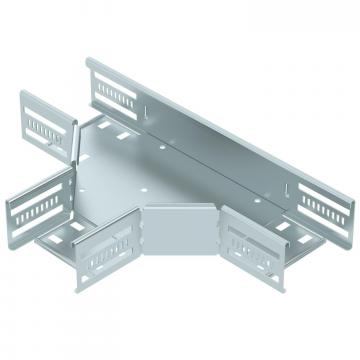

Trójnik 60 FS	RT 610 FS	6038100	Sztuka	1 Sztuka

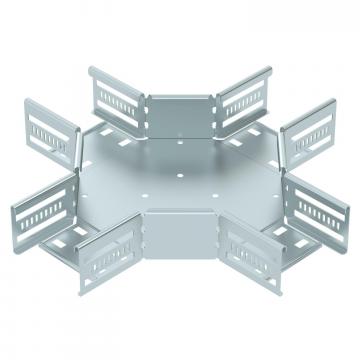

Czwórnik 60 FS	RK 610 FS	7027311	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m

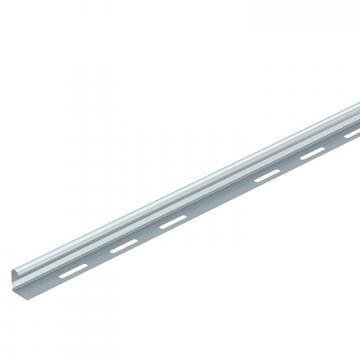

Przegroda 60 FS	TSG 60 FS	6062068	m	3 m

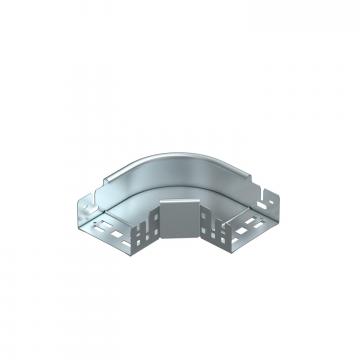

Łuk 90° Magic 60 FS	RBM 90 610 FS	6041130	Sztuka	1 Sztuka

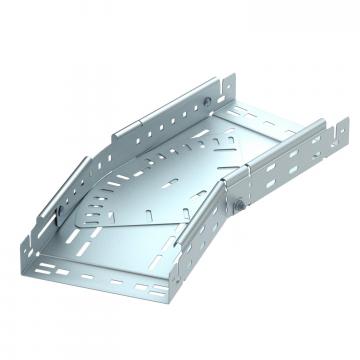

Łuk regulowany Magic 60 FS	RBMV 610 FS	6040480	Sztuka	1 Sztuka
