- Opis produktu
-

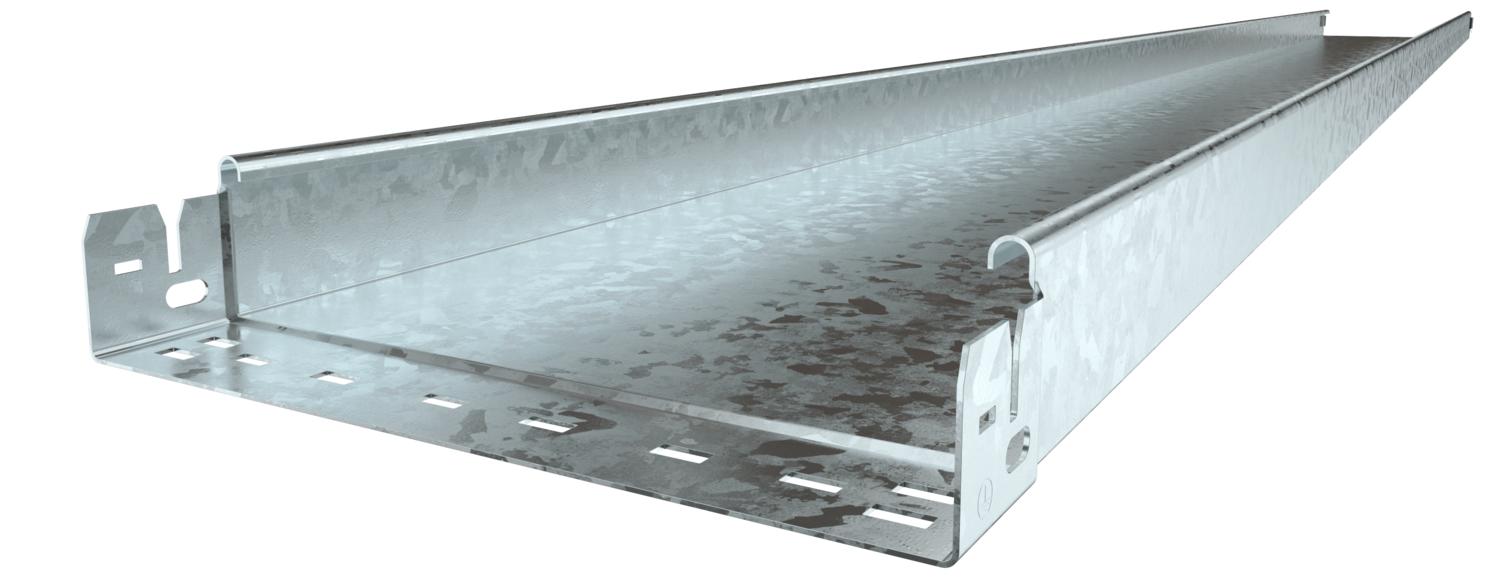

Opis produktuSystem koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
- Dane techniczne
-
Wymiary
Długość 3050 mm Długość użytkowa 3000 mm Grubość blachy 1,5 mm Kolor cyjan Materiał Stal Perforacja boczna brak Perforacja montażowa w dnie brak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 35800 mm² Przekrój poprzeczny 358 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,5 m 2,6 kN/m Rozstaw podpór 2,0 m 1,9 kN/m Rozstaw podpór 2,5 m 1,1 kN/m Rozstaw podpór 3,0 m 0,55 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 19,857 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 600 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x600x3050 Wymiar B 600 mm Wysokość 60 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ SKSMU 60
- Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
- Odstęp pomiędzy podporami w m
- Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
- Rozkład obciążenia podczas badania
- Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
- Wykres ugięcia trasy w zależności od rozstawu podpór
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych SKSMU 660 FT / 6059717 , 0.30MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE SKSMU 660 FT / 6059717 , 0.13MB , pdfDeklaracja środowiskowa SKSMU 660 FT / 6059717 , 1.48MB , pdfBrytyjska Deklaracja Zgodności SKSMU 660 FT / 6059717 , 0.09MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE KTS-Magic , 0.18MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
