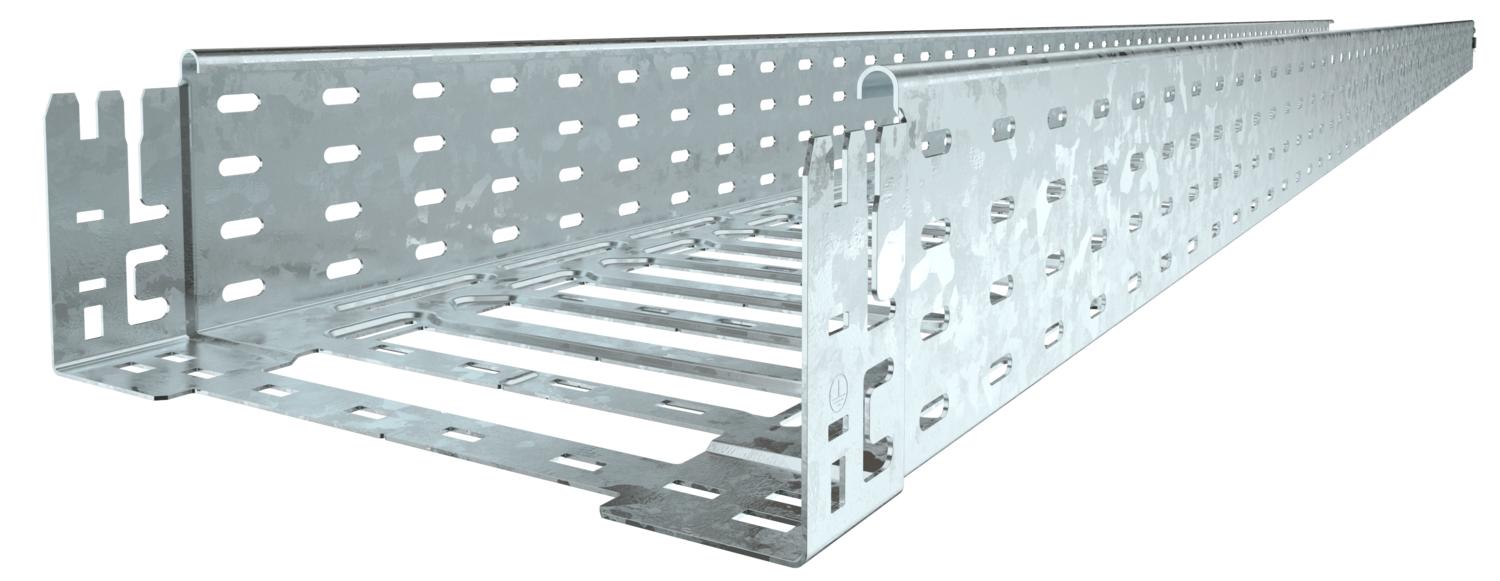

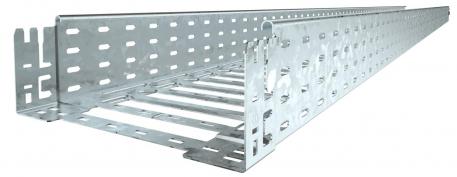

Koryto kablowe SKS-Magic® 110 FT

Nr kat. 6059643 | EAN 4012195829690

6059643 / SKSM 160 FT
3050 mm
600 mm
110 mm
1,5 mm
brak
cyjan
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKSM 110 = System ciężkich koryt kablowych o wysokości boku 110 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 655 cm²
Przekrój poprzeczny 65500 mm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,34 kN/m
Rozstaw podpór 2,5 m 1,74 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,72 kN/m
Rozstaw podpór 4,0 m 0,3 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 21,2047 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 600 mm
Typ obciążenia wg IEC 61537 Typ II
Tłumienie magnetyczne bez pokrywy 20 dB
Tłumienie magnetyczne z pokrywą 50 dB
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 110x600x3050
Wymiar B 600 mm
Wymiar L 480 mm
Wymiar x 496 mm
Wymiar y 562 mm
Wysokość 110 mm
Z pokrywą brak
Zastosowanie instalacji spryskującej tak

Dane techniczne

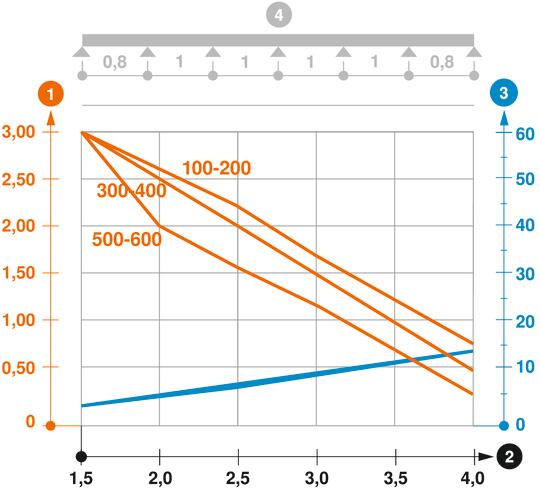

Wykres obciążenia koryta kablowego typ SKSM 110

Wykres obciążenia koryta kablowego typ SKSM 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSM 160 FT 3050 mm 600 mm 110 mm 1,5 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059643
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FT Pokrywa z ryglem obrotowym FT DRL 600 FT 6051472
3 m

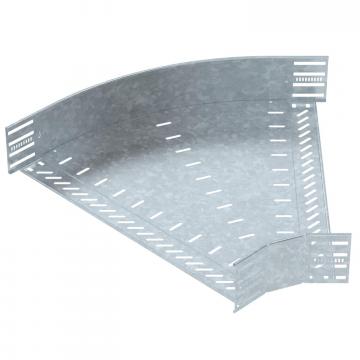

Łuk 45° 110 FT Łuk 45° 110 FT RB 45 160 FT 6036340
1 Sztuka

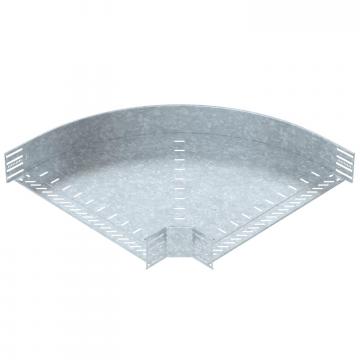

Łuk 90° 110 FT Łuk 90° 110 FT RB 90 160 FT 6036842
1 Sztuka

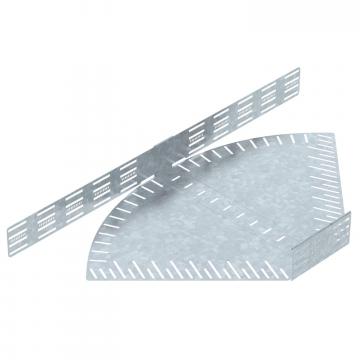

Łuk regulowany 110 FT Łuk regulowany 110 FT RB W 160 FT 6037332
1 Sztuka

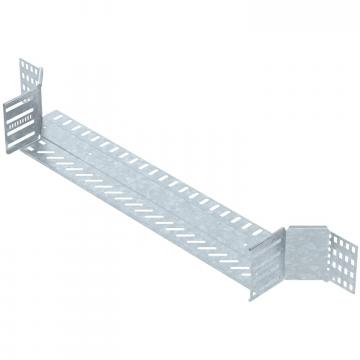

Trójnik dostawny 110 FT Trójnik dostawny 110 FT RAA 160 FT 6042263
1 Sztuka

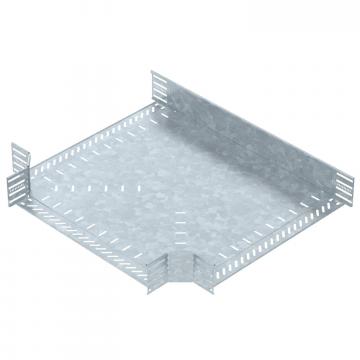

Trójnik 110 FT Trójnik 110 FT RT 160 FT 6038332
1 Sztuka

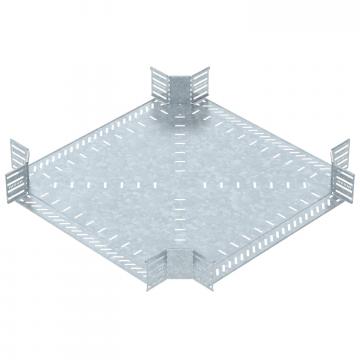

Czwórnik 110 FT Czwórnik 110 FT RK 160 FT 7027463
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 600 DD 6052724
3 m
Przegroda 110 DD Przegroda 110 DD TSG 110 DD 6062335
3 m
Do pobrania

Karta danych technicznych SKSM 160 FT / 6059643 , 0.36MB , pdf
Do pobrania

Do pobrania
Do pobrania
Brytyjska Deklaracja Zgodności SKSM 160 FT / 6059643 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności SKSM 160 FT / 6059643 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności SKSM 160 FT / 6059643 , 0.12MB , pdf
